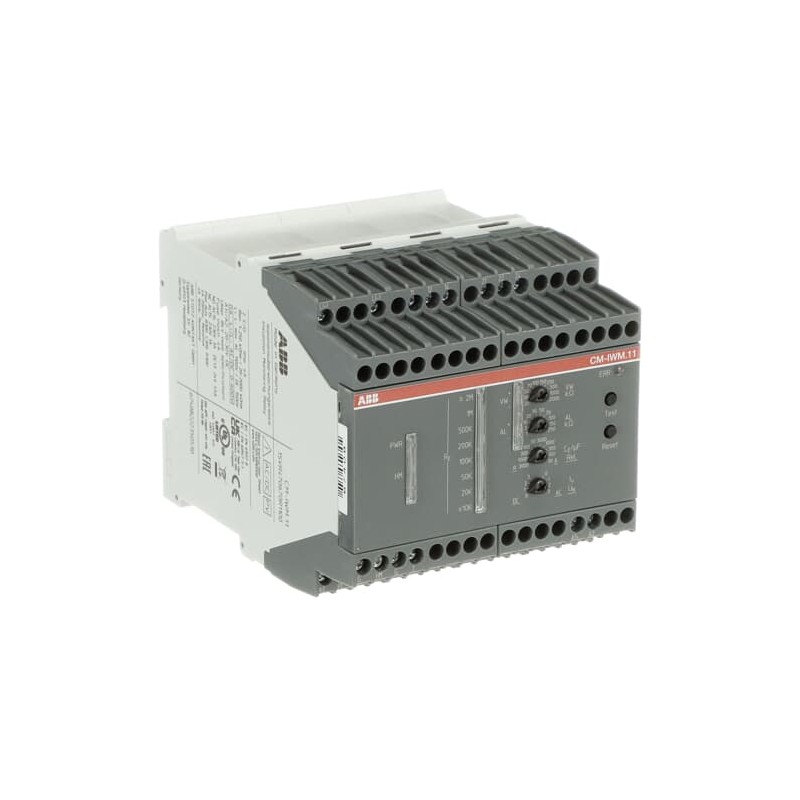

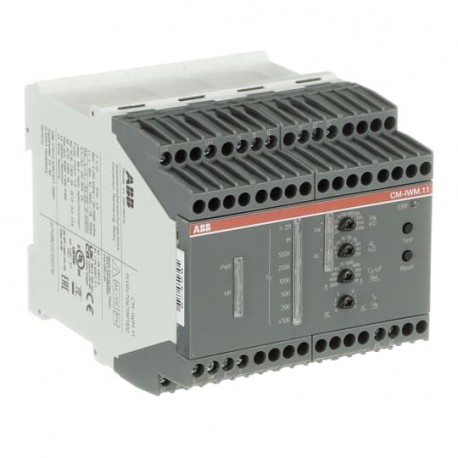

1SVR470670R1100 ABB Relais de contrôle d’isolation CM-IWM.11 1500VDC
1SVR470670R1100
ABB
Relais de contrôle d’isolation CM-IWM.11 1500VDC
CM-IWM.11Relé Control Isolation1500VDC
CM-IWM.11 Insulation monitoring relay 2c/o, 1-250kOhm,0.02-20MOhm, 24VDC
Relais > Relais de surveillance d'isolation / de défaut à la terre
Relais électroniques
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB
Les plus vendus
▲En savoir plus
▲| Commande | |
|---|---|
| EAN | 4013614515323 |
| Quantité minimale de commande | 1 pièce |
| Numéro de tarif douanier | 85364900 |
| Téléchargements populaires | |
| Fiche technique, Informations techniques | 2CDC112243D0201 |
| Instructions et manuels | 1SVC470510M0001 |
| Dessin dimensionnel CAO | 2CDC001079B0201 |
| Dimensions | |
| Largeur nette du produit | 90 mm |
| Hauteur nette du produit | 90 mm |
| Profondeur/longueur nette du produit | 121 mm |
| Poids net du produit | 0.5 kg |
| Technique | |
| Fonction | Unearthed mixed AC / DC systems |
| Up to 1500 V DC | |
| Up to 1100 V AC | |
| Unearthed AC systems | |
| Unearthed DC systems | |
| Plage de mesure | 20 ... 2000 kΩ |
| Tension d'alimentation de commande nominale (Us) | 24 V DC |
| Fréquence nominale (f) | Measuring Circuit 16 ... 1000 Hz |
| Measuring Circuit DC Hz | |
| Circuit d'alimentation DC | |
| Sortir | 2 c/o (SPDT) contacts |
| Type de terminal | Bornes à vis |
| Tension nominale de tenue aux impulsions (Uimp) | Measuring Circuit / Output Circuit 8 kV |
| Supply Circuit / Measuring Circuit 8 kV | |
| Supply Circuit / Output Circuit 8 kV | |
| Degré de protection | Housing IP20 |
| Degré de pollution | 2 |
| Capacité de fuite du système (CE) | 3000 µF |
| Capacité de connexion | Flexible with Insulated Ferrule 1x 2.5 mm² |
| Flexible with Insulated Ferrule 2x 1.5 mm² | |
| Rigid 1x 4 mm² | |
| Couple de serrage | 0.8 N·m |
| Longueur de dénudage des fils | 8 mm |
| Normes | IEC/EN 63000 |
| IEC/EN 61557-8 | |
| Environnemental | |
| Température de l'air ambiant | Storage -40 ... +70 °C |
| Altitude maximale de fonctionnement autorisée | Without Derating 4000 m |
| Conformité des matériaux | |
| Modèle de rapport sur les minéraux de conflit (CMRT) | 9AKK108467A5658 |
| Déclaration REACH | 1SVD981001-4501 |
| Informations RoHS | 1SVD981001-4401 |
| Statut RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Certificats et déclarations | |
| Certificat cUL | cULus60947_E140448-20211215 |
| Déclaration de conformité - CE | 1SVD981048-00 |
| Déclaration de conformité - UKCA | 1SVD981048-10 |
| Informations sur l’emballage | |
| Nombre d’unités au niveau d’emballage 1 | box 1 pièce |
| Largeur du niveau d’emballage 1 | 170 mm |
| Profondeur/Longueur du niveau d’emballage 1 | 126 mm |
| Hauteur du niveau d’emballage 1 | 145 mm |
| Poids brut du colis niveau 1 | 0.62 kg |
| Code EAN du niveau d’emballage 1 | 4013614515323 |
| Classifications et normes externes | |
| ETIM 7 | EC001444 - Insulation and earth fault monitoring relay |
| ETIM 8 | EC001444 - Insulation and earth fault monitoring relay |
| ETIM 9 | EC001444 - Insulation and earth fault monitoring relay |
| eClass | V11.0 : 27371807 |
| Numéro E (Finlande) | 2712549 |
