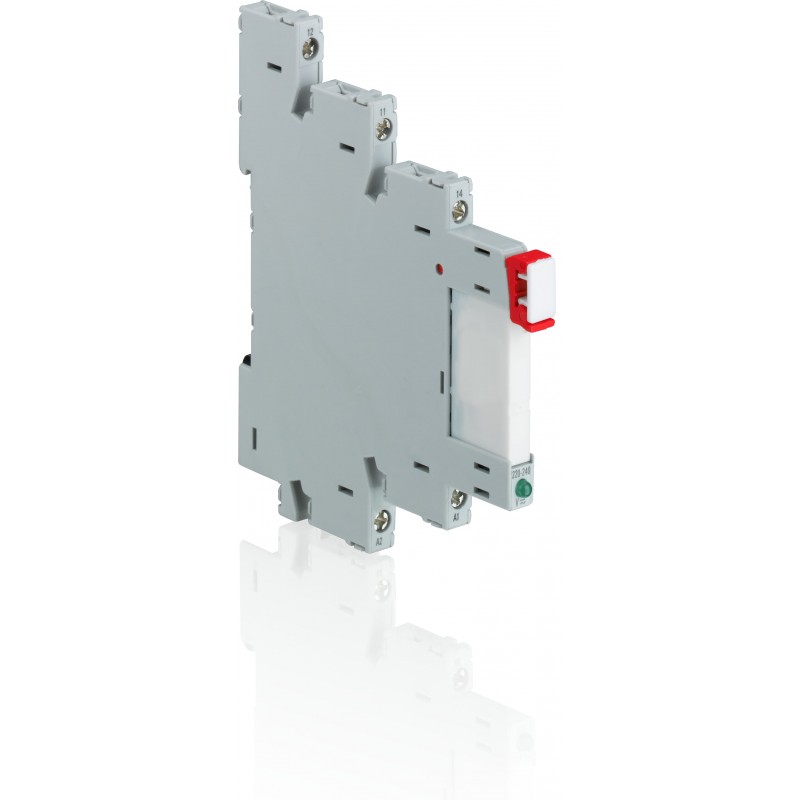

1SVR405541R7120 ABB Terminal relais CR-S230VADC1CRGS
1SVR405541R7120
ABB
Terminal relais CR-S230VADC1CRGS
CR-S230VADC1CRGS Interface relay cpl. 1c/o, A1-A2=230VAC/DC, Output=6A/250VAC
Relais > Relais de commutation
Relais électroniques
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB
Les plus vendus
▲En savoir plus
▲| Commande | |
|---|---|
| EAN | 4013614499371 |
| Quantité minimale de commande | 10 pièce |
| Numéro de tarif douanier | 85364900 |
| Téléchargements populaires | |
| Fiche technique, Informations techniques | 2CDC110004C0210_05 |
| Instructions et manuels | 2CDC117022D0201 |
| Dessin dimensionnel CAO | 2CDC001079B0201 |
| Données EPLAN | 9AAC179468_EPLAN |
| Dimensions | |
| Largeur nette du produit | 6.3 mm |
| Hauteur nette du produit | 76.4 mm |
| Profondeur/longueur nette du produit | 88.5 mm |
| Poids net du produit | 0.03 kg |
| Technique | |
| Fonction | Fully assembled interface relay CR-S |
| Sous-fonction | Relay with gold-plated contacts |
| Tension d'alimentation de commande nominale (Us) | 230 V AC/DC |
| Sortir | 1 C/O (SPDT) Contact |
| Signal de sortie | 250 V / 6 A |
| Type de terminal | Bornes à vis |
| Courant de fonctionnement nominal AC-12 (Ie) | (230 V) 6 A |
| Courant de fonctionnement nominal DC-12 (Ie) | (24 V) 6 A |
| Courant de fonctionnement nominal DC-13 (Ie) | (24 V) 1 A |
| Degré de protection | Terminals IP20 |
| Capacité de connexion | Flexible 2.5 mm² |
| Rigid 2.5 mm² | |
| Couple de serrage | 0.5 N·m |
| Longueur de dénudage des fils | 7 mm |
| Montage sur rail DIN | TH35-7.5 (35 x 7.5 mm Mounting Rail) acc. to IEC 60715 |
| Normes | CAN/CSA C22.2 No.14 |
| IEC/EN 63000 | |
| IEC/EN 61810-1 | |
| IEC/EN 61984 | |
| UL 508 | |
| Technique UL/CSA | |
| Capacité de connexion UL/CSA | Flexible 14 AWG |
| Rigid 14 AWG | |
| Couple de serrage UL/CSA | 4.42 in·lb |
| Environnemental | |
| Température de l'air ambiant | Operation -40 ... +55 °C |
| Storage 0 ... +40 °C | |
| Conformité des matériaux | |
| Modèle de rapport sur les minéraux de conflit (CMRT) | 9AKK108467A5658 |
| Déclaration REACH | 1SVD981001-4501 |
| Informations RoHS | 1SVD981001-4401 |
| Statut RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Loi sur le contrôle des substances toxiques - TSCA | 2CMT2023-006536 |
| Certificats et déclarations | |
| Certificat CSA | CSA_262671-2785865 |
| Certificat cURus | cURus508_E244328 |
| Déclaration de conformité - CE | 1SVD982017-0001 |
| Déclaration de conformité - UKCA | 1SVD982017-1000 |
| Informations sur l’emballage | |
| Nombre d’unités au niveau d’emballage 1 | box 10 pièce |
| Largeur du niveau d’emballage 1 | 93 mm |
| Profondeur/Longueur du niveau d’emballage 1 | 66 mm |
| Hauteur du niveau d’emballage 1 | 81 mm |
| Poids brut du colis niveau 1 | 0.32 kg |
| Code EAN du niveau d’emballage 1 | 4013614486746 |
| Classifications et normes externes | |
| Code de classification des objets | K |
| ETIM 7 | EC001437 - Switching relay |
| ETIM 8 | EC001437 - Switching relay |
| ETIM 9 | EC001437 - Switching relay |
| eClass | V11.0 : 27371601 |
| UNSPSC | 39122331 |
| Numéro E (Finlande) | 2712379 |
| Numéro E (Suède) | 4001409 |
| Caractéristique | Valeur |
|---|---|
| Finition du raccordement électrique (EF003961) | Borne à vis |
| Avec pinces amovibles (EF003340) | Non |
| Courant nominal (EF000001) | 6 A |
| Tension d'alimentation de courant nominal à CA 50 Hz (EF003978) | 230 V |
| Tension d'alimentation de courant nominal à CA 60 Hz (EF003979) | 230 V |
| Tension d'alimentation de courant nominal CC (EF003980) | 230 V |
| Type de tension d'actionnement (EF008242) | CA/CC |
| Entraînement, polarité (EF003355) | Polarisé |
| Comportement de commutation de l'entraînement (EF003356) | Monostable |
| Nombre de contacts en tant que contacts à ouverture (EF008255) | 0 |
| Nombre de contacts en tant que contacts à fermeture (EF008256) | 0 |
| Nombre de contacts en tant qu'inverseurs (EF008257) | 1 |
| Avec contacts à guidage forcé (EF003357) | Non |
| Type de contact de commutation (EF003358) | Contact simple |
| Appareil complet avec socle (EF003359) | Oui |
| Avec affichage LED (EF005950) | Non |
| Matériau du revêtement de contact (EF004020) | Autre |
| Matériau du contact (EF007544) | Autre |
| Classe de protection (IP) (EF005474) | IP20 |
| Largeur (EF000008) | 6.3 mm |
| Hauteur (EF000040) | 76.4 mm |
| Profondeur (EF000049) | 88.5 mm |
