Agrandir l'image

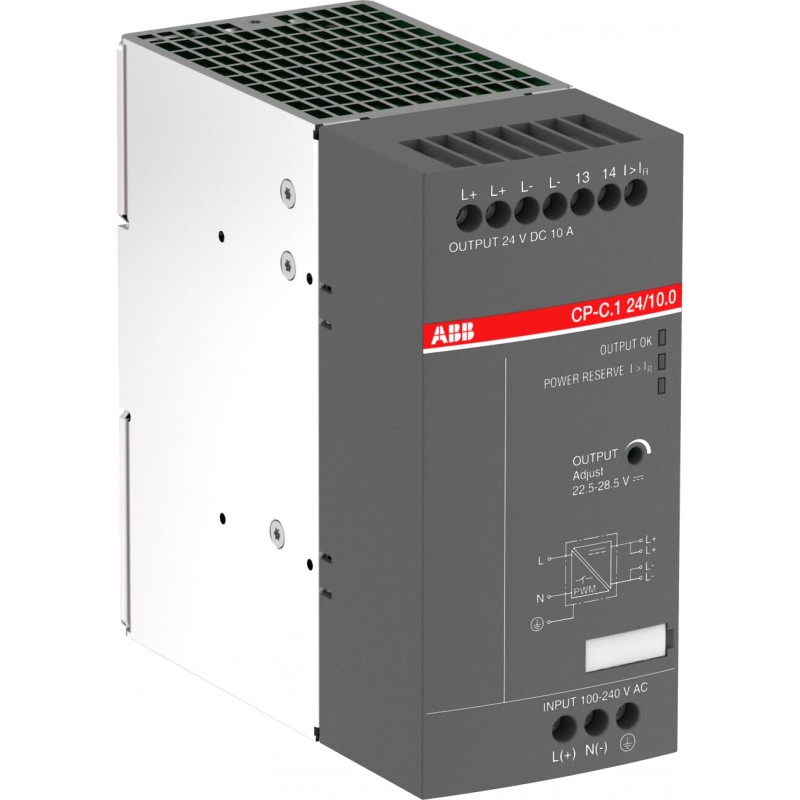

1SVR360663R2001 ABB Alimentation CP-C.1 24/10.0-C
1SVR360663R2001
ABB
Alimentation CP-C.1 24/10.0-C
CP-C.1 24/10.0-C Power supply In:100-240VAC/90-300VDC Out:DC 24V/10A
Appareillage industriel basse tension > Alimentation en courant continu
Relais électroniques
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB
Les plus vendus
▲En savoir plus
▲| Commande | |
|---|---|
| Quantité minimale de commande | 1 pièce |
| Numéro de tarif douanier | 85044095 |
| Téléchargements populaires | |
| Fiche technique, Informations techniques | 2CDC114100D0201 |
| Instructions et manuels | 1SVC360560M0000 |
| Instructions d'utilisation de l'ancien | 1SVC360560M9000 |
| Dimensions | |
| Largeur nette du produit | 60 mm |
| Hauteur nette du produit | 129.4 mm |
| Profondeur/longueur nette du produit | 136 mm |
| Poids net du produit | 1.09 kg |
| Informations sur l’emballage | |
| Largeur du niveau d’emballage 1 | 90 mm |
| Profondeur/Longueur du niveau d’emballage 1 | 168 mm |
| Hauteur du niveau d’emballage 1 | 160 mm |
| Poids brut du colis niveau 1 | 1.24 kg |
| Code EAN du niveau d’emballage 1 | 4013614503856 |
| Nombre d’unités au niveau d’emballage 1 | box 1 pièce |
| Technique | |
| Fonction | Switch mode power supply |
| Nombre de phases | 1-phase |
| Tension d'entrée nominale (UIN) | 100 ... 240 V AC |
| 90 ... 300 V DC | |
| Tension d'entrée (Uin) | 85 ... 264 V AC |
| 90 ... 300 V DC | |
| Courant d'entrée typique | (115 V AC) 2.3 A |
| (230 V AC) 1.2 A | |
| Temps d'attente | (230 V AC) min. 40 ms |
| Fréquence nominale (f) | 50 / 60 Hz |
| Limites de fréquence nominale | 45 ... 65 Hz |
| Caractéristiques de la sortie | U/I characteristic curve with power reserve |
| Puissance de sortie nominale | 240 W |
| Puissance de sortie | 240 W |
| Tension de sortie nominale | 24 V DC |
| Tension de sortie (Uout) | 24 V DC |
| Courant de sortie nominal | -25 °C ... +60 °C 10 A |
| -40 °C ... +40 °C 15 A | |
| Courant de sortie | 10 A |
| Courant de sortie maximal (Iout) | 15 A |
| Tension nominale de tenue aux impulsions (Uimp) | Input Circuit / Output Circuit 4 kV |
| Input Circuit / PE 4 kV | |
| Input Circuit / Relay Contact 4 kV | |
| Output Circuit / PE 0.5 kV | |
| Output Circuit 0.5 kV | |
| Tension d'isolement nominale (Ui) | Input Circuit / Output Circuit 300 V |
| Input Circuit / PE 300 V | |
| Input Circuit / Relay Contact 300 V | |
| Output Circuit / PE 50 V | |
| Degré de protection | Housing IP20 |
| Terminals IP20 | |
| Degré de pollution | 2 |
| Circuit d'entrée de capacité de connexion | Flexible with Ferrule 0.5 ... 2.5 mm² |
| Flexible 0.5 ... 2.5 mm² | |
| Rigid 0.5 ... 4 mm² | |
| Circuit de sortie de capacité de connexion | Flexible with Ferrule 0.5 ... 2.5 mm² |
| Flexible 0.5 ... 2.5 mm² | |
| Rigid 0.5 ... 4 mm² | |
| Couple de serrage | Circuit auxiliaire 0.5 N·m |
| Input Circuit 0.5 N·m | |
| Output Circuit 0.5 N·m | |
| Longueur de dénudage des fils | Circuit Auxiliaire 8 mm |
| Input Circuit 8 mm | |
| Output Circuit 8 mm | |
| Tournevis recommandé | Input Circuit / Output Circuit PH1 |
| Input Circuit / Output Circuit 0.8 x 4 | |
| Distance de montage minimale | Electrical Conductive Board, Horizontal 25 mm |
| Electrical Conductive Board, Vertical 25 mm | |
| Other Device Same Type, Horizontal 25 mm | |
| Other Device Same Type, Vertical 25 mm | |
| Position de montage | Position 1 |
| 7 | |
| Montage sur rail DIN | TH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715 |
| TH35-7.5 (35 x 7.5 mm Mounting Rail) acc. to IEC 60715 | |
| Normes | CAN/CSA C22.2 No.107.1 |
| IEC/EN 63000 | |
| IEC/EN 60079-0 | |
| IEC/EN 60079-15 | |
| IEC/EN 60079-7 | |
| IEC/EN 61000-6-2 | |
| IEC/EN 61000-6-3 | |
| IEC/EN 61204 | |
| UL 508 | |
| UL 61010-1 | |
| UL 61010-2-201 | |
| IEC/EN 61010-1 | |
| Technique UL/CSA | |
| Capacité de connexion du circuit d'entrée UL/CSA | Flexible with Ferrule 20-12 AWG |
| Flexible 20-12 AWG | |
| Rigid 20-10 AWG | |
| Circuit de sortie de capacité de connexion UL/CSA | Flexible 20-12 AWG |
| Rigid 20-10 AWG | |
| Couple de serrage UL/CSA | Input Circuit 4.4 in·lb |
| Output Circuit 4.4 in·lb | |
| Compatibilité électromagnétique | |
| Décharge électrostatique (immunité ESD) selon la norme IEC 61000-4-2 | Level 4 Air Discharge 15 kV |
| Level 4 Contact Discharge 8 kV | |
| Immunité aux champs électromagnétiques rayonnés selon la norme CEI 61000-4-3 | Level 3 10 V/m |
| Transitoires électriques rapides (immunité aux salves) selon la norme CEI 61000-4-4 | Level 4 Power Supply Port Signal 4 kV |
| Immunité aux surtensions selon la norme IEC 61000-4-5 | Level 4 Line-to-Ground 4 kV |
| Level 4 Line-to-Line 2 kV | |
| Immunité aux perturbations conduites selon la norme CEI 61000-4-6 | Level 3 10 V |
| Compatibilité électromagnétique (CEM) | Immunity - Class B |
| Emission - Class B | |
| Environnemental | |
| Température de l'air ambiant | Operation -40 ... +70 °C |
| Storage -40 ... +85 °C | |
| Altitude maximale de fonctionnement autorisée | 5000 m |
| Résistance à la chaleur humide selon la norme IEC 60068-2-30 | Test Db: 55°C, 2 cycles |
| Résistance aux chocs selon la norme IEC 60068-2-27 | 30g 3 shocks 6 ms |
| Résistance aux vibrations | ±0.15 mm 10 ... 58 Hz |
| 10 Sweep Cycles Each Axis: 2g 58 ... 150 Hz | |
| Conformité des matériaux | |
| Modèle de rapport sur les minéraux de conflit (CMRT) | 9AKK108467A5658 |
| Déclaration REACH | 1SVD982001-4501 |
| Informations RoHS | 1SVD982001-4401 |
| Statut RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Loi sur le contrôle des substances toxiques - TSCA | 2CMT2023-006535 |
| DEEE B2C / B2B | Business To Business |
| Catégorie DEEE | 5. Petit équipement (Dimensions extérieures inférieures à 50 cm) |
| Certificats et déclarations | |
| Certificat ABS | ABS_17-HG1591548-2-PDA |
| Certificat ATEX | Type Examination Certificate_DEMKO_16_ATEX_1746X |
| Certificat CB | CB_DK_106053_A2_UL |
| Certificat cULus | cULus508_20150522-E174460 |
| Certificat cURus | cURus60950_E196145-A9-UL |
| cURusANSI-12-12_20160916_E317914 | |
| Déclaration de conformité - CE | 1SVD982042-00 |
| Déclaration de conformité - UKCA | 1SVD982042-10 |
| Certificat DNV GL | DNV_GL_TAA00000YB_1 |
| Certificat IECEx | IECEx_ULD_170031X |
| Certificat SEMI | SEMI_F47_4787681819-1 |
| Classifications et normes externes | |
| Code de classification des objets | T |
| ETIM 9 | EC002540 - DC-power supply |
| ETIM 10 | EC002540 - DC-power supply |
| eClass | V11.0 : 27040701 |
| UNSPSC | 39121004 |
| Numéro E (Finlande) | 2712544 |
| Numéro E (Norvège) | 6609413 |
