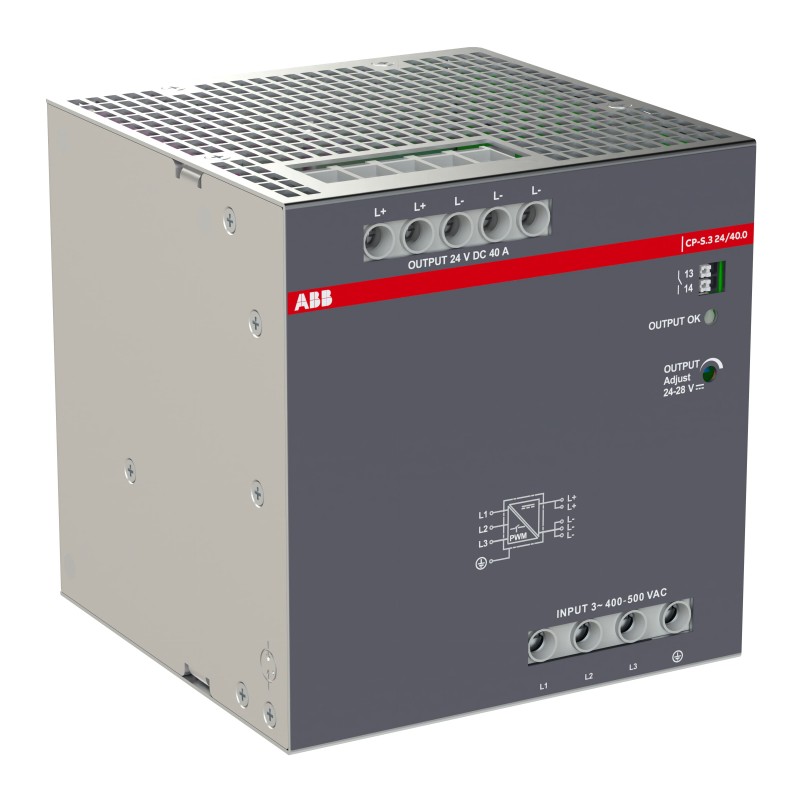

ABB 1SVR340867R1000 1SVR340867R1000 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

1SVR340867R1000 ABB Alimentation CP-S.3 24/40.0

Référence: 1SVR340867R1000

Fabricant: ABB

Description:

Alimentation CP-S.3 24/40.0
CP-S.3 24/40.0 Power supply In:3x400-500VAC Out:DC 24V/40A

Catégories:

  • Appareillage industriel basse tension > Alimentation en courant continu
  • ABB > Relais électroniques

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB

  • En savoir plus
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 387,97 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 25 jours.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Commande
Quantité minimale de commande1 pièce
Numéro de tarif douanier85044095
Téléchargements populaires
Fiche technique, Informations techniques1SAC200439H0001
Instructions et manuels1SVC340560M0000
Diagramme des dimensions2CDC271005V0021
Schéma de câblage2CDC272014F0b04
Dimensions
Largeur nette du produit125 mm
Hauteur nette du produit129.4 mm
Profondeur/longueur nette du produit126.8 mm
Poids net du produit2.15 kg
Informations sur l’emballage
Largeur du niveau d’emballage 1178 mm
Profondeur/Longueur du niveau d’emballage 1168 mm
Hauteur du niveau d’emballage 1188 mm
Poids brut du colis niveau 12.55 kg
Code EAN du niveau d’emballage 14053546170252
Nombre d’unités au niveau d’emballage 11 pièce
Largeur du niveau d’emballage 2350 mm
Profondeur/Longueur du niveau d’emballage 2555 mm
Hauteur du niveau d’emballage 2210 mm
Poids brut du colis de niveau 216.23 kg
Nombre d’unités au niveau d’emballage 26 pièce
Technique
FonctionSwitch mode power supply
Nombre de phases3-phase
Tension d'entrée nominale (UIN)3x 400 ... 500 V AC
Tension d'entrée (Uin)3 ~ 320 ... 575 V AC
Fréquence nominale (f)50/60 Hz
Limites de fréquence nominale45 ... 66 Hz
Caractéristiques de la sortieU/I characterisitc curve or Hiccup-mode selectable
Puissance de sortie nominale960 W
Puissance de sortie960 W
Tension de sortie nominale24 V DC
Tension de sortie (Uout)24 V DC
Courant de sortie nominal40 A
-25 °C ... +60 °C 40 A
Courant de sortie40 A
Courant de sortie maximal (Iout)60 A
Tension nominale de tenue aux impulsions (Uimp)Input Circuit / Output Circuit 8 kV
Input Circuit / PE 6 kV
Input Circuit / Relay Contact 8 kV
Output Circuit / PE 0.8 kV
Tension d'isolement nominale (Ui)Input Circuit / Output Circuit 600 V
Input Circuit / PE 300 V
Input Circuit / Relay Contact 600 V
Output Circuit / PE 50 V
Degré de protectionHousing IP20
Terminals IP20
Degré de pollution2
Circuit d'entrée de capacité de connexionFlexible with Ferrule 0.5 ... 10.0 mm²
Flexible 0.5 ... 10.0 mm²
Rigid 0.5 ... 10.0 mm²
Circuit de sortie de capacité de connexionFlexible with Ferrule 0.5 ... 10 mm²
Flexible 0.5 ... 10.0 mm²
Rigid 0.5 ... 10.0 mm²
Couple de serrageInput Circuit 2.03 N·m
Output Circuit 2.03 N·m
Longueur de dénudage des fils10 mm
Input Circuit 10 mm
Output Circuit 10 mm
Tournevis recommandéPH2
Input Circuit / Output Circuit PH2
Distance de montage minimaleOther Device Same Type, Horizontal 25 mm
Other Device Same Type, Vertical 50 mm
Position de montage1 ... 5
Montage sur rail DINTH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715
NormesIEC/EN 61010-1
IEC/EN 61010-2-201
CAN/CSA C22.2 No.61010-1
IEC/EN 61204-3
IEC/EN 61000-6-2
IEC/EN 61000-6-3
IEC/EN 61000-6-4
EN 55032
EN 55011
CAN/CSA C22.2 No.61010-2-201
Technique UL/CSA
Capacité de connexion du circuit d'entrée UL/CSAFlexible with Ferrule 20-8 AWG
Flexible 20-8 AWG
Rigid 20-8 AWG
Circuit de sortie de capacité de connexion UL/CSAFlexible with Ferrule 20-8 AWG
Flexible 20-8 AWG
Rigid 20-8 AWG
Couple de serrage UL/CSAInput Circuit 18 in·lb
Output Circuit 18 in·lb
Compatibilité électromagnétique
Décharge électrostatique (immunité ESD) selon la norme IEC 61000-4-2Level 4 Air Discharge 15 kV
Level 4 Contact Discharge 8 kV
Immunité aux champs électromagnétiques rayonnés selon la norme CEI 61000-4-3Level 3 10 V/m
Immunité aux surtensions selon la norme IEC 61000-4-5Level 4 Line-to-Ground 4 kV
Level 4 Line-to-Line 2 kV
Compatibilité électromagnétique (CEM)Immunity - Class B
Emission - Class B
Environnemental
Température de l'air ambiantOperation -25 ... +70 °C
Storage -40 ... +85 °C
Altitude maximale de fonctionnement autorisée5000 m
Without Derating 2000 m
Résistance à la chaleur humide selon la norme IEC 60068-2-30Test Db: 55°C, 2 cycles
Résistance aux vibrations±0.15 mm 10 ... 58 Hz
10 Sweep Cycles Each Axis: 2g 58 ... 150 Hz
Conformité des matériaux
Modèle de rapport sur les minéraux de conflit (CMRT)9AKK108467A5658
Déclaration REACH1SVD982001-4501
Informations RoHS1SVD982001-4401
Statut RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Loi sur le contrôle des substances toxiques - TSCA2CMT2023-006535
DEEE B2C / B2BBusiness To Business
Catégorie DEEE5. Petit équipement (Dimensions extérieures inférieures à 50 cm)
Certificats et déclarations
Certificat cULuscULus61010-1_E174460
cULus121201_E523399
Déclaration de conformité - CE1SVD982044
Classifications et normes externes
Code de classification des objetsT
ETIM 9EC002540 - DC-power supply
ETIM 10EC002540 - DC-power supply
eClassV11.0 : 27040701
UNSPSC39121004
Numéro E (Finlande)2712916
Numéro E (Norvège)6600771
