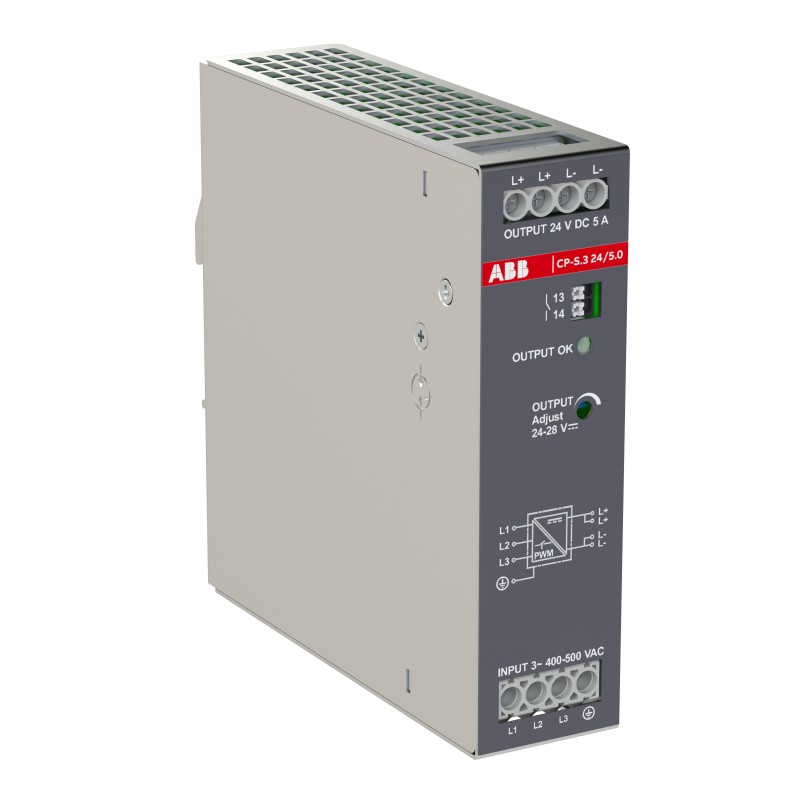

1SVR340567R1000 ABB CP-S.3 Alimentation 24/5.0 t
1SVR340567R1000
ABB
CP-S.3 Alimentation 24/5.0 t
CP-S.3 24/5.0 Power supply In:3x400-500VAC Out:DC 24V/5A
Appareillage industriel basse tension > Alimentation en courant continu
Relais électroniques
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB
Les plus vendus
▲En savoir plus
▲| Commande | |
|---|---|
| Quantité minimale de commande | 1 pièce |
| Numéro de tarif douanier | 85044095 |
| Téléchargements populaires | |
| Fiche technique, Informations techniques | 1SAC200439H0001 |
| Instructions et manuels | 1SVC340560M0000 |
| Diagramme des dimensions | 2CDC271002V0021 |
| Schéma de câblage | 2CDC272014F0b04 |
| Dimensions | |
| Largeur nette du produit | 35.5 mm |
| Hauteur nette du produit | 129.4 mm |
| Profondeur/longueur nette du produit | 126.8 mm |
| Poids net du produit | 0.6 kg |
| Informations sur l’emballage | |
| Largeur du niveau d’emballage 1 | 64 mm |
| Profondeur/Longueur du niveau d’emballage 1 | 155 mm |
| Hauteur du niveau d’emballage 1 | 169 mm |
| Poids brut du colis niveau 1 | 0.72 kg |
| Code EAN du niveau d’emballage 1 | 4053546170221 |
| Nombre d’unités au niveau d’emballage 1 | 1 pièce |
| Largeur du niveau d’emballage 2 | 393 mm |
| Profondeur/Longueur du niveau d’emballage 2 | 600 mm |
| Hauteur du niveau d’emballage 2 | 190 mm |
| Poids brut du colis de niveau 2 | 16.21 kg |
| Nombre d’unités au niveau d’emballage 2 | 21 pièce |
| Technique | |
| Fonction | Switch mode power supply |
| Nombre de phases | 3-phase |
| Tension d'entrée nominale (UIN) | 3x 400 ... 500 V AC |
| Tension d'entrée (Uin) | 3 ~ 320 ... 575 V AC |
| Fréquence nominale (f) | 50/60 Hz |
| Limites de fréquence nominale | 45 ... 66 Hz |
| Caractéristiques de la sortie | U/I characteristic curve with power reserve |
| Puissance de sortie nominale | 120 W |
| Puissance de sortie | 120 W |
| Tension de sortie nominale | 24 V DC |
| Tension de sortie (Uout) | 24 V DC |
| Courant de sortie nominal | 5 A |
| -25 °C ... +60 °C 5 A | |
| Courant de sortie | 5 A |
| Courant de sortie maximal (Iout) | 7.5 A |
| Tension nominale de tenue aux impulsions (Uimp) | Input Circuit / Output Circuit 8 kV |
| Input Circuit / PE 6 kV | |
| Input Circuit / Relay Contact 8 kV | |
| Output Circuit / PE 0.8 kV | |
| Tension d'isolement nominale (Ui) | Input Circuit / Output Circuit 600 V |
| Input Circuit / PE 300 V | |
| Input Circuit / Relay Contact 600 V | |
| Output Circuit / PE 50 V | |
| Degré de protection | Housing IP20 |
| Terminals IP20 | |
| Degré de pollution | 2 |
| Circuit d'entrée de capacité de connexion | Flexible with Ferrule 0.5 ... 4.0 mm² |
| Flexible 0.5 ... 4.0 mm² | |
| Rigid 0.5 ... 4 mm² | |
| Circuit de sortie de capacité de connexion | Flexible with Ferrule 0.5 ... 4.0 mm² |
| Flexible 0.5 ... 4.0 mm² | |
| Rigid 0.5 ... 4 mm² | |
| Couple de serrage | Input Circuit 0.79 N·m |
| Output Circuit 0.56 N·m | |
| Longueur de dénudage des fils | 9 mm |
| Input Circuit 9 mm | |
| Output Circuit 9 mm | |
| Tournevis recommandé | PH1 |
| 0.8 x 4 | |
| Input Circuit / Output Circuit PH1 | |
| Input Circuit / Output Circuit 0.8 x 4 | |
| Distance de montage minimale | Other Device Same Type, Horizontal 25 mm |
| Other Device Same Type, Vertical 50 mm | |
| Position de montage | 1 ... 5 |
| Montage sur rail DIN | TH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715 |
| Normes | IEC/EN 61010-1 |
| IEC/EN 61010-2-201 | |
| CAN/CSA C22.2 No.61010-1 | |
| IEC/EN 61204-3 | |
| IEC/EN 61000-6-2 | |
| IEC/EN 61000-6-3 | |
| IEC/EN 61000-6-4 | |
| EN 55032 | |
| EN 55011 | |
| CAN/CSA C22.2 No.61010-2-201 | |
| Technique UL/CSA | |
| Capacité de connexion du circuit d'entrée UL/CSA | Flexible with Ferrule 20-12 AWG |
| Flexible 20-12 AWG | |
| Rigid 20-12 AWG | |
| Circuit de sortie de capacité de connexion UL/CSA | Flexible with Ferrule 20-12 AWG |
| Flexible 20-12 AWG | |
| Rigid 20-12 AWG | |
| Couple de serrage UL/CSA | Input Circuit 7 in·lb |
| Output Circuit 5 in·lb | |
| Compatibilité électromagnétique | |
| Décharge électrostatique (immunité ESD) selon la norme IEC 61000-4-2 | Level 4 Air Discharge 15 kV |
| Level 4 Contact Discharge 8 kV | |
| Immunité aux champs électromagnétiques rayonnés selon la norme CEI 61000-4-3 | Level 3 10 V/m |
| Immunité aux surtensions selon la norme IEC 61000-4-5 | Level 4 Line-to-Ground 4 kV |
| Level 4 Line-to-Line 2 kV | |
| Compatibilité électromagnétique (CEM) | Immunity - Class B |
| Emission - Class B | |
| Environnemental | |
| Température de l'air ambiant | Operation -25 ... +70 °C |
| Storage -40 ... +85 °C | |
| Altitude maximale de fonctionnement autorisée | 5000 m |
| Without Derating 2000 m | |
| Résistance à la chaleur humide selon la norme IEC 60068-2-30 | Test Db: 55°C, 2 cycles |
| Résistance aux vibrations | ±0.15 mm 10 ... 58 Hz |
| 10 Sweep Cycles Each Axis: 2g 58 ... 150 Hz | |
| Conformité des matériaux | |
| Modèle de rapport sur les minéraux de conflit (CMRT) | 9AKK108467A5658 |
| Déclaration REACH | 1SVD982001-4501 |
| Informations RoHS | 1SVD982001-4401 |
| Statut RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Loi sur le contrôle des substances toxiques - TSCA | 2CMT2023-006535 |
| DEEE B2C / B2B | Business To Business |
| Catégorie DEEE | 5. Petit équipement (Dimensions extérieures inférieures à 50 cm) |
| Certificats et déclarations | |
| Certificat cULus | cULus61010-1_E174460 |
| cULus121201_E523399 | |
| Déclaration de conformité - CE | 1SVD982044 |
| Classifications et normes externes | |
| Code de classification des objets | T |
| ETIM 9 | EC002540 - DC-power supply |
| ETIM 10 | EC002540 - DC-power supply |
| eClass | V11.0 : 27040701 |
| UNSPSC | 39121004 |
| Numéro E (Finlande) | 2712917 |
| Numéro E (Norvège) | 6600765 |
