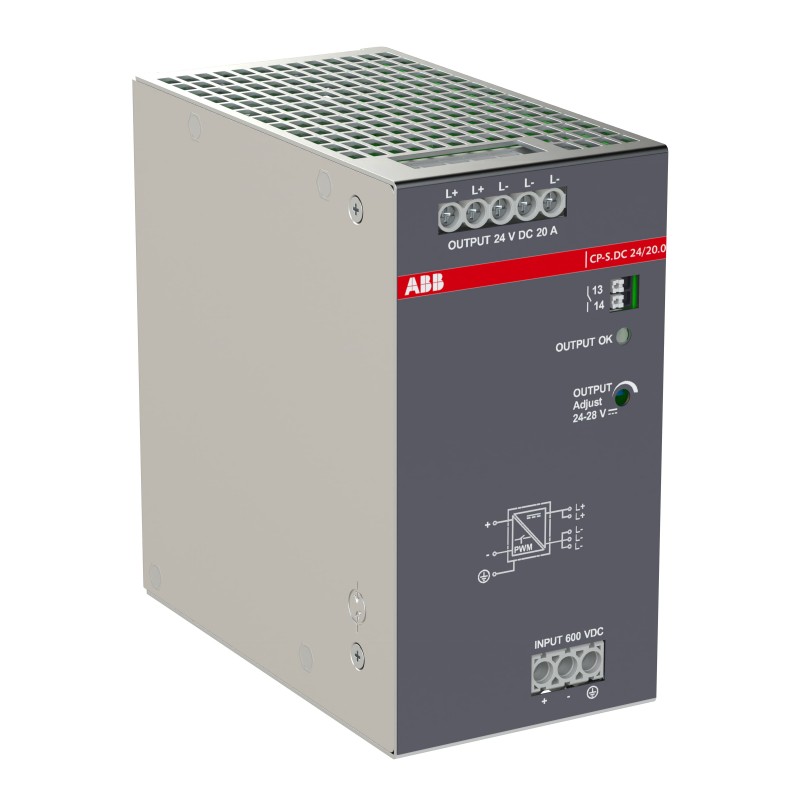

1SVR320766R1000 ABB CP-S. Alimentation DC 24/20.0 t Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

1SVR320766R1000 ABB CP-S. Alimentation DC 24/20.0 t

1SVR320766R1000

ABB

CP-S. Alimentation DC 24/20.0 t

CP-S.DC 24/20.0 Power supply In:420-870VDC Out:DC 24V/20A

Plus de détails


Appareillage industriel basse tension > Alimentation en courant continu

Relais électroniques

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB

Prix total: $501.55
Prix unitaire: $501.55
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Commande
Quantité minimale de commande1 pièce
Numéro de tarif douanier85044095
Téléchargements populaires
Fiche technique, Informations techniques1SAC200440H0001
Instructions et manuels1SVC320760M0000
Diagramme des dimensions2CDC271004V0021
Schéma de câblage2CDC272014F0b04
Dimensions
Largeur nette du produit68 mm
Hauteur nette du produit129.4 mm
Profondeur/longueur nette du produit126.8 mm
Poids net du produit1.25 kg
Informations sur l’emballage
Largeur du niveau d’emballage 1119 mm
Profondeur/Longueur du niveau d’emballage 1158 mm
Hauteur du niveau d’emballage 1188 mm
Poids brut du colis niveau 11.5 kg
Code EAN du niveau d’emballage 14053546170214
Nombre d’unités au niveau d’emballage 11 pièce
Largeur du niveau d’emballage 2375 mm
Profondeur/Longueur du niveau d’emballage 2495 mm
Hauteur du niveau d’emballage 2210 mm
Poids brut du colis de niveau 214.33 kg
Nombre d’unités au niveau d’emballage 29 pièce
Technique
FonctionSwitch mode power supply
Tension d'entrée nominale (UIN)600 V DC
Tension d'entrée (Uin)420 ... 870 V DC
Caractéristiques de la sortieU/I characterisitc curve or Hiccup-mode selectable
Puissance de sortie nominale480 W
Puissance de sortie480 W
Tension de sortie nominale24 V DC
Tension de sortie (Uout)24 V DC
Courant de sortie nominal20 A
-25 °C ... +60 °C 20 A
Courant de sortie20 A
Courant de sortie maximal (Iout)30 A
Tension nominale de tenue aux impulsions (Uimp)Input Circuit / Output Circuit 8 kV
Input Circuit / PE 6 kV
Input Circuit / Relay Contact 8 kV
Output Circuit / PE 0.8 kV
Tension d'isolement nominale (Ui)Input Circuit / Output Circuit 600 V
Input Circuit / PE 300 V
Input Circuit / Relay Contact 600 V
Output Circuit / PE 50 V
Degré de protectionHousing IP20
Terminals IP20
Degré de pollution2
Circuit d'entrée de capacité de connexionFlexible with Ferrule 0.5 ... 4.0 mm²
Flexible 0.5 ... 4.0 mm²
Rigid 0.5 ... 4 mm²
Circuit de sortie de capacité de connexionFlexible with Ferrule 0.5 ... 4.0 mm²
Flexible 0.5 ... 4.0 mm²
Rigid 0.5 ... 4 mm²
Couple de serrageInput Circuit 0.5 N·m
Output Circuit 1.13 N·m
Longueur de dénudage des fils9 mm
Input Circuit 9 mm
Output Circuit 9 mm
Tournevis recommandéPH1
0.8 x 4
Input Circuit / Output Circuit PH1
Distance de montage minimaleOther Device Same Type, Horizontal 25 mm
Other Device Same Type, Vertical 50 mm
Position de montage1 ... 5
Montage sur rail DINTH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715
TH35-7.5 (35 x 7.5 mm Mounting Rail) acc. to IEC 60715
NormesIEC/EN 61010-1
IEC/EN 61010-2-201
CAN/CSA C22.2 No.61010-1
IEC/EN 61204-3
IEC/EN 61000-6-2
IEC/EN 61000-6-3
IEC/EN 61000-6-4
EN 55032
EN 55011
CAN/CSA C22.2 No.61010-2-201
Technique UL/CSA
Capacité de connexion du circuit d'entrée UL/CSAFlexible with Ferrule 20-12 AWG
Flexible 20-12 AWG
Rigid 20-12 AWG
Circuit de sortie de capacité de connexion UL/CSAFlexible with Ferrule 20-12 AWG
Flexible 20-12 AWG
Rigid 20-12 AWG
Couple de serrage UL/CSAInput Circuit 4.43 in·lb
Output Circuit 10 in·lb
Compatibilité électromagnétique
Décharge électrostatique (immunité ESD) selon la norme IEC 61000-4-2Level 4 Air Discharge 15 kV
Level 4 Contact Discharge 8 kV
Immunité aux champs électromagnétiques rayonnés selon la norme CEI 61000-4-3Level 3 10 V/m
Immunité aux surtensions selon la norme IEC 61000-4-5Level 4 Line-to-Ground 4 kV
Level 4 Line-to-Line 2 kV
Compatibilité électromagnétique (CEM)Immunity - Class B
Emission - Class B
Environnemental
Température de l'air ambiantOperation -25 ... +70 °C
Storage -40 ... +85 °C
Altitude maximale de fonctionnement autorisée5000 m
Without Derating 2000 m
Résistance à la chaleur humide selon la norme IEC 60068-2-30Test Db: 55°C, 2 cycles
Résistance aux vibrations±0.15 mm 10 ... 58 Hz
10 Sweep Cycles Each Axis: 2g 58 ... 150 Hz
Conformité des matériaux
Modèle de rapport sur les minéraux de conflit (CMRT)9AKK108467A5658
Déclaration REACH1SVD982001-4501
Informations RoHS1SVD982001-4401
Statut RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Loi sur le contrôle des substances toxiques - TSCA2CMT2023-006535
DEEE B2C / B2BBusiness To Business
Catégorie DEEE5. Petit équipement (Dimensions extérieures inférieures à 50 cm)
Certificats et déclarations
Certificat cULuscULus61010-1_E174460
cULus121201_E523399
Déclaration de conformité - CE1SVD982044
Classifications et normes externes
Code de classification des objetsT
ETIM 9EC002540 - DC-power supply
ETIM 10EC002540 - DC-power supply
eClassV11.0 : 27040701
UNSPSC39121004
Numéro E (Finlande)2712915
Numéro E (Norvège)6600722
