ABBRelais électroniques1SVR320761R1000 ABB CP-S.1 24/20.0 alim.24Vdc /20A source

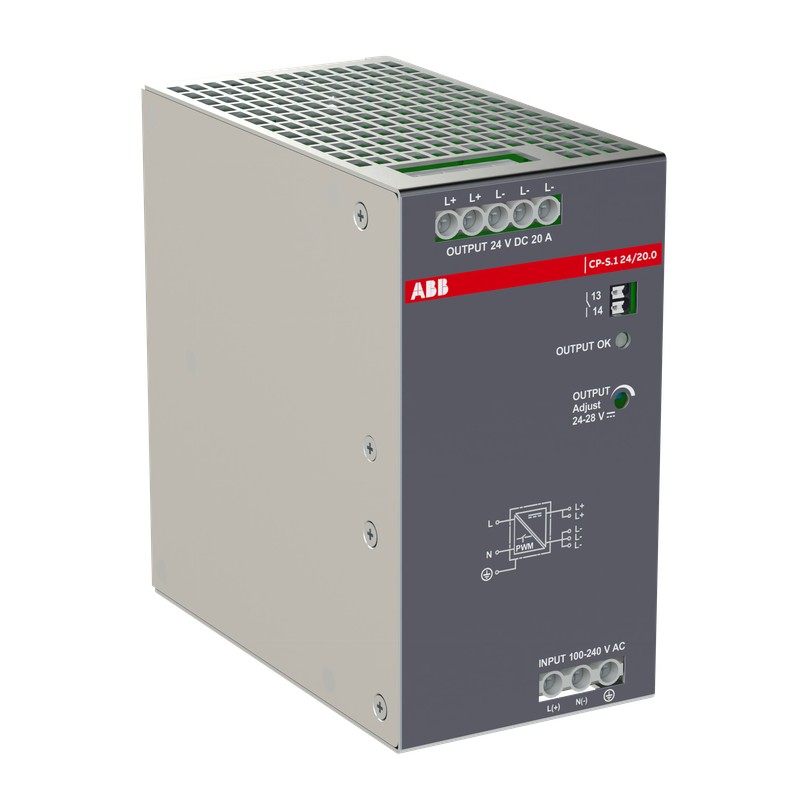

ABB 1SVR320761R1000 1SVR320761R1000 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

1SVR320761R1000 ABB CP-S.1 24/20.0 alim.24Vdc /20A source

Référence: 1SVR320761R1000

Fabricant: ABB

Description:

CP-S.1 24/20.0 alim.24Vdc /20A source
CP-S.1 24/20.0 Power supply In:100-240VAC/100-250VDC Out:DC 24V/20A

Catégories:

  • Appareillage industriel basse tension > Alimentation en courant continu
  • ABB > Relais électroniques

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB

  • En savoir plus
  • ETIM
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 270,58 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 7-8 jours.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Commande
Quantité minimale de commande1 pièce
Numéro de tarif douanier85044095
Téléchargements populaires
Fiche technique, Informations techniques1SAC200140H0001
Instructions et manuels1SVC320360M0000
Schéma de câblage9AKK107992A8774
Dimensions
Largeur nette du produit68 mm
Hauteur nette du produit129.4 mm
Profondeur/longueur nette du produit127 mm
Poids net du produit1.355 kg
Informations sur l’emballage
Largeur du niveau d’emballage 1119 mm
Profondeur/Longueur du niveau d’emballage 1158 mm
Hauteur du niveau d’emballage 1188 mm
Poids brut du colis niveau 11.6 kg
Code EAN du niveau d’emballage 14013614561122
Nombre d’unités au niveau d’emballage 1box 1 pièce
Largeur du niveau d’emballage 2375 mm
Profondeur/Longueur du niveau d’emballage 2495 mm
Hauteur du niveau d’emballage 2210 mm
Poids brut du colis de niveau 215.7 kg
Nombre d’unités au niveau d’emballage 2carton 9 pièce
Technique
FonctionSwitch mode power supply
Nombre de phases1-phase
Tension d'entrée nominale (UIN)100 ... 240 V AC
100 ... 250 V DC
Tension d'entrée (Uin)85 ... 264 V AC
90 ... 277 V DC
Courant d'entrée typique(115 V AC) 4.85 A
(230 V AC) 2.55 A
Temps d'attente(230 V AC) min. 20 ms
Fréquence nominale (f)50 / 60 Hz
DC
Limites de fréquence nominale45 ... 65 Hz
Caractéristiques de la sortieU/I characteristic curve with power reserve
Puissance de sortie nominale480 W
Puissance de sortie480 W
Tension de sortie nominale24 V DC
Tension de sortie (Uout)24 V DC
Courant de sortie20 A
Courant de sortie maximal (Iout)30 A
Tension nominale de tenue aux impulsions (Uimp)Input Circuit / Output Circuit 4 kV
Input Circuit / PE 4 kV
Input Circuit / Relay Contact 4 kV
Output Circuit / PE 0.8 kV
Output Circuit 0.8 kV
Tension d'isolement nominale (Ui)Input Circuit / Output Circuit 300 V
Input Circuit / PE 300 V
Input Circuit / Relay Contact 300 V
Output Circuit / PE 50 V
Degré de protectionHousing IP20
Terminals IP20
Degré de pollution2
Circuit d'entrée de capacité de connexionFlexible with Ferrule 0.5 ... 4.0 mm²
Flexible 0.5 ... 4.0 mm²
Rigid 0.5 ... 4 mm²
Circuit de sortie de capacité de connexionFlexible with Ferrule 0.5 ... 4.0 mm²
Flexible 0.5 ... 4.0 mm²
Rigid 0.5 ... 4 mm²
Couple de serrageInput Circuit 0.5 N·m
Output Circuit 1.13 N·m
Longueur de dénudage des filsCircuit Auxiliaire 7 mm
Input Circuit 9 mm
Output Circuit 9 mm
Tournevis recommandéPH1
0.8 x 4
Input Circuit / Output Circuit PH1
Distance de montage minimaleOther Device Same Type, Horizontal 30 mm
Other Device Same Type, Vertical 50 mm
Position de montage1
Montage sur rail DINTH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715
TH35-7.5 (35 x 7.5 mm Mounting Rail) acc. to IEC 60715
Technique UL/CSA
Capacité de connexion du circuit d'entrée UL/CSAFlexible with Ferrule 20-12 AWG
Flexible 20-12 AWG
Rigid 20-12 AWG
Circuit de sortie de capacité de connexion UL/CSAFlexible with Ferrule 20-12 AWG
Flexible 20-12 AWG
Rigid 20-12 AWG
Couple de serrage UL/CSAInput Circuit 4.4 in·lb
Output Circuit 4.4 in·lb
Compatibilité électromagnétique
Décharge électrostatique (immunité ESD) selon la norme IEC 61000-4-2Level 4 Air Discharge 15 kV
Level 4 Contact Discharge 8 kV
Immunité aux champs électromagnétiques rayonnés selon la norme CEI 61000-4-3Level 3 10 V/m
Immunité aux surtensions selon la norme IEC 61000-4-5Level 4 Line-to-Ground 4 kV
Level 4 Line-to-Line 2 kV
Compatibilité électromagnétique (CEM)Immunity - Class B
Emission - Class B
Environnemental
Température de l'air ambiantOperation -25 ... +70 °C
Storage -40 ... +85 °C
Altitude maximale de fonctionnement autorisée5000 m
Résistance à la chaleur humide selon la norme IEC 60068-2-30Test Db: 55°C, 2 cycles
Résistance aux chocs selon la norme IEC 60068-2-2730g 3 shocks 6 ms
Résistance aux vibrations±0.15 mm 10 ... 58 Hz
10 Sweep Cycles Each Axis: 2g 58 ... 150 Hz
Conformité des matériaux
Modèle de rapport sur les minéraux de conflit (CMRT)9AKK108467A5658
Déclaration REACH1SVD982001-4501
Informations RoHS1SVD982001-4401
Statut RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
SCIP154206ab-cc6a-4d1d-b848-8637e7fc5a1f Germany
SCIP simplifié084e71f1-2f40-4f6f-b5d1-b232658f5bed Belgium
15806d1d-1e31-430f-856c-1cec8a34598e Czech Republic
2160595e-3c9e-414f-ab40-62e2b1a88670 Norway
2bd2d658-5d34-442e-9596-65aa9861cfff Sweden
3c6f9d2e-a7be-425d-847e-56c1b0575d0b Portugal
4adb4710-4434-429c-b13b-d25432c1e5e2 Germany
4b612490-c310-4258-a52d-60912f2572f2 Germany
56d536cb-2e2c-4b68-98b5-b42627ca01a2 Hungary
60da36c3-4dff-436f-9310-cb5a04ff7d1d Poland
6cdb1dbb-fccd-42f8-aa4a-8a745df3cf1d France
8595d650-5a7c-4e70-bab6-d06e0d4912ac Italy
8ec3ecc3-84be-4901-b93d-bf75d11bc9a3 Hungary
9b18635a-0d97-445f-a741-e874c158fdbf Germany
9dea6ecb-1427-411a-9235-8b3c2df77dd5 Belgium
a26c82ec-eb8f-432b-ac9d-80d8a813ab67 Spain
a7e57bd7-a3c3-41eb-9285-831dcebda077 Denmark
b2137767-ad94-4046-8148-c735ee44e544 Netherlands
b6cc3a0b-6b99-4191-8200-0605c865fe75 Croatia
bccaad5b-b56a-44a7-88c8-c3a1402ec50d Poland
c80c8b49-ebc2-41ed-a55d-fa508ac6ae42 France
caa335b3-095a-454e-ba68-2fd31229df22 Finland
e8cd7c7b-253f-488d-9c5c-0e56db240739 Estonia
ebffd1f9-4a93-4186-88e9-2bf33eb87f74 Sweden
f18df6c4-0d03-4380-81d6-4de04118adf9 Greece
f6918158-863e-4392-9545-2557122b39a4 Germany
fa8ae053-536e-472d-b925-75a884717d34 Bulgaria
fb868a1a-8133-496c-9e71-f29f9e2227f7 Poland
Loi sur le contrôle des substances toxiques - TSCA2CMT2023-006535
DEEE B2C / B2BBusiness To Business
Catégorie DEEE5. Petit équipement (Dimensions extérieures inférieures à 50 cm)
Certificats et déclarations
Certificat CBCB_DE_2-029956
Certificat cULuscULus61010-1_E174460
cULus121201_E523399
Déclaration de conformité - CE1SVD982043-00
Déclaration de conformité - UKCA1SVD982043-10
Certificat DNVDNV_TAA0000300
Certificat SEMI9AKK108470A0206
Classifications et normes externes
Code de classification des objetsT
ETIM 9EC002540 - DC-power supply
ETIM 10EC002540 - DC-power supply
eClassV11.0 : 27040701
UNSPSC39121004
Numéro E (Finlande)2712889
Numéro E (Norvège)6608903
Numéro E (Suède)5213657

ETIM for 1SVR320761R1000 Appareillage industriel basse tension (EC002540)

Nom de la caractéristiqueType de tension d'alimentation (EF002991)
Valeur de la caractéristiqueCA/CC
Nom de la caractéristique1ere tension de sortie (EF006792)
Valeur de la caractéristique24 V
Nom de la caractéristique2e tension de sortie (EF006797)
Valeur de la caractéristique0 V
Nom de la caractéristique3e tension de sortie (EF006800)
Valeur de la caractéristique0 V
Nom de la caractéristiqueCourant de sortie max. 1 (EF008284)
Valeur de la caractéristique30 A
Nom de la caractéristiqueCourant de sortie max. 2 (EF008285)
Valeur de la caractéristique0 A
Nom de la caractéristiqueCourant de sortie max. 3 (EF008286)
Valeur de la caractéristique0 A
Nom de la caractéristiqueTension de sortie ajustable (EF007002)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueValeur nominale de la tension de sortie 1 (EF009393)
Valeur de la caractéristique24 V
Nom de la caractéristiqueValeur nominale de la tension de sortie 2 (EF009394)
Valeur de la caractéristique0 V
Nom de la caractéristiqueValeur nominale de la tension de sortie 3 (EF009395)
Valeur de la caractéristique0 V
Nom de la caractéristiqueValeur nominale du courant de sortie 1 (EF009396)
Valeur de la caractéristique20 A
Nom de la caractéristiqueValeur nominale du courant de sortie 2 (EF009397)
Valeur de la caractéristique0 A
Nom de la caractéristiqueValeur nominale du courant de sortie 3 (EF009398)
Valeur de la caractéristique0 A
Nom de la caractéristiqueProtégé contre les courts-circuits (EF007332)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueTension d'alimentation assignée à CA 50 Hz (EF007076)
Valeur de la caractéristique264 V
Nom de la caractéristiqueTension d'alimentation assignée à CA 60 Hz (EF007077)
Valeur de la caractéristique264 V
Nom de la caractéristiqueTension d'alimentation assignée CC (EF007078)
Valeur de la caractéristique277 V
Nom de la caractéristiqueTension de sortie réglée (EF003092)
Valeur de la caractéristiqueOui
Nom de la caractéristiquePuissance absorbée (EF000346)
Valeur de la caractéristique517 VA
Nom de la caractéristiquePuissance dissipée (EF003034)
Valeur de la caractéristique480 W
Nom de la caractéristiqueStabilisé (EF005302)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFinition du raccordement électrique (EF003961)
Valeur de la caractéristiqueBorne à vis
Nom de la caractéristiqueMontage possible sur barres profilées (EF003972)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueMontage mural possible (EF003973)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté à un montage sur rail (EF001126)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueLargeur de montage (EF000846)
Valeur de la caractéristique68 mm
Nom de la caractéristiqueHauteur d'encastrement (EF000332)
Valeur de la caractéristique129.4 mm
Nom de la caractéristiqueMontage direct possible (EF005689)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueLargeur (EF000008)
Valeur de la caractéristique68 mm
Nom de la caractéristiqueHauteur (EF000040)
Valeur de la caractéristique129.4 mm
Nom de la caractéristiqueProfondeur (EF000049)
Valeur de la caractéristique127 mm
Nom de la caractéristiqueAdapté aux fonctions de sécurité (EF001597)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueSIL conformément à IEC 61508 (EF009889)
Valeur de la caractéristiqueSans
Nom de la caractéristiqueNiveau de performance selon EN ISO 13849-1 (EF007399)
Valeur de la caractéristiqueSans
Nom de la caractéristiqueClasse de protection (IP) (EF005474)
Valeur de la caractéristiqueIP20
Nom de la caractéristiqueClasse de protection (NEMA) (EF011959)
Valeur de la caractéristique1
