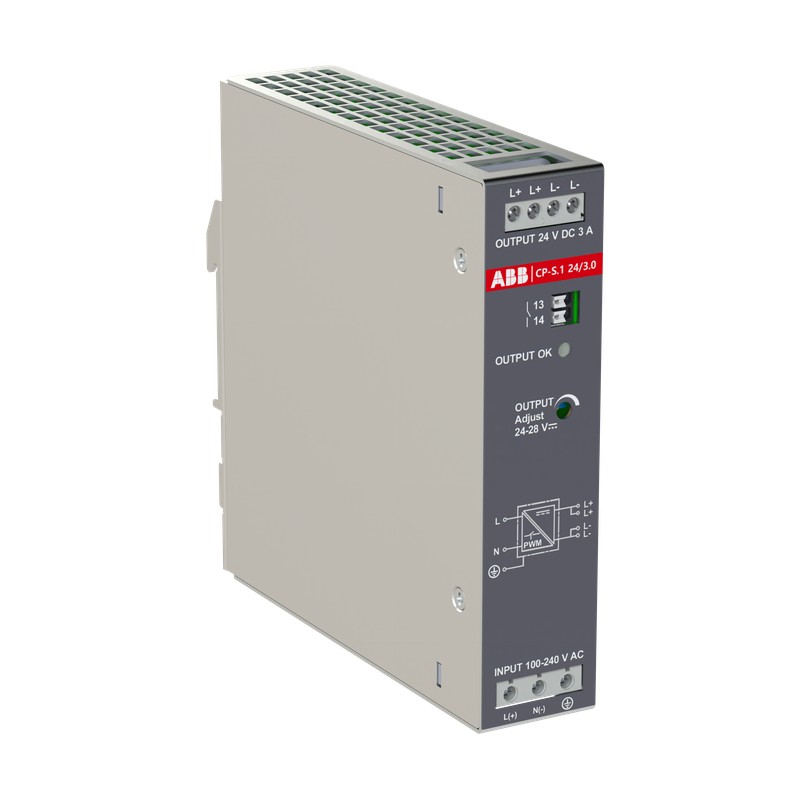

ABB 1SVR320361R1000 1SVR320361R1000 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

1SVR320361R1000 ABB Alimentation CP-S.1 24/3.0.24Vdc/3A

Référence: 1SVR320361R1000

Fabricant: ABB

Description:

Alimentation CP-S.1 24/3.0.24Vdc/3A
CP-S.1 24/3.0 Power supply In:100-240VAC/100-250VDC Out:DC 24V/3A

Catégories:

  • Appareillage industriel basse tension > Alimentation en courant continu
  • ABB > Relais électroniques

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB

  • En savoir plus
  • ETIM
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 85,93 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 7-8 jours.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Commande
Quantité minimale de commande1 pièce
Numéro de tarif douanier85044095
Téléchargements populaires
Fiche technique, Informations techniques1SAC200137H0001
Instructions et manuels1SVC320360M0000
Schéma de câblage9AKK107992A8774
Dimensions
Largeur nette du produit30.5 mm
Hauteur nette du produit129.4 mm
Profondeur/longueur nette du produit127 mm
Poids net du produit0.55 kg
Informations sur l’emballage
Largeur du niveau d’emballage 164 mm
Profondeur/Longueur du niveau d’emballage 1155 mm
Hauteur du niveau d’emballage 1169 mm
Poids brut du colis niveau 10.67 kg
Code EAN du niveau d’emballage 14013614561092
Nombre d’unités au niveau d’emballage 1box 1 pièce
Largeur du niveau d’emballage 2393 mm
Profondeur/Longueur du niveau d’emballage 2600 mm
Hauteur du niveau d’emballage 2190 mm
Poids brut du colis de niveau 215 kg
Nombre d’unités au niveau d’emballage 2carton 21 pièce
Technique
FonctionSwitch mode power supply
Nombre de phases1-phase
Tension d'entrée nominale (UIN)100 ... 240 V AC
100 ... 250 V DC
Tension d'entrée (Uin)85 ... 264 V AC
90 ... 277 V DC
Courant d'entrée typique(115 V AC) 1.38 A
(230 V AC) 0.95 A
Temps d'attente(230 V AC) min. 20 ms
Fréquence nominale (f)50 / 60 Hz
DC
Limites de fréquence nominale45 ... 65 Hz
Caractéristiques de la sortieU/I characteristic curve with power reserve
Puissance de sortie nominale72 W
Puissance de sortie72 W
Tension de sortie nominale24 V DC
Tension de sortie (Uout)24 V DC
Courant de sortie3 A
Courant de sortie maximal (Iout)4.5 A
Tension nominale de tenue aux impulsions (Uimp)Input Circuit / Output Circuit 4 kV
Input Circuit / PE 4 kV
Input Circuit / Relay Contact 4 kV
Output Circuit / PE 0.8 kV
Output Circuit 0.8 kV
Tension d'isolement nominale (Ui)Input Circuit / Output Circuit 300 V
Input Circuit / PE 300 V
Input Circuit / Relay Contact 300 V
Output Circuit / PE 50 V
Degré de protectionHousing IP20
Terminals IP20
Degré de pollution2
Circuit d'entrée de capacité de connexionFlexible with Ferrule 0.5 ... 2.5 mm²
Flexible 0.5 ... 2.5 mm²
Rigid 0.5 ... 2.5 mm²
Circuit de sortie de capacité de connexionFlexible with Ferrule 0.5 ... 2.5 mm²
Flexible 0.5 ... 2.5 mm²
Rigid 0.5 ... 2.5 mm²
Couple de serrageInput Circuit 0.5 N·m
Output Circuit 0.5 N·m
Longueur de dénudage des filsCircuit Auxiliaire 7 mm
Input Circuit 9 mm
Output Circuit 9 mm
Tournevis recommandéPH1
Input Circuit / Output Circuit PH1
Input Circuit / Output Circuit 0.6 ... 3.5
Distance de montage minimaleOther Device Same Type, Horizontal 30 mm
Other Device Same Type, Vertical 50 mm
Position de montage1
Montage sur rail DINTH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715
TH35-7.5 (35 x 7.5 mm Mounting Rail) acc. to IEC 60715
Technique UL/CSA
Capacité de connexion du circuit d'entrée UL/CSAFlexible with Ferrule 20-14 AWG
Flexible 20-14 AWG
Rigid 20-14 AWG
Circuit de sortie de capacité de connexion UL/CSAFlexible with Ferrule 20-14 AWG
Flexible 20-14 AWG
Rigid 20-14 AWG
Couple de serrage UL/CSAInput Circuit 4.4 in·lb
Output Circuit 4.4 in·lb
Compatibilité électromagnétique
Décharge électrostatique (immunité ESD) selon la norme IEC 61000-4-2Level 4 Air Discharge 15 kV
Level 4 Contact Discharge 8 kV
Immunité aux champs électromagnétiques rayonnés selon la norme CEI 61000-4-3Level 3 10 V/m
Immunité aux surtensions selon la norme IEC 61000-4-5Level 4 Line-to-Ground 4 kV
Level 4 Line-to-Line 2 kV
Compatibilité électromagnétique (CEM)Immunity - Class B
Emission - Class B
Environnemental
Température de l'air ambiantOperation -25 ... +70 °C
Storage -40 ... +85 °C
Altitude maximale de fonctionnement autorisée5000 m
Résistance à la chaleur humide selon la norme IEC 60068-2-30Test Db: 55°C, 2 cycles
Résistance aux chocs selon la norme IEC 60068-2-2730g 3 shocks 6 ms
Résistance aux vibrations±0.15 mm 10 ... 58 Hz
10 Sweep Cycles Each Axis: 2g 58 ... 150 Hz
Conformité des matériaux
Modèle de rapport sur les minéraux de conflit (CMRT)9AKK108467A5658
Déclaration REACH1SVD982001-4501
Informations RoHS1SVD982001-4401
Statut RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
SCIPffb80980-78ff-4113-8238-005105f3a73d Germany
SCIP simplifié03d270df-e697-4b47-a073-c18bd10193c7 Norway
067c05f0-cdc8-4e65-b440-b74cdb02adec Belgium
13d37c82-6b0e-4ec1-911b-a77f00c09034 Poland
172c2153-de48-408b-a796-074c33cb7b1f Hungary
1aad0506-d4e5-4850-b62e-745466e319a3 Hungary
1ff49005-46ed-4d48-90a4-3049f906cd0a Germany
246eae51-7d2e-4be8-964e-f1c8c375ba0b Portugal
26ddca0c-f071-43eb-9065-9cb83d8e0b50 Czech Republic
32beaac8-3087-4b6b-88a7-6c649b6237a3 Italy
49bd54bb-000c-4333-a90d-4ca74005221d Denmark
4d8d8ba1-27df-47d5-9a4d-57d9dab0db19 Germany
58620321-8389-4374-a8e4-6ef1065d1120 Croatia
5cbe7ae0-45cc-43cb-be66-6499f6bb0bd3 Bulgaria
73bf490e-2d9e-4983-96d5-81117c1f39d1 Estonia
73e0ee21-16e7-4238-a67a-8b53369da0e6 Poland
8389c949-00de-4d7d-93e9-f9555b867226 Finland
9e88374c-f942-4c69-8ecc-0df49e2a4ec5 France
9ea27bce-bdbd-43aa-a0d5-d5c25ca6bc18 Belgium
a24571e7-caa1-4a03-af4c-6d24dd798b1f Poland
c8c549a2-d5a7-4e79-b501-ac909c6ad802 France
cf1c4a56-b65e-4046-8506-06720e3e8f11 Sweden
d79add17-080f-4bed-ad28-05484491d2e2 Germany
d8e77a8a-eab6-4c81-bd25-0da19f42d622 Sweden
e0e8c75b-e20c-4e5c-9a53-f96e4d8f3c06 Spain
ef181c61-2e36-4696-950d-88f30f05636c Greece
f3c5e99f-0b79-4df6-88be-4313b409eff2 Germany
f43d42c1-0c31-4a57-8b09-2cc56cccf9f9 Netherlands
Loi sur le contrôle des substances toxiques - TSCA2CMT2023-006535
DEEE B2C / B2BBusiness To Business
Catégorie DEEE5. Petit équipement (Dimensions extérieures inférieures à 50 cm)
Certificats et déclarations
Certificat CBCB_DE_2-029400
Certificat cULuscULus61010-1_E174460
cULus121201_E523399
Déclaration de conformité - CE1SVD982043-00
Déclaration de conformité - UKCA1SVD982043-10
Certificat DNVDNV_TAA0000300
Certificat SEMI9AKK108470A0202
Classifications et normes externes
Code de classification des objetsT
ETIM 9EC002540 - DC-power supply
ETIM 10EC002540 - DC-power supply
eClassV11.0 : 27040701
UNSPSC39121004
Numéro E (Finlande)2712886
Numéro E (Norvège)6608900
Numéro E (Suède)5213654

ETIM for 1SVR320361R1000 Appareillage industriel basse tension (EC002540)

Nom de la caractéristiqueType de tension d'alimentation (EF002991)
Valeur de la caractéristiqueCA/CC
Nom de la caractéristique1ere tension de sortie (EF006792)
Valeur de la caractéristique24 V
Nom de la caractéristique2e tension de sortie (EF006797)
Valeur de la caractéristique0 V
Nom de la caractéristique3e tension de sortie (EF006800)
Valeur de la caractéristique0 V
Nom de la caractéristiqueCourant de sortie max. 1 (EF008284)
Valeur de la caractéristique4.5 A
Nom de la caractéristiqueCourant de sortie max. 2 (EF008285)
Valeur de la caractéristique0 A
Nom de la caractéristiqueCourant de sortie max. 3 (EF008286)
Valeur de la caractéristique0 A
Nom de la caractéristiqueTension de sortie ajustable (EF007002)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueValeur nominale de la tension de sortie 1 (EF009393)
Valeur de la caractéristique24 V
Nom de la caractéristiqueValeur nominale de la tension de sortie 2 (EF009394)
Valeur de la caractéristique0 V
Nom de la caractéristiqueValeur nominale de la tension de sortie 3 (EF009395)
Valeur de la caractéristique0 V
Nom de la caractéristiqueValeur nominale du courant de sortie 1 (EF009396)
Valeur de la caractéristique3 A
Nom de la caractéristiqueValeur nominale du courant de sortie 2 (EF009397)
Valeur de la caractéristique0 A
Nom de la caractéristiqueValeur nominale du courant de sortie 3 (EF009398)
Valeur de la caractéristique0 A
Nom de la caractéristiqueProtégé contre les courts-circuits (EF007332)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueTension d'alimentation assignée à CA 50 Hz (EF007076)
Valeur de la caractéristique264 V
Nom de la caractéristiqueTension d'alimentation assignée à CA 60 Hz (EF007077)
Valeur de la caractéristique264 V
Nom de la caractéristiqueTension d'alimentation assignée CC (EF007078)
Valeur de la caractéristique277 V
Nom de la caractéristiqueTension de sortie réglée (EF003092)
Valeur de la caractéristiqueOui
Nom de la caractéristiquePuissance absorbée (EF000346)
Valeur de la caractéristique82 VA
Nom de la caractéristiquePuissance dissipée (EF003034)
Valeur de la caractéristique72 W
Nom de la caractéristiqueStabilisé (EF005302)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFinition du raccordement électrique (EF003961)
Valeur de la caractéristiqueBorne à vis
Nom de la caractéristiqueMontage possible sur barres profilées (EF003972)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueMontage mural possible (EF003973)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté à un montage sur rail (EF001126)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueLargeur de montage (EF000846)
Valeur de la caractéristique30.5 mm
Nom de la caractéristiqueHauteur d'encastrement (EF000332)
Valeur de la caractéristique129.4 mm
Nom de la caractéristiqueMontage direct possible (EF005689)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueLargeur (EF000008)
Valeur de la caractéristique30.5 mm
Nom de la caractéristiqueHauteur (EF000040)
Valeur de la caractéristique129.4 mm
Nom de la caractéristiqueProfondeur (EF000049)
Valeur de la caractéristique127 mm
Nom de la caractéristiqueAdapté aux fonctions de sécurité (EF001597)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueSIL conformément à IEC 61508 (EF009889)
Valeur de la caractéristiqueSans
Nom de la caractéristiqueNiveau de performance selon EN ISO 13849-1 (EF007399)
Valeur de la caractéristiqueSans
Nom de la caractéristiqueClasse de protection (IP) (EF005474)
Valeur de la caractéristiqueIP20
Nom de la caractéristiqueClasse de protection (NEMA) (EF011959)
Valeur de la caractéristique1
