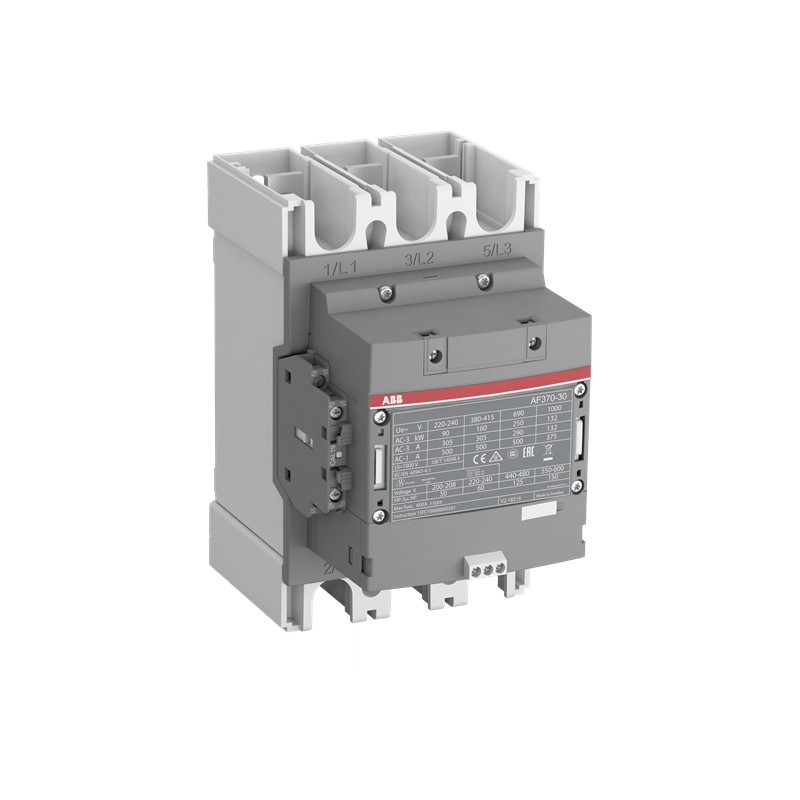

ABB 1SFL607002R3311 1SFL607002R3311 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

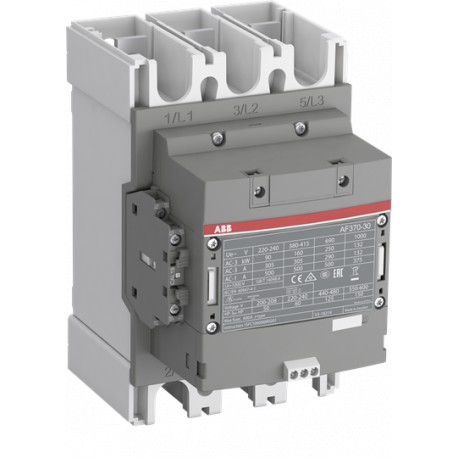

1SFL607002R3311 ABB AF370-30-11-33 Contacteur

Référence: 1SFL607002R3311

Fabricant: ABB

Description:

AF370-30-11-33 Contacteur
AF370-30-11-33 Contactor

Catégories:

  • Appareillage industriel basse tension > Contacteur de puissance pour courant alternatif
  • ABB > Contacteurs et relais thermiques

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB

  • En savoir plus
  • ETIM
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 1.271,93 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 25 jours.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Commande
Quantité minimale de commande1 pièce
Numéro de tarif douanier85364900
Téléchargements populaires
Données EPLAN9AAC175204_EPLAN
Fiche technique, Informations techniques1SBC100214C0202
Fiche technique, Informations techniques (Partie 2)1SAC200017M0002
Instructions et manuels1SFC100008M0201
Dessin dimensionnel CAO2CDC001079B0201
Dimensions
Largeur nette du produit140 mm
Profondeur/longueur nette du produit195.5 mm
Hauteur nette du produit225 mm
Poids net du produit3.9 kg
Technique
Nombre de contacts principaux NON3
Nombre de contacts principaux NC0
Nombre de contacts auxiliaires NO1
Nombre de contacts auxiliaires NC1
Nombre de pôles3P
Tension nominale de fonctionnementCircuit principal 1000 V
Fréquence nominale (f)Circuit principal 60 Hz
Courant thermique conventionnel à l'air libre (Ith)acc. to IEC 60947-4-1, Open Contactors Θ = 40 °C 600 A
Courant de fonctionnement nominal AC-1 (Ie)(1000 V) 60 °C 350 A
(1000 V) 70 °C 290 A
(690 V) 40 °C 600 A
(690 V) 70 °C 400 A
Courant de fonctionnement nominal AC-3 (Ie)(415 V) 55 °C 370 A
(440 V) 55 °C 370 A
(500 V) 55 °C 350 A
(690 V) 55 °C 315 A
(1000 V) 55 °C 141 A
(380 / 400 V) 55 °C 370 A
(220 / 230 / 240 V) 55 °C 370 A
Puissance nominale de fonctionnement AC-3 (Pe)(415 V) 200 kW
(440 V) 200 kW
(500 V) 250 kW
(690 V) 315 kW
(1000 V) 200 kW
(380 / 400 V) 200 kW
(220 / 230 / 240 V) 110 kW
Pouvoir de coupure nominal AC-38 x Ie AC-3
Capacité nominale de production AC-310 x Ie AC-3
Dispositifs de protection contre les courts-circuitsgG Type Fuses 630 A
Courant nominal de courte durée admissible basse tension (Icw)at 40 °C Ambient Temp, in Free Air, from a Cold State 10 s 2960 A
at 40 °C Ambient Temp, in Free Air, from a Cold State 15 min 600 A
at 40 °C Ambient Temp, in Free Air, from a Cold State 1 min 1208 A
at 40 °C Ambient Temp, in Free Air, from a Cold State 1 s 3700 A
at 40 °C Ambient Temp, in Free Air, from a Cold State 30 s 1709 A
Tension d'isolement nominale (Ui)acc. to IEC 60947-4-1 and VDE 0110 (Gr. C) 1000 V
acc. to UL/CSA 1000 V
Tension nominale de tenue aux impulsions (Uimp)8 kV
Fréquence de commutation électrique maximale(AC-1) 300 cycles per hour
(AC-2 / AC-4) 150 cycles per hour
(AC-3) 300 cycles per hour
Durabilité mécanique5 million
Fréquence de commutation mécanique maximale300 cycles per hour
Limites de fonctionnement de la bobine(acc. to IEC 60947-4-1) Uc (at θ ≤ 70 °C)
Tension nominale du circuit de commande (Uc)50 Hz 100 ... 250 V
60 Hz 100 ... 250 V
Fonctionnement en courant continu 100 ... 250 V
Consommation de la bobineHolding at Max. Rated Control Circuit Voltage 50 Hz 17.5 V·A
Holding at Max. Rated Control Circuit Voltage 60 Hz 17.5 V·A
Pull-in at Max. Rated Control Circuit Voltage 50 Hz 385 V·A
Pull-in at Max. Rated Control Circuit Voltage 60 Hz 385 V·A
Pull-in at Max. Rated Control Circuit Voltage DC 410 W
Perte de puissanceat Rated Operating Conditions per Pole 27 W
Temps de fonctionnementEntre la mise hors tension de la bobine et l'ouverture du contact NO (normally open) 37 ... 47 ms
Entre la mise sous tension de la bobine et la fermeture du contact NO 25 ... 55 ms
Degré de protectionacc. to IEC 60529, IEC 60947-1, EN 60529 Auxiliary Terminals IP40
Type de terminalCircuit Principal: Barres
Nom du produitBlock Contactor
Technique UL/CSA
Tension de fonctionnement maximale UL/CSACircuit principal 1000 V
Classification d'utilisation générale UL/CSA(1000 V AC) 520 A
Puissance nominale UL/CSA(200 ... 208 V AC) Three Phase 50 Hp
(200 V AC) Three Phase 125 hp
(208 V AC) Three Phase 125 hp
(220 ... 240 V AC) Three Phase 60 Hp
(220 ... 240 V AC) Three Phase 150 hp
(440 ... 480 V AC) Three Phase 125 Hp
(440 ... 480 V AC) Three Phase 300 hp
(550 ... 600 V AC) Three Phase 150 Hp
(550 ... 600 V AC) Three Phase 350 hp
Environnemental
Température de l'air ambiantClose to Contactor Fitted with Thermal O/L Relay (0.85 ... 1.1 Uc) -25 ... 55 °C
Close to Contactor without Thermal O/L Relay (0.85 ... 1.1 Uc) -40 ... 70 °C
Close to Contactor for Storage -40 ... 70 °C
Altitude maximale de fonctionnement autoriséeWithout Derating 3000 m
Conformité des matériaux
Modèle de rapport sur les minéraux de conflit (CMRT)9AKK108467A5658
Déclaration REACH2CMT2021-006202
Informations RoHS2CMT2021-006277
Statut RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Loi sur le contrôle des substances toxiques - TSCA2CMT2023-006525
DEEE B2C / B2BBusiness To Business
Catégorie DEEE5. Petit équipement (Dimensions extérieures inférieures à 50 cm)
ABB EcoSolutions
ABB EcoSolutionsOui
Déchets destinés à l'enfouissement en décharge - DestinationDéchet non-dangereux mis en décharge, lorsqu’il n’existe aucune autre alternative à moins de 100km d’un bâtiment -
Instructions de démontage en fin de vie1SFC100112M0002
Déclaration environnementale de produit - DEP1SFC100104D0201
Amélioration de l'efficacité énergétique pour les clientsEfficacité du produit - Produit considéré comme plus économe en énergie par rapport à un produit similaire sur le marché. -
Taux de recyclabilité du produit selon la norme EN45555Concu pour utiliser des ressources recyclables et réutilisables - Norme EN45555 - 76.3 %
Teneur en matériaux durables dans le produit (% en poids)Métal recyclé - 33 %
Certificats et déclarations
Certificat A2L – UL9AKK108468A6695
Certificat ABS14-LD1092198-PDA
Certificat BVBV_36353_A0BV
Certificat CBSE-89316
Certificat CCSGB14T00030
Certificat CQCCQC2014010304676670
CQC2014010304673866
Déclaration de conformité - CCC2020980304001305
2020980304001068
Déclaration de conformité - CE2CMT2015-005439
Déclaration de conformité - UKCA2CMT2020-006118
Certificat DNVDNV_E-14043
Certificat EAC9AKK107046A8618
Certificat GLGL_95073-14HH
Certificat LRLR_14_70011(E1)
Certificat PRSTE_2092_880423_16
Certificat RINAELE060313XG_002
Certificat RMRS9AKK107045A6978
Certificat UL20121217-E36588
Carte de référencement ULUL_E36588
Informations sur l’emballage
Nombre d’unités au niveau d’emballage 1box 1 pièce
Largeur du niveau d’emballage 1263 mm
Profondeur/Longueur du niveau d’emballage 1203 mm
Hauteur du niveau d’emballage 1289 mm
Poids brut du colis niveau 14.6 kg
Code EAN du niveau d’emballage 17320500504598
Classifications et normes externes
Code de classification des objetsQ
ETIM 7EC000066 - Power contactor, AC switching
ETIM 8EC000066 - Power contactor, AC switching
ETIM 9EC000066 - Power contactor, AC switching
eClassV11.0 : 27371003
UNSPSC39121529
Code de catégorie granulaire IDEA (IGCC)4758 >> Iec Contactors
Numéro E (Finlande)3707535
Numéro E (Suède)3210543

ETIM for 1SFL607002R3311 Appareillage industriel basse tension (EC000066)

Nom de la caractéristiqueTension d'alimentation de courant nominal à CA 50 Hz (EF003978)
Valeur de la caractéristique100 V
Nom de la caractéristiqueTension d'alimentation de courant nominal à CA 60 Hz (EF003979)
Valeur de la caractéristique100 V
Nom de la caractéristiqueTension d'alimentation de courant nominal CC (EF003980)
Valeur de la caractéristique100 V
Nom de la caractéristiqueType de tension d'actionnement (EF008242)
Valeur de la caractéristiqueCA/CC
Nom de la caractéristiqueCourant de fonctionnement nominal CA-1, 400 V (EF001393)
Valeur de la caractéristique600 A
Nom de la caractéristiqueCourant de fonctionnement nominal CA-3, 400 V (EF001392)
Valeur de la caractéristique370 A
Nom de la caractéristiquePuissance de fonctionnement nominale, CA-3, 400 V (EF001364)
Valeur de la caractéristique200 kW
Nom de la caractéristiquePuissance de fonctionnement nominale NEMA (EF011960)
Valeur de la caractéristique44.7420 kW
Nom de la caractéristiqueAdapté à un montage sur rail (EF001126)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueNombre de contacts auxiliaires à fermeture (EF001376)
Valeur de la caractéristique1
Nom de la caractéristiqueNombre de contacts auxiliaires à ouverture (EF001377)
Valeur de la caractéristique1
Nom de la caractéristiqueType de raccordement du circuit principal (EF006819)
Valeur de la caractéristiqueBorne à vis
Nom de la caractéristiqueNombre de contacts ouverture en tant que contacts principaux (EF001375)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts à fermeture en tant que contacts principaux (EF001374)
Valeur de la caractéristique3
