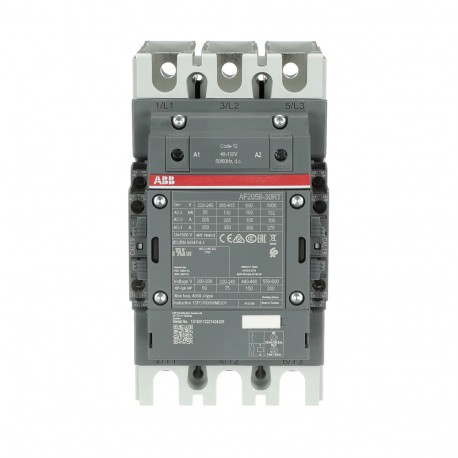

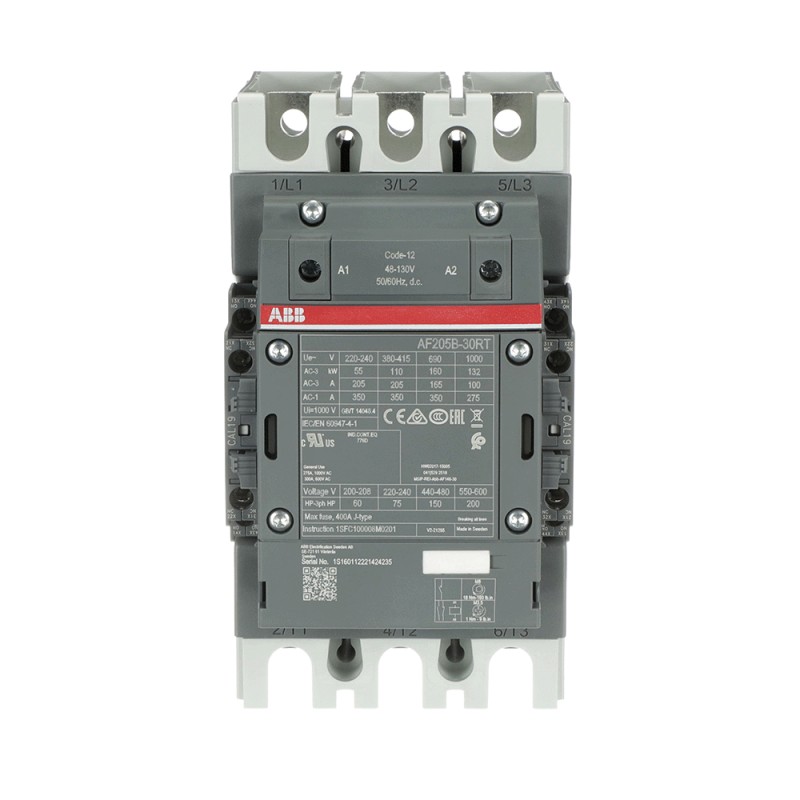

1SFL527062R1222 ABB AF205B-30-22RT-12 Contacteur

0/5 - 0 Opiniones

Référence 1SFL527062R1222

Fabricant: ABB

Description:

AF205B-30-22RT-12 Contacteur

Plus de détails

Catégories:

Contacteurs et relais thermiques

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB

Garantie, réparation et dévolution.

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Produits consultés

Les plus vendus

▲

En savoir plus

▲

Commande
Quantité minimale de commande	1 pièce
Numéro de tarif douanier	85364900
Téléchargements populaires
Fiche technique, Informations techniques	1SBC100214C0202
Fiche technique, Informations techniques (Partie 2)	1SAC200017M0002
Instructions et manuels	1SFC100008M0201
Dessin dimensionnel CAO	2CDC001079B0201
Dimensions
Largeur nette du produit	105 mm
Profondeur/longueur nette du produit	152 mm
Hauteur nette du produit	196 mm
Poids net du produit	2.4 kg
Technique
Nombre de contacts principaux NON	3
Nombre de contacts principaux NC	0
Nombre de contacts auxiliaires NO	2
Nombre de contacts auxiliaires NC	2
Nombre de pôles	3P
Normes	IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60947-4-1, CSA C22.2 No. 60947-4-1, IEC 60077-1 (applicable parts), IEC 60077-2 (applicable parts), EN 50155 (applicable parts), TR CU 001/2011, IEC 61373, For compliance confirmation on applicable parts based on your application and combination, please consult your ABB sales representatives.
Tension nominale de fonctionnement	Circuit principal 1000 V
Fréquence nominale (f)	Circuit principal 50 / 60 Hz
Courant de fonctionnement nominal AC-1 (I_e)	(1000 V) 40 °C 275 A
	(1000 V) 60 °C 250 A
	(1000 V) 70 °C 200 A
	(690 V) 40 °C 350 A
	(690 V) 60 °C 300 A
	(690 V) 70 °C 240 A
Courant de fonctionnement nominal AC-3 (I_e)	(415 V) 55 °C 205 A
	(440 V) 55 °C 205 A
	(500 V) 55 °C 165 A
	(690 V) 55 °C 165 A
	(1000 V) 55 °C 100 A
	(380 / 400 V) 55 °C 205 A
	(220 / 230 / 240 V) 55 °C 205 A
Courant de fonctionnement nominal DC-1 (I_e)	(100 V) 1 Pole, 40 °C 350 A
	(100 V) 1 Pole, 60 °C 300 A
	(100 V) 1 Pole, 70 °C 240 A
	(110 V) 2 Poles in Series, 40 °C 350 A
	(110 V) 2 Poles in Series, 60 °C 300 A
	(110 V) 2 Poles in Series, 70 °C 240 A
	(110 V) 3 Poles in Series, 40 °C 350 A
	(110 V) 3 Poles in Series, 60 °C 300 A
	(110 V) 3 Poles in Series, 70 °C 240 A
	(175 V) 2 Poles in Series, 40 °C 350 A
	(175 V) 2 Poles in Series, 60 °C 300 A
	(175 V) 2 Poles in Series, 70 °C 240 A
	(200 V) 2 Poles in Series, 40 °C 350 A
	(200 V) 2 Poles in Series, 60 °C 300 A
	(200 V) 2 Poles in Series, 70 °C 240 A
	(220 V) 3 Poles in Series, 40 °C 350 A
	(220 V) 3 Poles in Series, 60 °C 300 A
	(220 V) 3 Poles in Series, 70 °C 240 A
	(260 V) 3 Poles in Series, 40 °C 350 A
	(260 V) 3 Poles in Series, 60 °C 300 A
	(260 V) 3 Poles in Series, 70 °C 240 A
	(300 V) 3 Poles in Series, 40 °C 350 A
	(300 V) 3 Poles in Series, 60 °C 300 A
	(300 V) 3 Poles in Series, 70 °C 240 A
	(72 V) 1-Pole, 40 °C 350 A
	(72 V) 1-Pole, 60 °C 300 A
	(72 V) 1-Pole, 70 °C 240 A
	(72 V) 2 Poles in Series, 40 °C 350 A
	(72 V) 2 Poles in Series, 60 °C 300 A
	(72 V) 2 Poles in Series, 70 °C 240 A
	(72 V) 3 Poles in Series, 40 °C 350 A
	(72 V) 3 Poles in Series, 60 °C 300 A
	(72 V) 3 Poles in Series, 70 °C 240 A
	(90 V) 1 Pole, 40 °C 350 A
	(90 V) 1 Pole, 60 °C 300 A
	(90 V) 1 Pole, 70 °C 240 A
Courant de fonctionnement nominal DC-3 (I_e)	(110 V) 2 Poles in Series, 40 °C 275 A
	(110 V) 2 Poles in Series, 60 °C 275 A
	(110 V) 2 Poles in Series, 70 °C 240 A
	(110 V) 3 Poles in Series, 40 °C 275 A
	(110 V) 3 Poles in Series, 60 °C 275 A
	(110 V) 3 Poles in Series, 70 °C 240 A
	(220 V) 3 Poles in Series, 40 °C 275 A
	(220 V) 3 Poles in Series, 60 °C 275 A
	(220 V) 3 Poles in Series, 70 °C 240 A
	(72 V) 2 Poles in Series, 40 °C 275 A
	(72 V) 2 Poles in Series, 60 °C 275 A
	(72 V) 2 Poles in Series, 70 °C 240 A
	(72 V) 3 Poles in Series, 40 °C 275 A
	(72 V) 3 Poles in Series, 60 °C 275 A
	(72 V) 3 Poles in Series, 70 °C 240 A
Courant de fonctionnement nominal DC-5 (I_e)	(110 V) 2 Poles in Series, 40 °C 275 A
	(110 V) 2 Poles in Series, 60 °C 275 A
	(110 V) 2 Poles in Series, 70 °C 240 A
	(110 V) 3 Poles in Series, 40 °C 275 A
	(110 V) 3 Poles in Series, 60 °C 275 A
	(110 V) 3 Poles in Series, 70 °C 240 A
	(220 V) 3 Poles in Series, 40 °C 275 A
	(220 V) 3 Poles in Series, 60 °C 275 A
	(220 V) 3 Poles in Series, 70 °C 240 A
	(72 V) 2 Poles in Series, 40 °C 275 A
	(72 V) 2 Poles in Series, 60 °C 275 A
	(72 V) 2 Poles in Series, 70 °C 240 A
	(72 V) 3 Poles in Series, 40 °C 275 A
	(72 V) 3 Poles in Series, 60 °C 275 A
	(72 V) 3 Poles in Series, 70 °C 240 A
Puissance nominale de fonctionnement AC-3 (P_e)	(415 V) 110 kW
	(440 V) 132 kW
	(500 V) 110 kW
	(690 V) 160 kW
	(1000 V) 132 kW
	(380 / 400 V) 110 kW
	(220 / 230 / 240 V) 55 kW
Pouvoir de coupure nominal AC-3e	8.5 x Ie AC-3e
Capacité nominale de production AC-3	10 x Ie AC-3
Capacité nominale de production AC-3e	12 x Ie AC-3e
Courant nominal de courte durée admissible basse tension (I_cw)	at 40 °C Ambient Temp, in Free Air, from a Cold State 10 s 350 A
	at 40 °C Ambient Temp, in Free Air, from a Cold State 15 min 947 A
	at 40 °C Ambient Temp, in Free Air, from a Cold State 1 min 2050 A
	at 40 °C Ambient Temp, in Free Air, from a Cold State 1 s 1640 A
	at 40 °C Ambient Temp, in Free Air, from a Cold State 30 s 670 A
Tension d'isolement nominale (U_i)	acc. to IEC 60947-4-1 and VDE 0110 (Gr. C) 1000 V
	acc. to UL/CSA 600 V
Fréquence de commutation électrique maximale	(AC-1) 300 cycles per hour
	(AC-3) 300 cycles per hour
Durabilité mécanique	5 million
Fréquence de commutation mécanique maximale	300 cycles per hour
Limites de fonctionnement de la bobine	(acc. to IEC 60947-4-1) 0.85 x Uc Min. ... 1.1 x Uc Max. (at θ ≤ 70 °C)
Tension nominale du circuit de commande (U_c)	50 Hz / 60 Hz 48 ... 130 V
	Fonctionnement en courant continu 48 ... 130 V
Consommation de la bobine	Holding at Max. Rated Control Circuit Voltage 50 Hz 14.5 V·A
	Holding at Max. Rated Control Circuit Voltage 60 Hz 14.5 V·A
	Holding at Max. Rated Control Circuit Voltage DC 2.5 V·A
	Holding at Max. Rated Control Circuit Voltage DC 2.5 W
	Pull-in at Max. Rated Control Circuit Voltage 50 Hz 340 V·A
	Pull-in at Max. Rated Control Circuit Voltage 60 Hz 340 V·A
	Pull-in at Max. Rated Control Circuit Voltage DC 465 V·A
	Pull-in at Max. Rated Control Circuit Voltage DC 465 W
Perte de puissance	8 W
	at Rated Operating Conditions per Pole 8 W
Capacité de connexion du circuit principal	Flexible 2 x 50 ... 95 mm²
	Rigid Cu-Cable 2 x 50 ... 120 mm²
Capacité de connexion du circuit auxiliaire	Flexible with Ferrule 2x 0.75 ... 2.5 mm²
	Flexible with Insulated Ferrule 2x 0.75 ... 2.5 mm²
	Flexible 2x0.75 ... 2.5 mm²
	Solid 2 x 1 ... 4 mm²
	Stranded 2 x 1 .... 4 mm²
Capacité de connexion	Flexible 2 x 50 ... 95 mm²
	Rigid Cu-Cable 2 x 50 ... 120 mm²
Degré de protection	acc. to IEC 60529, IEC 60947-1, EN 60529 Auxiliary Terminals IP40
	acc. to IEC 60529, IEC 60947-1, EN 60529 Coil Terminals IP20
	acc. to IEC 60529, IEC 60947-1, EN 60529 Main Terminals IP00
Couple de serrage	Cable Lug 9 N·m
	Circuit principal 14 ... 31 N·m
Type de terminal	Circuit Principal: Barres
Nom du produit	Block Contactor
Technique UL/CSA
Tension de fonctionnement maximale UL/CSA	Circuit principal 600 V
Classification d'utilisation générale UL/CSA	(1000 V AC) 275 A
Puissance nominale UL/CSA	(200 ... 208 V AC) Three Phase 60 hp
	(220 ... 240 V AC) Three Phase 75 hp
	(440 ... 480 V AC) Three Phase 150 hp
	(550 ... 600 V AC) Three Phase 200 hp
Utilisation du moteur à pleine charge	(200 ... 208 V AC) Three Phase 177 A
	(220 ... 240 V AC) Three Phase 192 A
	(440 ... 480 V AC) Three Phase 180 A
	(550 ... 600 V AC) Three Phase 192 A
Environnemental
Température de l'air ambiant	Close to Contactor Fitted with Thermal O/L Relay (0.85 ... 1.1 Uc) -25 ... 55 °C
	Close to Contactor for Storage -40 ... 70 °C
Altitude maximale de fonctionnement autorisée	Without Derating 3000 m
Conformité des matériaux
Modèle de rapport sur les minéraux de conflit (CMRT)	9AKK108467A5658
Déclaration REACH	2CMT2021-006202
Informations RoHS	2CMT2021-006277
Loi sur le contrôle des substances toxiques - TSCA	2CMT2023-006525
DEEE B2C / B2B	Business To Business
Catégorie DEEE	5. Petit équipement (Dimensions extérieures inférieures à 50 cm)
ABB EcoSolutions
Instructions de démontage en fin de vie	1SFC100112M0001
Déclaration environnementale de produit - DEP	1SFC100095D0201
Certificats et déclarations
Certificat A2L – UL	9AKK108468A6695
Certificat CB	SE-82315
Certificat CQC	CQC2014010304676685
Déclaration de conformité - CCC	2020980304001306
Déclaration de conformité - CE	2CMT2015-005440
Déclaration de conformité - UKCA	2CMT2020-006124
Certificat EAC	9AKK107046A8618
Certificat UR	20150602-E36588_1
Informations sur l’emballage
Nombre d’unités au niveau d’emballage 1	box 1 pièce
Largeur du niveau d’emballage 1	160 mm
Profondeur/Longueur du niveau d’emballage 1	258 mm
Hauteur du niveau d’emballage 1	235 mm
Poids brut du colis niveau 1	3 kg
Code EAN du niveau d’emballage 1	7320500510230
Classifications et normes externes
Code de classification des objets	Q
ETIM 7	EC000066 - Power contactor, AC switching
ETIM 8	EC000066 - Power contactor, AC switching
ETIM 9	EC000066 - Power contactor, AC switching
eClass	V11.0 : 27371003
UNSPSC	39121529
Code de catégorie granulaire IDEA (IGCC)	4755 >> Contactors
