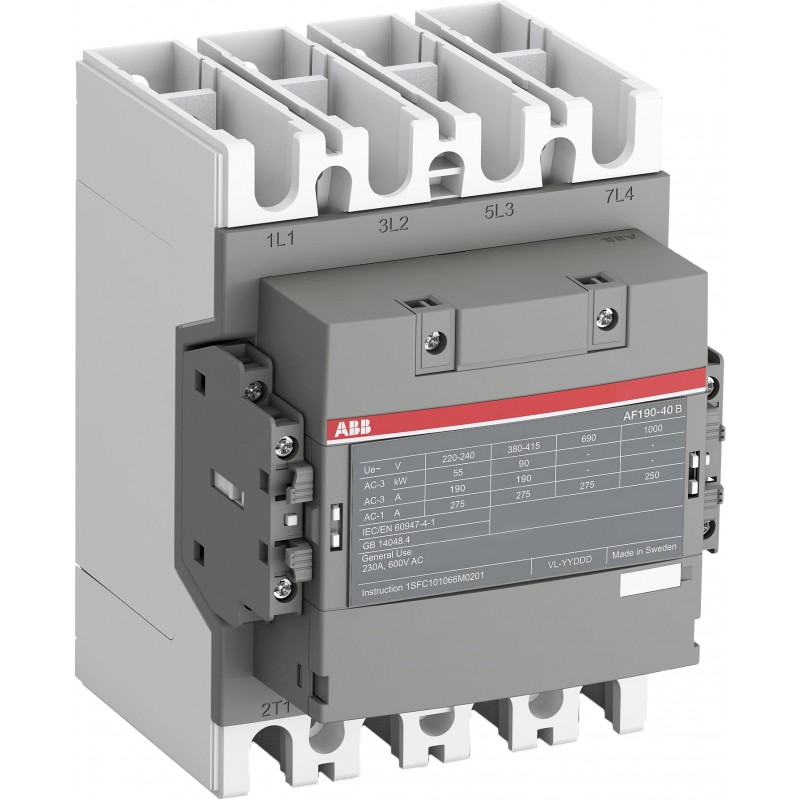

Agrandir l'image Les images sont à titre illustratif. Svp, révisez la fiche technique.

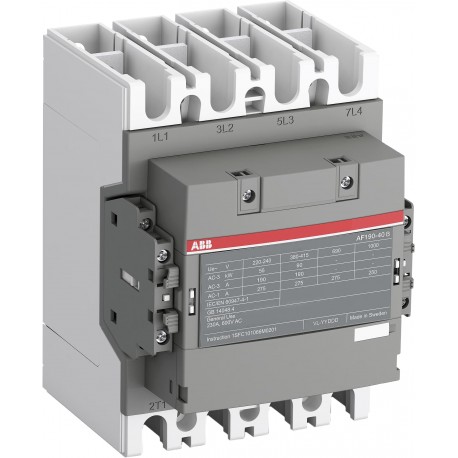

1SFL487262R1222 ABB AF190B-40-22RT-12

0/5 - 0 Opiniones

Référence 1SFL487262R1222

Fabricant: ABB

Description:

AF190B-40-22RT-12

AF190B-40-22RT-12 Contactor

Plus de détails

Catégories:

Contacteurs et relais thermiques

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB

Garantie, réparation et dévolution.

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Produits consultés

1SFL487262R1222 ABB...

Les plus vendus

▲

En savoir plus

▲

Commande
Quantité minimale de commande	1 pièce
Numéro de tarif douanier	85364900
Téléchargements populaires
Fiche technique, Informations techniques	1SBC100214C0202
Fiche technique, Informations techniques (Partie 2)	1SAC200017M0002
Instructions et manuels	1SFC100008M0201
Dessin dimensionnel CAO	2CDC001079B0201
Dimensions
Largeur nette du produit	140 mm
Profondeur/longueur nette du produit	153 mm
Hauteur nette du produit	196 mm
Poids net du produit	3.3 kg
Technique
Nombre de contacts principaux NON	4
Nombre de contacts principaux NC	0
Nombre de contacts auxiliaires NO	2
Nombre de contacts auxiliaires NC	2
Nombre de pôles	4P
Tension nominale de fonctionnement	Circuit principal 1000 V
Fréquence nominale (f)	Circuit principal 50 / 60 Hz
Courant de fonctionnement nominal AC-1 (I_e)	(1000 V) 40 °C 250 A
	(1000 V) 55 °C 225 A
	(1000 V) 60 °C 225 A
	(1000 V) 70 °C 185 A
	(690 V) 40 °C 275 A
	(690 V) 55 °C 250 A
	(690 V) 60 °C 250 A
	(690 V) 70 °C 200 A
Courant de fonctionnement nominal AC-3 (I_e)	(415 V) 55 °C 190 A
	(440 V) 55 °C 190 A
	(380 / 400 V) 55 °C 190 A
	(220 / 230 / 240 V) 55 °C 190 A
Courant de fonctionnement nominal DC-1 (I_e)	(100 V) 1 Pole, 40 °C 250 A
	(100 V) 1 Pole, 60 °C 250 A
	(100 V) 1 Pole, 70 °C 200 A
	(110 V) 2 Poles in Series, 40 °C 250 A
	(110 V) 2 Poles in Series, 60 °C 250 A
	(110 V) 2 Poles in Series, 70 °C 200 A
	(110 V) 3 Poles in Series, 40 °C 250 A
	(110 V) 3 Poles in Series, 60 °C 250 A
	(110 V) 3 Poles in Series, 70 °C 200 A
	(175 V) 2 Poles in Series, 40 °C 250 A
	(175 V) 2 Poles in Series, 60 °C 250 A
	(175 V) 2 Poles in Series, 70 °C 200 A
	(200 V) 2 Poles in Series, 40 °C 250 A
	(200 V) 2 Poles in Series, 60 °C 250 A
	(200 V) 2 Poles in Series, 70 °C 200 A
	(220 V) 3 Poles in Series, 40 °C 250 A
	(220 V) 3 Poles in Series, 60 °C 250 A
	(220 V) 3 Poles in Series, 70 °C 200 A
	(260 V) 3 Poles in Series, 40 °C 250 A
	(260 V) 3 Poles in Series, 60 °C 250 A
	(260 V) 3 Poles in Series, 70 °C 200 A
	(300 V) 3 Poles in Series, 40 °C 250 A
	(300 V) 3 Poles in Series, 60 °C 250 A
	(300 V) 3 Poles in Series, 70 °C 200 A
	(350 V) 4 Poles in Series, 40 °C 250 A
	(350 V) 4 Poles in Series, 60 °C 250 A
	(350 V) 4 Poles in Series, 70 °C 200 A
	(400 V) 4 Poles in Series, 40 °C 250 A
	(400 V) 4 Poles in Series, 60 °C 250 A
	(400 V) 4 Poles in Series, 70 °C 200 A
	(72 V) 1-Pole, 40 °C 250 A
	(72 V) 1-Pole, 60 °C 250 A
	(72 V) 1-Pole, 70 °C 200 A
	(72 V) 2 Poles in Series, 40 °C 250 A
	(72 V) 2 Poles in Series, 60 °C 250 A
	(72 V) 2 Poles in Series, 70 °C 200 A
	(72 V) 3 Poles in Series, 40 °C 250 A
	(72 V) 3 Poles in Series, 60 °C 250 A
	(72 V) 3 Poles in Series, 70 °C 200 A
	(90 V) 1 Pole, 40 °C 250 A
	(90 V) 1 Pole, 60 °C 250 A
	(90 V) 1 Pole, 70 °C 200 A
Courant de fonctionnement nominal DC-3 (I_e)	(110 V) 2 Poles in Series, 40 °C 250 A
	(110 V) 2 Poles in Series, 60 °C 250 A
	(110 V) 2 Poles in Series, 70 °C 200 A
	(110 V) 3 Poles in Series, 40 °C 250 A
	(110 V) 3 Poles in Series, 60 °C 250 A
	(110 V) 3 Poles in Series, 70 °C 200 A
	(220 V) 3 Poles in Series, 40 °C 250 A
	(220 V) 3 Poles in Series, 60 °C 250 A
	(220 V) 3 Poles in Series, 70 °C 200 A
	(72 V) 2 Poles in Series, 40 °C 250 A
	(72 V) 2 Poles in Series, 60 °C 250 A
	(72 V) 2 Poles in Series, 70 °C 200 A
	(72 V) 3 Poles in Series, 40 °C 250 A
	(72 V) 3 Poles in Series, 60 °C 250 A
	(72 V) 3 Poles in Series, 70 °C 200 A
Courant de fonctionnement nominal DC-5 (I_e)	(110 V) 2 Poles in Series, 40 °C 250 A
	(110 V) 2 Poles in Series, 60 °C 250 A
	(110 V) 2 Poles in Series, 70 °C 200 A
	(110 V) 3 Poles in Series, 40 °C 250 A
	(110 V) 3 Poles in Series, 60 °C 250 A
	(110 V) 3 Poles in Series, 70 °C 200 A
	(220 V) 3 Poles in Series, 40 °C 250 A
	(220 V) 3 Poles in Series, 60 °C 250 A
	(220 V) 3 Poles in Series, 70 °C 200 A
	(72 V) 2 Poles in Series, 40 °C 250 A
	(72 V) 2 Poles in Series, 60 °C 250 A
	(72 V) 2 Poles in Series, 70 °C 200 A
	(72 V) 3 Poles in Series, 40 °C 250 A
	(72 V) 3 Poles in Series, 60 °C 250 A
	(72 V) 3 Poles in Series, 70 °C 200 A
Puissance nominale de fonctionnement AC-3 (P_e)	(415 V) 90 kW
	(440 V) 110 kW
	(500 V) 110 kW
	(690 V) 132 kW
	(1000 V) 110 kW
	(380 / 400 V) 90 kW
	(220 / 230 / 240 V) 55 kW
Puissance nominale de fonctionnement AC-3e (P_e)	(415 V) 90 kW
	(440 V) 110 kW
	(500 V) 110 kW
	(690 V) 132 kW
	(1000 V) 110 kW
	(380 / 400 V) 90 kW
	(220 / 230 / 240 V) 55 kW
Pouvoir de coupure nominal AC-3e	8.5 x Ie AC-3e
Capacité nominale de production AC-3	10 x Ie AC-3
Capacité nominale de production AC-3e	12 x Ie AC-3e
Courant nominal de courte durée admissible basse tension (I_cw)	at 40 °C Ambient Temp, in Free Air, from a Cold State 10 s 275 A
	at 40 °C Ambient Temp, in Free Air, from a Cold State 15 min 878 A
	at 40 °C Ambient Temp, in Free Air, from a Cold State 1 min 1900 A
	at 40 °C Ambient Temp, in Free Air, from a Cold State 1 s 1520 A
	at 40 °C Ambient Temp, in Free Air, from a Cold State 30 s 621 A
Tension d'isolement nominale (U_i)	acc. to IEC 60947-4-1 and VDE 0110 (Gr. C) 1000 V
	acc. to UL/CSA 600 V
Fréquence de commutation électrique maximale	(AC-1) 300 cycles per hour
	(AC-3) 300 cycles per hour
Durabilité mécanique	5 million
Fréquence de commutation mécanique maximale	300 cycles per hour
Limites de fonctionnement de la bobine	(acc. to IEC 60947-4-1) 0.85 x Uc Min. ... 1.1 x Uc Max. (at θ ≤ 70 °C)
Tension nominale du circuit de commande (U_c)	50 Hz / 60 Hz 48 ... 130 V
	Fonctionnement en courant continu 48 ... 130 V
Consommation de la bobine	Holding at Max. Rated Control Circuit Voltage 50 Hz 14.5 V·A
	Holding at Max. Rated Control Circuit Voltage 60 Hz 14.5 V·A
	Holding at Max. Rated Control Circuit Voltage DC 2.5 V·A
	Holding at Max. Rated Control Circuit Voltage DC 2.5 W
	Pull-in at Max. Rated Control Circuit Voltage 50 Hz 340 V·A
	Pull-in at Max. Rated Control Circuit Voltage 60 Hz 340 V·A
	Pull-in at Max. Rated Control Circuit Voltage DC 465 V·A
	Pull-in at Max. Rated Control Circuit Voltage DC 465 W
Perte de puissance	15 W
	at Rated Operating Conditions per Pole 15 W
Capacité de connexion du circuit principal	Flexible 2 x 50 ... 95 mm²
	Rigid Cu-Cable 2 x 50 ... 120 mm²
Capacité de connexion du circuit auxiliaire	Flexible with Ferrule 2x 0.75 ... 2.5 mm²
	Flexible with Insulated Ferrule 2x 0.75 ... 2.5 mm²
	Flexible 2x0.75 ... 2.5 mm²
	Solid 2 x 1 ... 4 mm²
	Stranded 2 x 1 .... 4 mm²
Capacité de connexion	Flexible 2 x 50 ... 95 mm²
	Rigid Cu-Cable 2 x 10 ... 95 mm²
Degré de protection	acc. to IEC 60529, IEC 60947-1, EN 60529 Auxiliary Terminals IP40
	acc. to IEC 60529, IEC 60947-1, EN 60529 Coil Terminals IP20
	acc. to IEC 60529, IEC 60947-1, EN 60529 Main Terminals IP00
Couple de serrage	Cable Lug 9 N·m
	Circuit principal 14 ... 31 N·m
Type de terminal	Circuit Principal: Barres
Nom du produit	Block Contactor
Technique UL/CSA
Tension de fonctionnement maximale UL/CSA	Circuit principal 600 V
Classification d'utilisation générale UL/CSA	(1000 V AC) 250 A
Puissance nominale UL/CSA	(200 ... 208 V AC) Three Phase 20 Hp
	(200 V AC) Three Phase 50 hp
	(208 V AC) Three Phase 50 hp
	(220 ... 240 V AC) Three Phase 25 Hp
	(220 ... 240 V AC) Three Phase 60 hp
	(440 ... 480 V AC) Three Phase 60 Hp
	(440 ... 480 V AC) Three Phase 125 hp
	(550 ... 600 V AC) Three Phase 75 Hp
	(550 ... 600 V AC) Three Phase 150 hp
Environnemental
Température de l'air ambiant	Close to Contactor Fitted with Thermal O/L Relay (0.85 ... 1.1 Uc) -25 ... 55 °C
	Close to Contactor for Storage -40 ... 70 °C
Altitude maximale de fonctionnement autorisée	Without Derating 3000 m
Conformité des matériaux
Modèle de rapport sur les minéraux de conflit (CMRT)	9AKK108467A5658
Déclaration REACH	2CMT2021-006202
Informations RoHS	2CMT2021-006277
Loi sur le contrôle des substances toxiques - TSCA	2CMT2023-006525
DEEE B2C / B2B	Business To Business
Catégorie DEEE	5. Petit équipement (Dimensions extérieures inférieures à 50 cm)
ABB EcoSolutions
ABB EcoSolutions	Oui
Déchets destinés à l'enfouissement en décharge - Destination	Déchet non-dangereux mis en décharge, lorsqu’il n’existe aucune autre alternative à moins de 100km d’un bâtiment -
Instructions de démontage en fin de vie	1SFC100112M0001
Déclaration environnementale de produit - DEP	1SFC100095D0201
Amélioration de l'efficacité énergétique pour les clients	Efficacité du produit - Le produit nécessite moins d'énergie pour fonctionner par rapport à un produit similaire sur le marché. -
Taux de recyclabilité du produit selon la norme EN45555	Concu pour utiliser des ressources recyclables et réutilisables - Norme EN45555 - 79.2 %
Teneur en matériaux durables dans le produit (% en poids)	Métal recyclé - 35 %
Certificats et déclarations
Certificat CB	SEMKO_SE-77322
Certificat CQC	CQC2014010304676685
Déclaration de conformité - CCC	2020980304001306
Déclaration de conformité - CE	2CMT2015-005440
Déclaration de conformité - UKCA	2CMT2020-006124
Certificat EAC	9AKK107046A8618
Certificat UR	20150602-E73397_1
Informations sur l’emballage
Nombre d’unités au niveau d’emballage 1	box 1 pièce
Largeur du niveau d’emballage 1	166 mm
Profondeur/Longueur du niveau d’emballage 1	238 mm
Hauteur du niveau d’emballage 1	180 mm
Poids brut du colis niveau 1	3.9 kg
Code EAN du niveau d’emballage 1	7320500510209
Classifications et normes externes
Code de classification des objets	Q
ETIM 7	EC000066 - Power contactor, AC switching
ETIM 8	EC000066 - Power contactor, AC switching
ETIM 9	EC000066 - Power contactor, AC switching
eClass	V11.0 : 27371003
UNSPSC	39121529
Code de catégorie granulaire IDEA (IGCC)	4755 >> Contactors

Datasheet - PDF

▲

Titre:	Taille:	Type:
PDF CATALOGUE MOTOR PROTECTION EN.pdf	240 Mbytes
