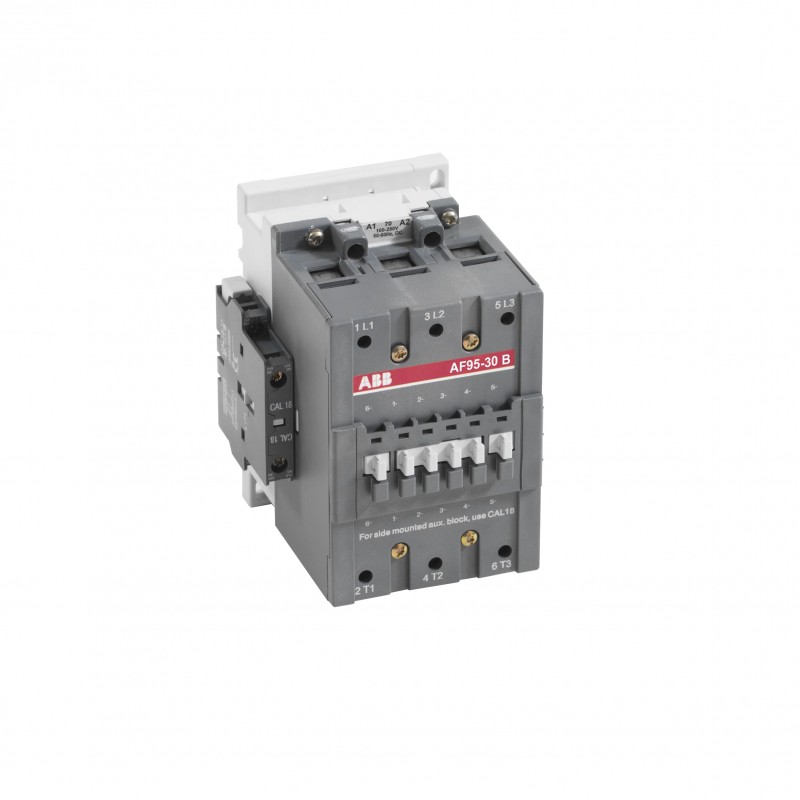

1SFL437063R7211 ABB Af95B-30-11 20-60V DC Contacteur Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

1SFL437063R7211 ABB Af95B-30-11 20-60V DC Contacteur

1SFL437063R7211

ABB

Af95B-30-11 20-60V DC Contacteur

Plus de détails


Contacteurs et relais thermiques

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Commande
Quantité minimale de commande1 pièce
Numéro de tarif douanier85364900
Téléchargements populaires
Fiche technique, Informations techniques1SBC100192C0206
Instructions et manuels5309660-60
Dimensions
Largeur nette du produit102 mm
Profondeur/longueur nette du produit123.5 mm
Hauteur nette du produit148 mm
Poids net du produit1.9 kg
Diagramme des dimensions53540923-1
Technique
Nombre de contacts principaux NON3
Nombre de contacts principaux NC0
Nombre de contacts auxiliaires NO1
Nombre de contacts auxiliaires NC1
Nombre de pôles3P
NormesIEC/EN 60947-1, IEC/EN 60947-4-1, UL 60947-4-1, CSA C22.2 No. 60947-4-1, IEC 60077-1 (applicable parts), IEC 60077-2 (applicable parts), EN 50155 (applicable parts), TR CU 001/2011, IEC 61373, For compliance confirmation on applicable parts based on your application and combination, please consult your ABB sales representatives.
Tension nominale de fonctionnementCircuit principal 1000 V
Courant thermique conventionnel à l'air libre (Ith)acc. to IEC 60947-4-1, Open Contactors Θ = 40 °C 145 A
Courant de fonctionnement nominal AC-1 (Ie)(690 V) 40 °C 145 A
(690 V) 55 °C 135 A
(690 V) 70 °C 115 A
Courant de fonctionnement nominal AC-3 (Ie)(415 V) 55 °C 96 A
(440 V) 55 °C 93 A
(500 V) 55 °C 80 A
(690 V) 55 °C 65 A
(1000 V) 55 °C 30 A
(380 / 400 V) 55 °C 96 A
(220 / 230 / 240 V) 55 °C 96
Courant de fonctionnement nominal DC-1 (Ie)(110 V) 2 Poles in Series, 40 °C 145 A
(110 V) 2 Poles in Series, 55 °C 135 A
(110 V) 2 Poles in Series, 70 °C 115 A
(110 V) 3 Poles in Series, 40 °C 145 A
(110 V) 3 Poles in Series, 55 °C 135 A
(110 V) 3 Poles in Series, 70 °C 115 A
(220 V) 3 Poles in Series, 40 °C 145 A
(220 V) 3 Poles in Series, 55 °C 135 A
(220 V) 3 Poles in Series, 70 °C 115 A
Courant de fonctionnement nominal DC-3 (Ie)(110 V) 2 Poles in Series, 40 °C 145 A
(110 V) 2 Poles in Series, 55 °C 135 A
(110 V) 2 Poles in Series, 70 °C 115 A
(110 V) 3 Poles in Series, 40 °C 145 A
(110 V) 3 Poles in Series, 55 °C 135 A
(110 V) 3 Poles in Series, 70 °C 115 A
(220 V) 3 Poles in Series, 40 °C 145 A
(220 V) 3 Poles in Series, 55 °C 135 A
(220 V) 3 Poles in Series, 70 °C 115 A
(72 V) 1-Pole, 40 °C 130 A
(72 V) 1-Pole, 55 °C 130 A
(72 V) 1-Pole, 70 °C 115 A
Courant de fonctionnement nominal DC-5 (Ie)(110 V) 2 Poles in Series, 40 °C 145 A
(110 V) 2 Poles in Series, 55 °C 135 A
(110 V) 2 Poles in Series, 70 °C 115 A
(110 V) 3 Poles in Series, 40 °C 145 A
(110 V) 3 Poles in Series, 55 °C 135 A
(110 V) 3 Poles in Series, 70 °C 115 A
(220 V) 3 Poles in Series, 40 °C 145 A
(220 V) 3 Poles in Series, 55 °C 135 A
(220 V) 3 Poles in Series, 70 °C 115 A
Puissance nominale de fonctionnement AC-3 (Pe)(415 V) 55 kW
(440 V) 55 kW
(500 V) 55 kW
(690 V) 55 kW
(1000 V) 40 kW
(380 / 400 V) 45 kW
(220 / 230 / 240 V) 25 kW
Pouvoir de coupure nominal AC-38 x Ie AC-3
Capacité nominale de production AC-310 x Ie AC-3
Dispositifs de protection contre les courts-circuitsgG Type Fuses 160 A
Capacité de coupure maximalecos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 440 V 1160 A
cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 690 V 800 A
Tension d'isolement nominale (Ui)acc. to IEC 60947-4-1 and VDE 0110 (Gr. C) 1000 V
acc. to UL/CSA 600 V
Tension nominale de tenue aux impulsions (Uimp)Circuit principal 8 kV
Fréquence de commutation électrique maximale(AC-1) 300 cycles per hour
(AC-2 / AC-4) 150 cycles per hour
(AC-3) 300 cycles per hour
Durabilité mécanique10 million
Fréquence de commutation mécanique maximale300 cycles per hour
Limites de fonctionnement de la bobine(acc. to IEC 60947-4-1) 0.85 x Uc Min. ... 1.1 x Uc Max. (at θ ≤ 70 °C)
Tension nominale du circuit de commande (Uc)Fonctionnement en courant continu 20 ... 60 V
Consommation de la bobineHolding at Max. Rated Control Circuit Voltage 50 Hz 7 V·A
Holding at Max. Rated Control Circuit Voltage 60 Hz 7 V·A
Holding at Max. Rated Control Circuit Voltage DC 2 W
Pull-in at Max. Rated Control Circuit Voltage 50 Hz 350 V·A
Pull-in at Max. Rated Control Circuit Voltage 60 Hz 350 V·A
Pull-in at Max. Rated Control Circuit Voltage DC 400 W
Perte de puissanceat Rated Operating Conditions per Pole 3.5 W
Temps de fonctionnementEntre la mise hors tension de la bobine et la fermeture du contact NC (normally closed) 60 ... 130 ms
Entre la mise hors tension de la bobine et l'ouverture du contact NO (normally open) 55 ... 125 ms
Entre la mise sous tension de la bobine et l'ouverture du contact NC 27 ... 77 ms
Entre la mise sous tension de la bobine et la fermeture du contact NO 30 ... 80 ms
Capacité de connexion du circuit principalBar 30 mm²
Flexible with Cable End 2 x 6 ... 35 mm²
Rigid 2 x 6 ... 65 mm²
Capacité de connexion du circuit auxiliaireFlexible with Ferrule 1x 0.75 ... 2.5 mm²
Flexible with Insulated Ferrule 1x 0.75 ... 2.5 mm²
Flexible 2x0.75 ... 2.5 mm²
Solid 2 x 1 ... 4 mm²
Stranded 2 x 1 .... 4 mm²
Capacité de connexionBar 30 mm²
Flexible with Cable End 2 x 6 ... 35 mm²
Rigid 2 x 6 ... 65 mm²
Degré de protectionacc. to IEC 60529, IEC 60947-1, EN 60529 Coil Terminals IP20
acc. to IEC 60529, IEC 60947-1, EN 60529 Main Terminals IP10
Bornes de connexion (livrées en position ouverte) Pôles principauxM8 hexagon socket screw with single connector
Couple de serrageCircuit principal 8 N·m
Type de terminalSerre-câble
Nom du produitBlock Contactor
Technique UL/CSA
Tension de fonctionnement maximale UL/CSACircuit principal 600 V
Classification d'utilisation générale UL/CSA(600 V AC) 125 A
Puissance nominale UL/CSA(120 V AC) Single Phase 7-1/2 hp
(200 ... 208 V AC) Three Phase 30 hp
(200 V AC) Three Phase 30 hp
(208 V AC) Three Phase 30 hp
(220 ... 240 V AC) Three Phase 30 hp
(240 V AC) Single Phase 20 hp
(440 ... 480 V AC) Three Phase 60 hp
(550 ... 600 V AC) Three Phase 75 hp
Utilisation du moteur à pleine charge(120 V AC) Single Phase 80 A
(200 ... 208 V AC) Three Phase 92 A
(220 ... 240 V AC) Three Phase 80 A
(240 V AC) Single Phase 88 A
(440 ... 480 V AC) Three Phase 77 A
(550 ... 600 V AC) Three Phase 77 A
Environnemental
Température de l'air ambiantClose to Contactor Fitted with Thermal O/L Relay (0.85 ... 1.1 Uc) -25 ... 50 °C
Close to Contactor without Thermal O/L Relay (0.85 ... 1.1 Uc) -40 ... 70 °C
Close to Contactor for Storage -60 ... +80 °C
Altitude maximale de fonctionnement autoriséeWithout Derating 3000 m
Résistance aux chocs selon la norme IEC 60068-2-27Half-sine Pulse for 11 ms, No Change in Contact Position, Open, Shock Direction: A 20 g
Half-sine Pulse for 11 ms, No Change in Contact Position, Closed, Shock Direction: A 20 g
Half-sine Pulse for 11 ms, No Change in Contact Position, Closed, Shock Direction: B1 15 g
Half-sine Pulse for 11 ms, No Change in Contact Position, Closed, Shock Direction: C1 20 g
Half-sine Pulse for 11 ms, No Change in Contact Position, Closed, Shock Direction: C2 20 g
Half-sine Pulse for 11 ms, No Change in Contact Position, Open, Shock Direction: B1 5 g
Half-sine Pulse for 11 ms, No Change in Contact Position, Open, Shock Direction: B2 15 g
Half-sine Pulse for 11 ms, No Change in Contact Position, Open, Shock Direction: C1 20 g
Half-sine Pulse for 11 ms, No Change in Contact Position, Open, Shock Direction: C2 20 g
Conformité des matériaux
Modèle de rapport sur les minéraux de conflit (CMRT)9AKK108467A5658
Déclaration REACH2CMT2021-006202
Informations RoHS2CMT2021-006277
Statut RoHSFollowing EU Directive 2011/65/EU
Loi sur le contrôle des substances toxiques - TSCA2CMT2023-006525
DEEE B2C / B2BBusiness To Business
Catégorie DEEE5. Petit équipement (Dimensions extérieures inférieures à 50 cm)
Certificats et déclarations
Certificat BV13409/C0 BV
Certificat CBSE-73661
Certificat CQCCQC2002010304007860
Déclaration de conformité - CCC2020980304001857
Déclaration de conformité - CE2CMT2015-005436
Déclaration de conformité - UKCA2CMT2020-006118
Certificat EAC9AKK107046A8618
Certificat GLGL_20260-04HH
Certificat LRLR_04-00015-E1
Certificat RINAELE060313XG/002
Certificat RMRSRMRS_12-03683-315
Certificat TÜVMHM-EST-7.70017788e
Informations sur l’emballage
Nombre d’unités au niveau d’emballage 1box 1 pièce
Largeur du niveau d’emballage 1130 mm
Profondeur/Longueur du niveau d’emballage 1265 mm
Hauteur du niveau d’emballage 1162 mm
Poids brut du colis niveau 12.1 kg
Code EAN du niveau d’emballage 17320500318072
Classifications et normes externes
Code de classification des objetsQ
ETIM 7EC000066 - Power contactor, AC switching
ETIM 8EC000066 - Power contactor, AC switching
ETIM 9EC000066 - Power contactor, AC switching
eClassV11.0 : 27371003
UNSPSC39121529
Code de catégorie granulaire IDEA (IGCC)4755 >> Contactors
