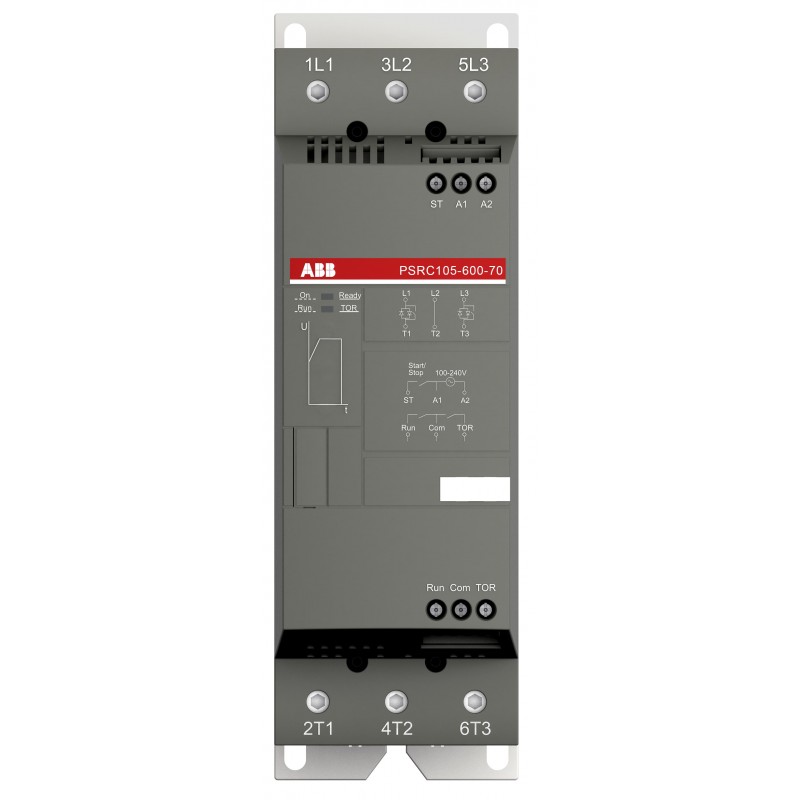

1SFA896215R7000 ABB PSRC105-600-70 COMPRESSEUR SOUPLE ARR.
1SFA896215R7000
ABB
PSRC105-600-70 COMPRESSEUR SOUPLE ARR.
PSRC105-600-70 ARR. DOUX POUR COMPRESSEUR
PSRC105-600-70 Softstarter - 105 A - 208 ... 600 V AC
Appareillage industriel basse tension > Démarreur progressif
Démarreurs progressifs
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB
Related products
▲Les plus vendus
▲En savoir plus
▲| Commande | |
|---|---|
| Quantité minimale de commande | 1 pièce |
| Numéro de tarif douanier | 85371091 |
| Téléchargements populaires | |
| Fiche technique, Informations techniques | 1SFC132012C0201 |
| Instructions et manuels | 1SFC132044M0001 |
| Instructions et manuels (partie 3) | 1SFC132060M0201 |
| Dessin dimensionnel CAO | 2CDC001079B0201 |
| Données EPLAN | 9AAC172778_EPLAN |
| Schéma de câblage | N/A |
| Dimensions | |
| Largeur nette du produit | 180 mm |
| Hauteur nette du produit | 220 mm |
| Profondeur/longueur nette du produit | 70 mm |
| Poids net du produit | 2.1 kg |
| Technique | |
| Tension nominale de fonctionnement | 208 ... 600 V AC |
| Tension d'alimentation de commande nominale (Us) | 100 ... 240 V AC |
| Tension nominale du circuit de commande (Uc) | 24 V DC |
| Fréquence nominale (f) | 50/60 Hz |
| Circuit principal 50 / 60 Hz | |
| Puissance nominale de fonctionnement - Connexion en ligne (Pe) | (230 V) 30 kW |
| (400 V) 55 kW | |
| (500 V) 55 kW | |
| Courant nominal de fonctionnement - Connexion en ligne (Ie) | 105 A |
| Pourcentage du facteur de service | 100 % |
| Protection contre les surcharges | Recommended MS495 80 ... 100 |
| Surcharge électronique intégrée | No |
| Capacité de démarrage au courant nominal maximal Ie | 4xIe for 6s |
| Temps de rampe | Fixed setting |
| Fixed setting | |
| Tension initiale au démarrage | Fixed setting |
| Rampe spéciale de réduction de tension | Fixed setting |
| Fonction de limitation de courant | No |
| Commutateur pour connexion Delta intérieure | Non |
| Relais de signal de marche | Oui |
| Relais de signal de dérivation | Yes |
| Relais de signal de défaut | No |
| Relais de signal de surcharge | Non |
| Indication du signal Rampe de démarrage terminée (LED) | Vert |
| Indication du signal Prêt à démarrer/Veille ON (LED) | Green |
| Indication du signal en marche R (LED) | Green |
| Indication du signal montant/descendant (LED) | Vert |
| Nombre de démarrages par heure à 3,5*Ie pendant 7 s. 50 % du temps ON 50 % du temps OFF | 10 |
| Communication | FiledBusPlug(Optional) |
| Degré de protection | acc. to IEC 60529, IEC 60947-1, EN 60529 Main Terminals IP10 |
| Type de terminal | Circuit Principal: Barres |
| Capacité de connexion du circuit principal | Rigid 1 x 0.75 ... 2.5 mm² |
| Circuit d'alimentation de capacité de connexion | Rigid 2 x 0.75 ... 1.5 |
| Couple de serrage | Circuit de contrôle 0.6 N·m |
| Circuit principal 8 N·m | |
| Circuit d'alimentation 0.6 N·m | |
| Type principal du produit | PSRC105 |
| Fonction | Soft start with voltage ramp |
| Soft stop with voltage ramp | |
| Technique UL/CSA | |
| Puissance nominale UL/CSA | (200 ... 208 V AC) Three Phase 30 Hp |
| (220 ... 240 V AC) Three Phase 40 Hp | |
| (440 ... 480 V AC) Three Phase 75 Hp | |
| (550 ... 600 V AC) Three Phase 100 Hp | |
| Tension de fonctionnement maximale UL/CSA | Circuit principal 600 V |
| Couple de serrage UL/CSA | Circuit de contrôle 5.3 in·lb |
| Circuit principal 70.8 | |
| Circuit d'alimentation 5.3 in·lb | |
| Environnemental | |
| Température de l'air ambiant | Operation -25 ... +60 °C |
| Storage -40 ... +70 °C | |
| Conformité des matériaux | |
| Modèle de rapport sur les minéraux de conflit (CMRT) | 9AKK108467A5658 |
| Déclaration REACH | 2CMT2022-006481 |
| Informations RoHS | 2CMT2022-006500 |
| Statut RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | 1caf577d-084a-43ed-a6ea-ef420754c09b China |
| SCIP simplifié | be1ef16f-bfa2-486c-b0de-8799aca7c457 Norway |
| 2de54615-09a7-41da-b849-3fc082f51eaf Finland | |
| 40e06c20-0396-49fc-aef0-e7508b1f9f04 France | |
| 916c85ba-551b-4ba1-98d7-d96fdf82c4eb Belgium | |
| 35bb92d4-b0f7-4f57-b703-43e995762dc7 Portugal | |
| 2f4494d4-43a2-42d5-b74a-73a61fcbb3c8 Poland | |
| a8ed8939-a8dc-4c26-9571-5ce03e89c729 Denmark | |
| 92d46254-fb63-4085-9f7f-12d0d8edad79 Germany | |
| 01f9a770-a994-49a4-b084-da16b387f1cb Germany | |
| e9445149-3d32-406e-b2f2-a25a781f3eca Netherlands | |
| 0bcacac1-8e50-48c2-9e82-93ed5964a50c Poland | |
| 43187313-2db0-4d8d-9b8f-615558637b3e Bulgaria | |
| cd34d237-04f2-436e-bad7-330255e424b2 Germany | |
| 709894ec-e748-496a-aa6d-c1133247db45 Germany | |
| c3166b80-03af-45aa-be08-8605f75bdabf Germany | |
| fcf67573-ced7-4a74-b157-e203c31cf0dd Estonia | |
| 57855ce1-4092-4c59-93c3-d6d64cb0e0db Sweden | |
| 4ab3076a-3026-42cb-833d-476408a075f8 Poland | |
| 37d21546-1696-4012-bd32-8eefc2f7c749 France | |
| d741e88f-3e4a-4248-aea8-1524869cf40a Sweden | |
| 6f876fe0-b961-433c-a7b6-26dff87361b6 Hungary | |
| 2dad3729-dfb9-4a90-b1b0-a610508bc5bd Spain | |
| 150aa4c2-09e4-48ed-9fd6-a849f6084946 Belgium | |
| 77d85f98-ec4c-4929-a759-db02b69a0722 Croatia | |
| 567d2833-12b0-497f-bfcf-c4b711adbf09 Czech Republic | |
| c0b1ca98-f5e5-4a94-aa6c-778bb01aa03f Hungary | |
| e01e3274-e1f1-4964-9029-1b7dc891883e Greece | |
| Loi sur le contrôle des substances toxiques - TSCA | 2CMT2023-006524 |
| DEEE B2C / B2B | Business To Business |
| Catégorie DEEE | 5. Petit équipement (Dimensions extérieures inférieures à 50 cm) |
| Certificats et déclarations | |
| Certificat CQC | CQC2008010304295498 |
| Déclaration de conformité - CCC | 2020980304001090 |
| Déclaration de conformité - CE | 2CMT003878 |
| Informations sur l’emballage | |
| Largeur du niveau d’emballage 1 | 195 mm |
| Profondeur/Longueur du niveau d’emballage 1 | 86 mm |
| Hauteur du niveau d’emballage 1 | 230 mm |
| Poids brut du colis niveau 1 | 2.3 kg |
| Code EAN du niveau d’emballage 1 | 7320500465592 |
| Nombre d’unités au niveau d’emballage 1 | box 1 pièce |
| Classifications et normes externes | |
| Code de classification des objets | Q |
| ETIM 7 | EC000640 - Soft starter |
| ETIM 8 | EC000640 - Soft starter |
| ETIM 9 | EC000640 - Soft starter |
| eClass | V11.0 : 27370907 |
| UNSPSC | 39121521 |
| Code de catégorie granulaire IDEA (IGCC) | 4740 >> Soft starter |
| Caractéristique | Valeur |
|---|---|
| Courant de fonctionnement nominal Ie 40 °C Tu (EF007039) | 105 A |
| Tension de fonctionnement nominale Ue (EF002418) | 208 V |
| Puissance nominale de moteur triphasé, commutation standard, à 230 V (EF007053) | 30 kW |
| Puissance nominale de moteur triphasé, commutation standard, à 400 V (EF007054) | 55 kW |
| Shunt interne (EF009214) | Oui |
| Avec affichage (EF000458) | Non |
| Régulation du couple de rotation (EF009215) | Non |
| Température ambiante nominale sans déclassement (EF007074) | 40 °C |
| Tension d'alimentation de courant nominal à CA 50 Hz (EF003978) | 100 V |
| Tension d'alimentation de courant nominal à CA 60 Hz (EF003979) | 100 V |
| Type de tension d'actionnement (EF008242) | CA |
| Protection intégrée contre les surcharges du moteur (EF007297) | Non |
| Classe de déclenchement (EF006668) | Ajustable |
| Classe de protection (IP) (EF005474) | IP10 |
| Classe de protection (NEMA) (EF011959) | 1 |
