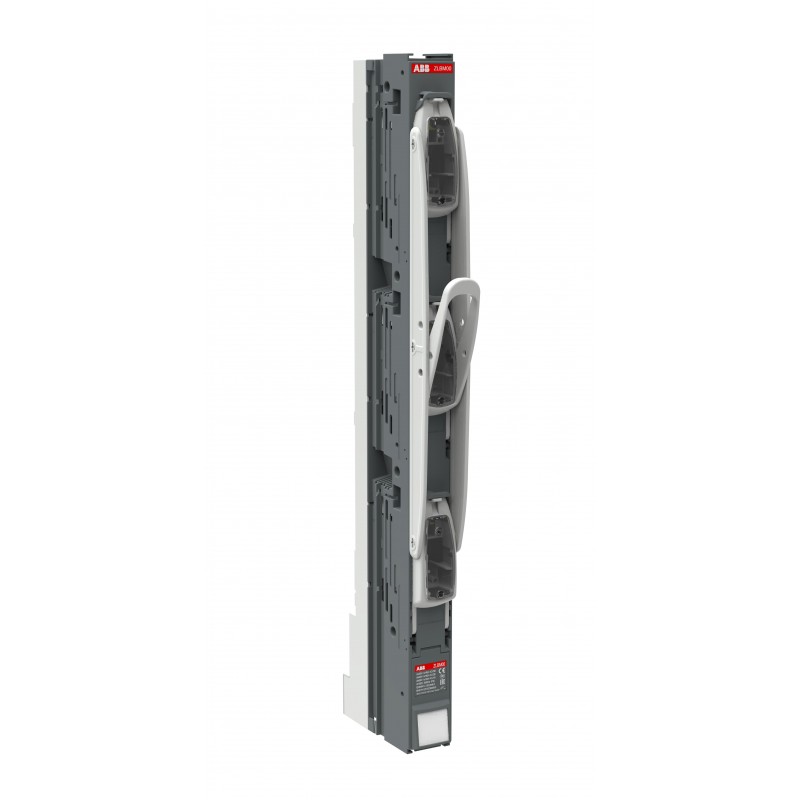

1SEP620010R3020 ABB ZLBM00-3P-V
1SEP620010R3020
ABB
ZLBM00-3P-V
ZLBM00-3P-V Fuse switch disconnector
Commutateurs manuels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB
Les plus vendus
▲En savoir plus
▲| ABB EcoSolutions | |
|---|---|
| Déchets destinés à l'enfouissement en décharge - Destination | Aucun déchet non-dangereux mis en décharge - |
| UL 2799 Zero Waste To Landfill Validation available | |
| Instructions de démontage en fin de vie | 9AKK108470A6421 |
| Conformité des matériaux | |
| Modèle de rapport sur les minéraux de conflit (CMRT) | 9AKK108467A5658 |
| Déclaration REACH | 1SCC011021D0201 |
| Informations RoHS | 1SCC011020D0201 |
| Statut RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Téléchargements populaires | |
| Fiche technique, Informations techniques | 1SEC312023D0201 |
| Instructions et manuels | 9AKK107991A6133 |
| Dessins mécaniques | 9AKK108466A1529 |
| Dessins électriques | 9AKK108466A4607 |
| 9AKK108466A4606 | |
| Environnemental | |
| Degré de protection | Front IP30 |
| Commande | |
| Quantité minimale de commande | 1 pièce |
| Numéro de tarif douanier | 85389099 |
| Pays ou territoire d'origine | Bulgaria |
| Dimensions | |
| Taille du cadre du produit | Low |
| Largeur nette du produit | 48.5 mm |
| Hauteur nette du produit | 662 mm |
| Profondeur/longueur nette du produit | 181 mm |
| Poids net du produit | 1.97 kg |
| Informations sur l’emballage | |
| Nombre d’unités au niveau d’emballage 1 | shrink-wrap 1 pièce |
| Largeur du niveau d’emballage 1 | 48.5 mm |
| Profondeur/Longueur du niveau d’emballage 1 | 181 mm |
| Hauteur du niveau d’emballage 1 | 662 mm |
| Poids brut du colis niveau 1 | 2.1 kg |
| Code EAN du niveau d’emballage 1 | 7025840088165 |
| Technique | |
| Degré de protection | Front IP30 |
| Gestionnaire de types de périphériques (DTM) | Fuseswitchdisconnector |
| Distance entre les phases | 185 mm |
| Surveillance électronique des fusibles | Non |
| Taille du fusible | NH00 |
| Système de fusibles | DIN |
| Type de poignée | 3P |
| Nombre de pôles | 3P |
| Perte de puissance | at Rated Load 33.6 W |
| Courant nominal (In) | Circuit principal 160 A |
| Tension nominale de tenue aux impulsions (Uimp) | Circuit principal 8 kV |
| Tension d'isolement nominale (Ui) | 1000 V |
| Courant de fonctionnement nominal AC-20B | (690 V) 125 A |
| (500 V) 160 A | |
| (400 V) 160 A | |
| Courant de fonctionnement nominal AC-21B (Ie) | (690 V) 125 A |
| (500 V) 160 A | |
| (400 V) 160 A | |
| Courant de fonctionnement nominal AC-22B (Ie) | (400 V) 160 A |
| (500 V) 160 A | |
| (1000 V) 125 A | |
| Courant de fonctionnement nominal AC-23B (Ie) | (400V) 160 A |
| Tension nominale de fonctionnement | Circuit principal 1000 V AC |
| Normes | IEC60947-3 |
| Type de terminal | V-Clamp |
| Couple de serrage | 10 N·m |
| Longueur de dénudage des fils | 22 mm |
| Technique UL/CSA | |
| Longueur de dénudage des fils | 22 mm |
| Couple de serrage | 10 N·m |
| Certificats et déclarations | |
| Déclaration de conformité - CE | 1SEP500046P0001 |
| Classifications et normes externes | |
| Code de classification des objets | Q |
| ETIM 9 | EC001040 - Fuse switch disconnector |
| ETIM 10 | EC001041 - End bracket for terminal block |
| eClass | V11.1 : 27371401 |
| Catégorie DEEE | 4. Equipement large (Dimensions supérieures à 50 cm) |
| Numéro E (Finlande) | 3660411 |
