ABBCommutateurs manuels1SEP101892R0001 ABB XLP DESC. 2 3P 400A SANS TERME.

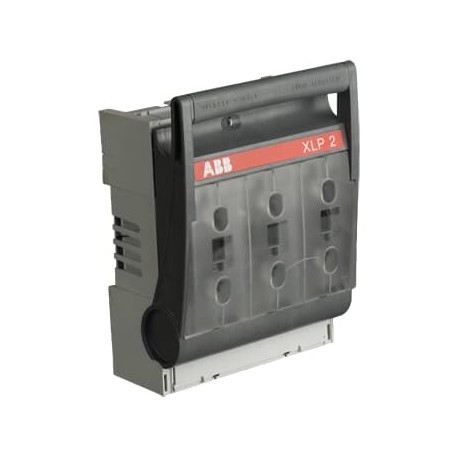

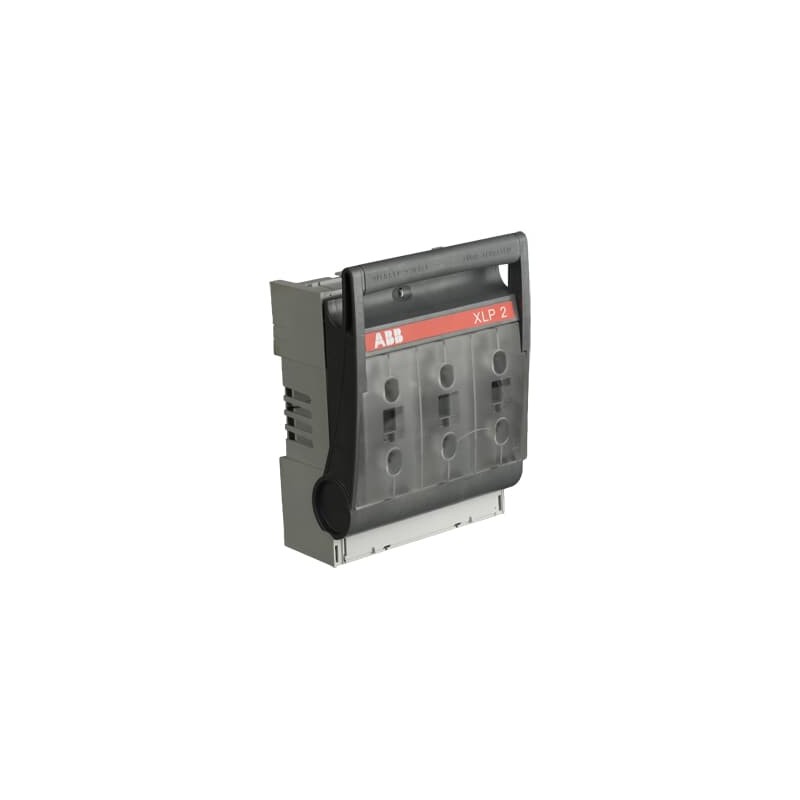

ABB 1SEP101892R0001 1SEP101892R0001 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

1SEP101892R0001 ABB XLP DESC. 2 3P 400A SANS TERME.

Référence: 1SEP101892R0001

Fabricant: ABB

Description:

XLP DESC. 2 3P 400A SANS TERME.
XLP2 Fuse Switch Disconnector

Catégories:

  • Appareillage industriel basse tension > Interrupteur sectionneur à fusible
  • ABB > Commutateurs manuels

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB

  • En savoir plus
  • ETIM
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 329,63 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 7-8 jours.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

ABB EcoSolutions
ABB EcoSolutionsOui
Déchets destinés à l'enfouissement en décharge - DestinationAucun déchet non-dangereux mis en décharge -
UL 2799 Zero Waste To Landfill Validation available
Instructions de démontage en fin de vie9AKK108469A3432
Déclaration environnementale de produit - DEP9AKK108468A2201
9AKK108468A2281
Taux de recyclabilité du produit selon la norme EN45555Concu pour utiliser des ressources recyclables et réutilisables - Norme EN45555 - 94.1 %
Conformité des matériaux
Modèle de rapport sur les minéraux de conflit (CMRT)9AKK108467A5658
Déclaration REACH1SCC011021D0201
Informations RoHS1SCC011020D0201
Statut RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Téléchargements populaires
Fiche technique, Informations techniques1SEC312012D0201
Instructions et manuelsNo Instructions and Manuals needed
Déclaration environnementale de produit - DEP9AKK108468A2201
9AKK108468A2281
Environnemental
Degré de protectionIP30
Commande
Quantité minimale de commande1 pièce
Numéro de tarif douanier85389099
Pays ou territoire d'origineBulgaria
China
Dimensions
Largeur nette du produit210 mm
Hauteur nette du produit290 mm
Profondeur/longueur nette du produit130 mm
Poids net du produit2.3 kg
Informations sur l’emballage
Nombre d’unités au niveau d’emballage 1shrink-wrap 1 pièce
Largeur du niveau d’emballage 1210 mm
Profondeur/Longueur du niveau d’emballage 1130 mm
Hauteur du niveau d’emballage 1290 mm
Poids brut du colis niveau 12.5 kg
Code EAN du niveau d’emballage 17025840016861
Code EAN du niveau d’emballage 27025840016861
Technique
Degré de protectionIP30
Gestionnaire de types de périphériques (DTM)Fuseswitchdisconnector
Surveillance électronique des fusiblesNon
Taille du fusibleNH2
Système de fusiblesDIN
Type de poignéeFront cover 3P
Type de montageBaseplate
Nombre de pôles3P
Perte de puissanceat Rated Load 13 W
Courant de court-circuit conditionnel nominal (Inc)(690 V) 50 kiloampere rms
Courant nominal (In)400 A
Fréquence nominale (f)Circuit principal 50/60 Hz
Tension nominale de tenue aux impulsions (Uimp)Circuit principal 8 kV
Courant de fonctionnement nominal AC-21B (Ie)(690 V) 315 A
Courant de fonctionnement nominal AC-22B (Ie)(500 V) 400 A
(800 V) 400 A
Tension nominale de fonctionnement500 V AC
690 V AC
Tension nominale (Ur)500 V AC
690 V AC
Fonctions spécialesNot Included
NormesIEC60947-3
GB/T14048.3
Type de terminalBornes à œillets
Certificats et déclarations
Déclaration de conformité - CE1SEP500050P0001
Classifications et normes externes
Code de classification des objetsS
ETIM 9EC001040 - Fuse switch disconnector
ETIM 10EC001040 - Fuse switch disconnector
eClassV11.1 : 27371401
Catégorie DEEE5. Petit équipement (Dimensions extérieures inférieures à 50 cm)
Numéro E (Suède)3171956

ETIM for 1SEP101892R0001 Appareillage industriel basse tension (EC001040)

Nom de la caractéristiqueFinition interrupteur général (EF006981)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFinition interrupteur de sécurité (EF006985)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueTension de fonctionnement nominale max. Ue en CA (EF007355)
Valeur de la caractéristique690 V
Nom de la caractéristiqueCourant permanent nominal Iu (EF001389)
Valeur de la caractéristique315 A
Nom de la caractéristiqueIntensité de court-circuit nominale conditionnelle Iq (EF001444)
Valeur de la caractéristique50 kA
Nom de la caractéristiqueAdapté aux inserts de fusibles (EF006692)
Valeur de la caractéristiqueNH2
Nom de la caractéristiqueNombre de pôles (EF001391)
Valeur de la caractéristique3
Nom de la caractéristiqueType de raccordement du circuit principal (EF006819)
Valeur de la caractéristiqueRaccordement par boulon
Nom de la caractéristiqueÉquipée de connecteurs (EF011696)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueAdapté à une fixation sur sol (EF007243)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté à une fixation frontale (EF007246)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté à un montage en saillie de barres collectrices (EF007259)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFinition de l'élément d'actionnement (EF006976)
Valeur de la caractéristiqueAutre
Nom de la caractéristiquePosition de l'élément d'actionnement (EF009410)
Valeur de la caractéristiqueAvant
Nom de la caractéristiqueCommande motorisée en option (EF007386)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueCommande motorisée intégrée (EF006697)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueFinition interrupteur de dispositif d'arrêt d'urgence (EF006959)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueClasse de protection (IP), face avant (EF003118)
Valeur de la caractéristiqueIP30
