ABBBoîtier moulé "Isomax-Tmax"1SDA107583R1 ABB XT6S 800 Ekip Dip LS/I In 630 4p F F

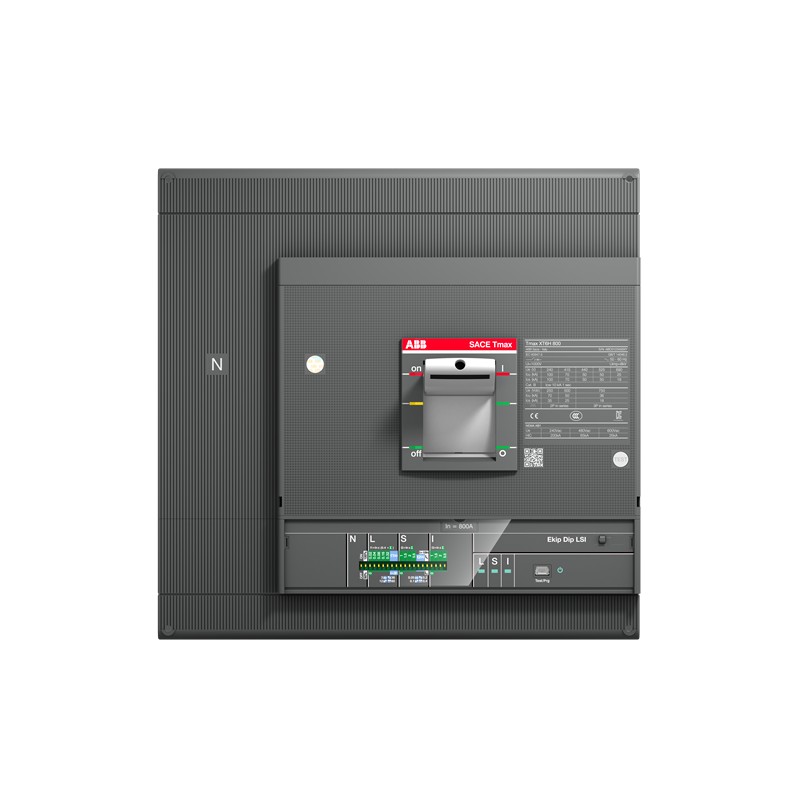

ABB 1SDA107583R1 1SDA107583R1 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

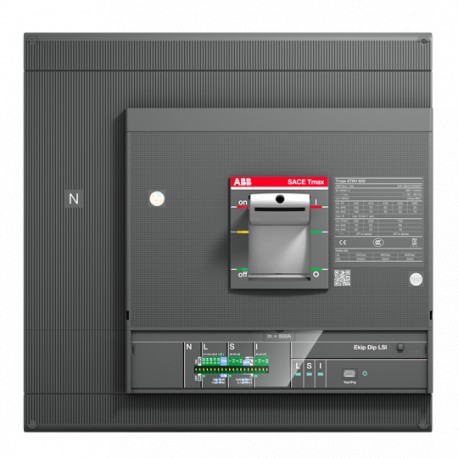

1SDA107583R1 ABB XT6S 800 Ekip Dip LS/I In 630 4p F F

Référence: 1SDA107583R1

Fabricant: ABB

Description:

XT6S 800 Ekip Dip LS/I In=630 4p F F

Catégories:

  • Appareillage industriel basse tension > Disjoncteur pour protection de transformateur, de générateur et d'installation
  • ABB > Boîtier moulé "Isomax-Tmax"

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB

  • En savoir plus
  • ETIM
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 3.367,20 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 25 jours.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

EN SAVOIR PLUS

ABB EcoSolutions
ABB EcoSolutionsOui
Déchets destinés à l'enfouissement en décharge - DestinationUL 2799 Zero Waste To Landfill Validation available
Instructions de démontage en fin de vie9AKK108468A2356
Déclaration environnementale de produit - DEP9AKK108468A9752
9AKK108468A2295
Durée de vie prolongée du produitModularité du produit
Taux de recyclabilité du produit selon la norme EN45555Concu pour utiliser des ressources recyclables et réutilisables - Norme EN45555 - 60 %
Conformité des matériaux
Déclaration REACH9AKK108466A1425
Informations RoHS9AKK108466A1424
Statut RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Modèle de rapport sur les minéraux de conflit (CMRT)9AKK108467A5658
Loi sur le contrôle des substances toxiques - TSCA9AKK108467A8326
SCIPc7536c1d-6485-4a72-8a6e-4cebcb2e4a7a China
SCIP simplifié2b16368e-a92a-49b8-b3f2-f75a9d3e1bae Croatia
155b06a2-4c9d-418d-af58-ed471cae08ed Poland
da6613c6-afa7-48ac-a1a7-cc5d6afa39ca Sweden
db7d7bcb-6f66-4d1b-adb9-ea5dadecc5ed Bulgaria
53a54f9e-8b6d-4759-829a-3d8de97bf0bb Portugal
ebf8d28b-b198-4f21-9b2e-9eeb7217816c Finland
ef734bec-1b4d-4518-8be7-d14875c02c8a Czech Republic
a48029b6-524c-430a-a8c0-a690ecec83ca Germany
0ed41386-c8a1-4eb6-b321-ef70996058ef Poland
4bd3397f-1fbe-4f8f-b29b-bab4528ff8a2 France
8f8ea69a-e871-4048-97c4-4fa1b8ae4c40 Norway
53897cb8-c137-4f7e-82da-845c67962490 Germany
7e47314d-55b5-47bd-a967-4b2d2adb652d Netherlands
6c53ed93-dec6-4c98-ad05-521be8cb7536 Hungary
df693b87-5523-4b6c-a83c-8a14241d86cb Greece
68c3cf75-a3bc-4b81-89e0-669e9151288c Sweden
d92fcece-5e58-45f5-8d62-8102ca9e87d6 Poland
06af8e27-c884-4e25-9553-7cd70dc3899c Estonia
d75a4fb2-5334-4093-97aa-687490e38ad7 Germany
bebeb222-5105-4e8a-b2fb-c78d94d3902c France
ca3c3bba-3851-42fe-85f3-c1f091d9ef87 Germany
060e893e-1622-4dc0-bf03-57ea24c40957 Germany
d040afd6-0cb9-4112-aaa5-e9c6981e06a9 Spain
2554e11e-3c35-46a5-8ec9-c0f8081e280f Hungary
a8afc1f4-fc06-453c-bac5-1465f052cf9a Denmark
07eba17c-2991-43d3-9dc3-3f95eb20f321 Belgium
097e79a0-f109-4dd7-90b7-774eea5286ae Belgium
Environnemental
Informations environnementales9AKK108467A6707
Commande
Code de commande États-Unis et CanadaXT6SE4630EFF000XXX
Numéro E (Finlande)3641880
Numéro E (Norvège)4380587
EAN8015644102364
Quantité minimale de commande1 pièce
Numéro de tarif douanier85362090
Dimensions
Largeur nette du produit280 mm
Hauteur nette du produit268 mm
Profondeur/longueur nette du produit103.5 mm
Poids net du produit12 kg
Informations sur l’emballage
Nombre d’unités au niveau d’emballage 1box 1 pièce
Largeur du niveau d’emballage 1305 mm
Hauteur du niveau d’emballage 1285 mm
Profondeur/Longueur du niveau d’emballage 1370 mm
Poids brut du colis niveau 114 kg
Code EAN du niveau d’emballage 18015644102364
Informations Complémentaires
Type de disjoncteur à associerPower Distribution
Type principal du produitSACE Tmax XT
Nom du produitMoulded Case Circuit Breaker
Type de produitAutomatic Circuit Breaker
Convient à la classe de produitsSACE Tmax XT
VersionF
Dessin dimensionnel CAO1SDH002065A1214
1SDH002065A1245
Technique
Type de configurationLoose or configurable
Type actuelAC
Durabilité électrique5000 cycle
60 cycles per hour
Durabilité mécanique20000 cycle
120 cycles per hour
Nombre de pôles4P
Commande multiple1 pièce
Perte de puissance33.2 W
Courant nominal (In)630 A
Fréquence nominale (f)50/60 Hz
Tension nominale de tenue aux impulsions (Uimp)8 kV
Tension d'isolement nominale (Ui)1000 V
Tension nominale de fonctionnement690 V AC
Pouvoir de coupure nominal en court-circuit (Ics)(220 V AC) 85 kA
(230 V AC) 85 kA
(240 V AC) 85 kA
(380 V AC) 50 kA
(415 V AC) 50 kA
(440 V AC) 45 kA
(500 V AC) 35 kA
(525 V AC) 35 kA
(690 V AC) 22 kA
Courant nominal de courte durée admissible basse tension (Icw)10 kA
Pouvoir de coupure ultime en court-circuit (Icu)(220 V AC) 85 kA
(230 V AC) 85 kA
(240 V AC) 85 kA
(380 V AC) 50 kA
(415 V AC) 50 kA
(440 V AC) 45 kA
(500 V AC) 35 kA
(525 V AC) 35 kA
(690 V AC) 22 kA
(250 V DC) 2 Poles in Series 50 kA
(500 V DC) 2 Poles in Series 35 kA
(750 V DC) 3 Poles in Series 24 kA
Courant nominal ininterrompu (Iu)800 A
LibérerEkip Dip LS/I
Type de versionEL
Niveau de performance en cas de court-circuitS
NormesIEC60947-2
Sous-typeXT6
Type de connexion du terminalAvant
Certificats et déclarations
Fiche technique, Informations techniques1SDC210100D0206
1SDC210099D0206
Déclaration de conformité - CE9AKK107680A2825
Déclaration de conformité à la loi européenne sur les données1SDH002560A1001
Dessins mécaniques1SDH002012A1101
Schéma de câblage1SDM000005A1001
Instructions et manuels1SDH002012A1001
Classifications et normes externes
ETIM 9EC000228 - Power circuit-breaker for trafo/generator/installation protection
ETIM 10EC000228 - Power circuit-breaker for trafo/generator/installation protection
Catégorie DEEE5. Petit équipement (Dimensions extérieures inférieures à 50 cm)
eClassV11.1 : 27370409

ETIM for 1SDA107583R1 Appareillage industriel basse tension (EC000228)

Nom de la caractéristiqueCourant permanent nominal Iu (EF001389)
Valeur de la caractéristique630 A
Nom de la caractéristiqueTension assignée (EF003977)
Valeur de la caractéristique690 V
Nom de la caractéristiqueRéglage de courant du déclencheur de surcharge (EF002336)
Valeur de la caractéristique252.0 A
Nom de la caractéristiquePlage de réglage du déclencheur de court-circuit retardé de courte durée (EF007129)
Valeur de la caractéristique630 A
Nom de la caractéristiquePlage de réglage du déclencheur de court-circuit non retardé (EF007131)
Valeur de la caractéristique630 A
Nom de la caractéristiqueProtection intégrée contre les mises à la terre accidentelles (EF007296)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueType de raccordement du circuit principal (EF006819)
Valeur de la caractéristiqueRaccordement par boulon
Nom de la caractéristiqueType de construction de l'appareil (EF008240)
Valeur de la caractéristiqueTechnique d'encastrement fixe pour appareil encastré
Nom de la caractéristiqueAdapté à un montage de profilés chapeaux (EF007250)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueMontage de profilés chapeaux en option (EF008904)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueNombre de contacts auxiliaires à ouverture (EF001377)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts auxiliaires à fermeture (EF001376)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts auxiliaires à deux directions (EF003531)
Valeur de la caractéristique0
Nom de la caractéristiqueRelais de signalisation de déclenchement disponible (EF007006)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAvec déclencheur à sous-tension intégré (EF001390)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueNombre de pôles (EF001391)
Valeur de la caractéristique4
Nom de la caractéristiquePosition du raccordement de circuit principal (EF006671)
Valeur de la caractéristiqueAvant
Nom de la caractéristiqueFinition de l'élément d'actionnement (EF006976)
Valeur de la caractéristiqueManette
Nom de la caractéristiqueAppareil complet avec unité de protection (EF008906)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueCommande motorisée intégrée (EF006697)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueCommande motorisée en option (EF007386)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueClasse de protection (IP) (EF005474)
Valeur de la caractéristiqueIP20

FICHE TECHNIQUE - PDF

Titre
Taille
Type
PDF CATALOG ABB TMAX XT EN
70 Mbytes
