ABBChâssis "Megamax-Emax"1SDA104631R1 ABB E6.2H/E9 6300 Ekip Dip LSIG 3p WMP

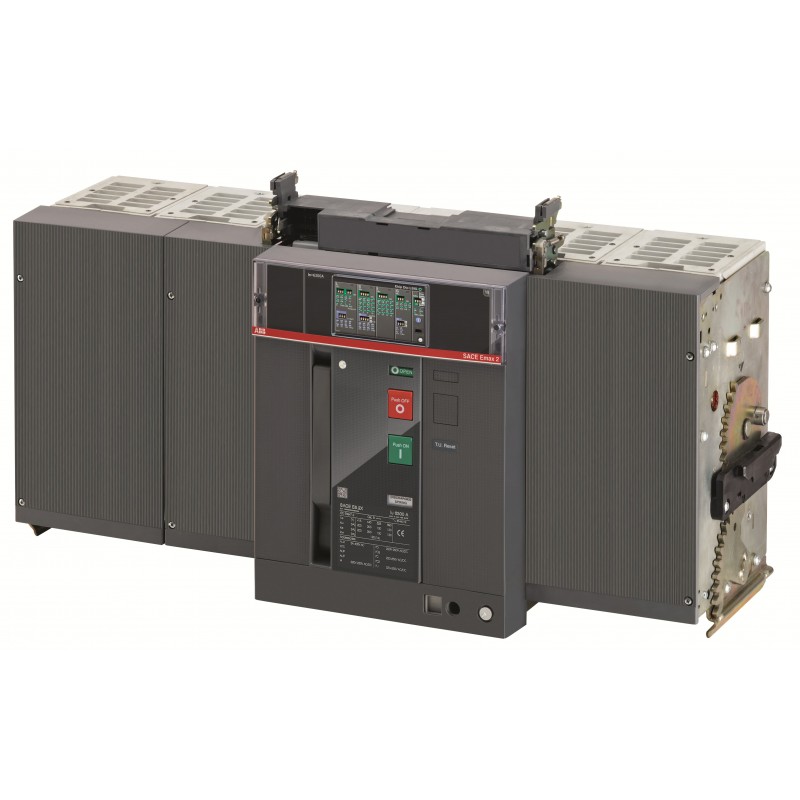

ABB 1SDA104631R1 1SDA104631R1 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

1SDA104631R1 ABB E6.2H/E9 6300 Ekip Dip LSIG 3p WMP

Référence: 1SDA104631R1

Fabricant: ABB

Description:

E6.2H/E9 6300 Ekip Dip LSIG 3p WMP
E6.2H/E9 6300 Ekip Dip LSIG 3p WMP 900V

Catégories:

  • Appareillage industriel basse tension > Disjoncteur pour protection de transformateur, de générateur et d'installation
  • ABB > Châssis "Megamax-Emax"

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB

  • En savoir plus
  • ETIM
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 42.832,31 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 25 jours.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

EN SAVOIR PLUS

ABB EcoSolutions
ABB EcoSolutionsOui
Déchets destinés à l'enfouissement en décharge - DestinationUL 2799 Zero Waste To Landfill Validation available
Instructions de démontage en fin de vie9AKK108468A2364
Déclaration environnementale de produit - DEP9AKK108471A0821
Durée de vie prolongée du produitDes services d'extension à vie sont offerts
Conformité des matériaux
Déclaration REACH9AKK108466A1425
Informations RoHS9AKK108466A1424
Statut RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Modèle de rapport sur les minéraux de conflit (CMRT)9AKK108467A5658
Loi sur le contrôle des substances toxiques - TSCA9AKK108467A8326
SCIP5dfa0499-5e50-4726-bab7-dee2dd4e5ce3 Italy
SCIP simplifié9b0d9127-f4d6-4f28-91d0-378d9bab92c8 Hungary
ed09945a-3dce-4c7e-9f9a-687dca316a58 Germany
33323276-c03d-4cdd-b254-ba12e36b2f2a Sweden
d9f3c746-e04a-4afd-aebb-ee52f8225289 Germany
ee027929-0fed-46c7-ad6f-99565b8be7ac Portugal
23911748-1b13-49df-ae1c-ced193ed42a8 Netherlands
6456ae88-546d-4898-ae1a-37af06871897 Croatia
10b060a1-479b-4f1c-a2ce-160d0ae27f78 France
eb013329-6fb0-4a5a-866e-fb6455886e59 Finland
c28940a2-e1db-4696-8ef4-9a6a4e532dfb Germany
800c8039-8b40-46ec-bb69-93856744f24c Norway
6456ae88-546d-4898-ae1a-37af06871897 Croatia
68a7f565-ba3f-4e80-a0b5-7fbc43133b8c Greece
68a7f565-ba3f-4e80-a0b5-7fbc43133b8c Greece
519b4afc-3452-4dca-9926-224c06041d92 Poland
ee027929-0fed-46c7-ad6f-99565b8be7ac Portugal
7f5ff3ba-160e-44ac-accf-83c200a32816 Poland
367576c0-50fb-476f-acbb-516ecc039002 Germany
87e03408-1fc3-410a-8a18-6a21a9b95adc Spain
7420cf32-9899-46eb-a2fd-31cc0b629eb4 France
ed09945a-3dce-4c7e-9f9a-687dca316a58 Germany
1fb35666-e895-4856-9e38-1cd4655ba76f Hungary
1fb35666-e895-4856-9e38-1cd4655ba76f Hungary
e2d4e67a-376c-4c2d-9af2-2a4827237e50 Estonia
ad25cddb-e61e-4043-87ef-067eef534923 Belgium
87e03408-1fc3-410a-8a18-6a21a9b95adc Spain
e715ea3f-b8ad-4e97-be57-008fb9ed7440 Sweden
c9456c3b-6309-4ca7-a996-ae13605821a2 Poland
d9f3c746-e04a-4afd-aebb-ee52f8225289 Germany
10b060a1-479b-4f1c-a2ce-160d0ae27f78 France
33323276-c03d-4cdd-b254-ba12e36b2f2a Sweden
9b0d9127-f4d6-4f28-91d0-378d9bab92c8 Hungary
23911748-1b13-49df-ae1c-ced193ed42a8 Netherlands
21bdad15-a0d8-409b-b55c-9b5a1095e6e5 Bulgaria
d00317da-ec59-4a6a-8e67-52b75f9d0ded Czech Republic
e2d4e67a-376c-4c2d-9af2-2a4827237e50 Estonia
7420cf32-9899-46eb-a2fd-31cc0b629eb4 France
519b4afc-3452-4dca-9926-224c06041d92 Poland
e715ea3f-b8ad-4e97-be57-008fb9ed7440 Sweden
367576c0-50fb-476f-acbb-516ecc039002 Germany
7f5ff3ba-160e-44ac-accf-83c200a32816 Poland
7e15b200-a702-422b-b85f-efe2aa3a1934 Denmark
c9456c3b-6309-4ca7-a996-ae13605821a2 Poland
d00317da-ec59-4a6a-8e67-52b75f9d0ded Czech Republic
8af0d682-fde2-471d-a489-650a8db84882 Belgium
b5377151-aa93-4077-b9c0-5f4554eca5b7 Germany
eb013329-6fb0-4a5a-866e-fb6455886e59 Finland
21bdad15-a0d8-409b-b55c-9b5a1095e6e5 Bulgaria
7e15b200-a702-422b-b85f-efe2aa3a1934 Denmark
c28940a2-e1db-4696-8ef4-9a6a4e532dfb Germany
800c8039-8b40-46ec-bb69-93856744f24c Norway
b5377151-aa93-4077-b9c0-5f4554eca5b7 Germany
8af0d682-fde2-471d-a489-650a8db84882 Belgium
ad25cddb-e61e-4043-87ef-067eef534923 Belgium
Environnemental
Informations environnementales9AKK108467A6707
Commande
Code de commande États-Unis et Canada96HYETAC000A000000XX
EAN8015644067113
Quantité minimale de commande1 pièce
Numéro de tarif douanier85362090
Dimensions
Largeur nette du produit803 mm
Hauteur nette du produit425 mm
Profondeur/longueur nette du produit383 mm
Poids net du produit120 kg
Informations sur l’emballage
Nombre d’unités au niveau d’emballage 1box 1 pièce
Largeur du niveau d’emballage 1515 mm
Hauteur du niveau d’emballage 1610 mm
Profondeur/Longueur du niveau d’emballage 11000 mm
Poids brut du colis niveau 1129 kg
Code EAN du niveau d’emballage 18015644067113
Informations Complémentaires
Type principal du produitSACE Emax 2
Nom du produitAir Circuit Breaker
Type de produitAir Circuit Breaker
VersionW
Technique
Type actuelAC
Durabilité électriqueUe = 900 V 1000 cycle
10 cycles per hour
Durabilité mécanique12000 cycle
60 cycles per hour
Nombre de pôles3P
Perte de puissance1550 W
Courant nominal (In)6300 A
Tension nominale de tenue aux impulsions (Uimp)acc. to IEC 60947-2 12 kV
Tension d'isolement nominale (Ui)AC 1000 V
Tension nominale de fonctionnement900 V AC
Pouvoir de coupure nominal en court-circuit (Ics)(800 V AC) 90 kA
(900 V AC) 75 kA
Courant nominal de courte durée admissible basse tension (Icw)for 1 s 75 kA
for 3 s 66 kA
Pouvoir de coupure ultime en court-circuit (Icu)(800 V AC) 90 kA
(900 V AC) 75 kA
Courant nominal ininterrompu (Iu)6300 A
Tension nominale (Ur)900 V
LibérerEkip Dip LSIG
Type de versionEL
RemarquesE9
Niveau de performance en cas de court-circuitH
NormesIEC
Sous-typeE6.2
Adapté aux réseaux informatiquesNo
Type de connexion du terminalArrière plat Horizontal
Certificats et déclarations
Fiche technique, Informations techniques1SDC200023D0309
Déclaration de conformité - CE9AKK107680A4890
Instructions et manuels1SDH001000R0004
Classifications et normes externes
ETIM 9EC000228 - Power circuit-breaker for trafo/generator/installation protection
ETIM 10EC000228 - Power circuit-breaker for trafo/generator/installation protection
Code de classification des objetsQ
Catégorie DEEE4. Equipement large (Dimensions supérieures à 50 cm)
eClassV11.1 : 27370409

ETIM for 1SDA104631R1 Appareillage industriel basse tension (EC000228)

Nom de la caractéristiqueCourant permanent nominal Iu (EF001389)
Valeur de la caractéristique6300 A
Nom de la caractéristiqueTension assignée (EF003977)
Valeur de la caractéristique900 V
Nom de la caractéristiqueRéglage de courant du déclencheur de surcharge (EF002336)
Valeur de la caractéristique2520.0 A
Nom de la caractéristiquePlage de réglage du déclencheur de court-circuit retardé de courte durée (EF007129)
Valeur de la caractéristique3780.0 A
Nom de la caractéristiquePlage de réglage du déclencheur de court-circuit non retardé (EF007131)
Valeur de la caractéristique9450.0 A
Nom de la caractéristiqueProtection intégrée contre les mises à la terre accidentelles (EF007296)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueType de raccordement du circuit principal (EF006819)
Valeur de la caractéristiqueRaccordement sur pièce de châssis séparée
Nom de la caractéristiqueType de construction de l'appareil (EF008240)
Valeur de la caractéristiqueTechnique de tiroir pour appareil encastré
Nom de la caractéristiqueAdapté à un montage de profilés chapeaux (EF007250)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueMontage de profilés chapeaux en option (EF008904)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueNombre de contacts auxiliaires à ouverture (EF001377)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts auxiliaires à fermeture (EF001376)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts auxiliaires à deux directions (EF003531)
Valeur de la caractéristique4
Nom de la caractéristiqueRelais de signalisation de déclenchement disponible (EF007006)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueAvec déclencheur à sous-tension intégré (EF001390)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueNombre de pôles (EF001391)
Valeur de la caractéristique3
Nom de la caractéristiquePosition du raccordement de circuit principal (EF006671)
Valeur de la caractéristiqueRaccordement sur pièce de châssis séparée
Nom de la caractéristiqueFinition de l'élément d'actionnement (EF006976)
Valeur de la caractéristiqueContact à poussoir
Nom de la caractéristiqueAppareil complet avec unité de protection (EF008906)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueCommande motorisée intégrée (EF006697)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueCommande motorisée en option (EF007386)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueClasse de protection (IP) (EF005474)
Valeur de la caractéristiqueIP30

FICHE TECHNIQUE - PDF

Titre
Taille
Type
PDF CATALOG EMAX 2 EN
207 Mbytes
