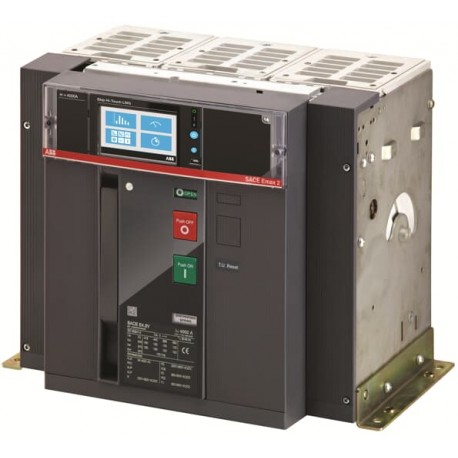

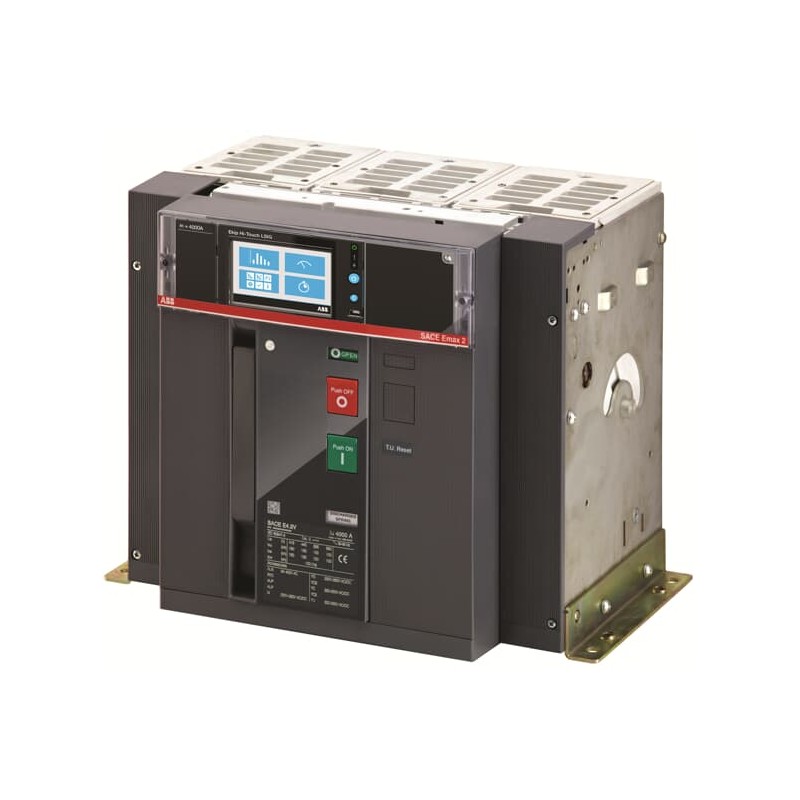

1SDA104386R1 ABB E4.2S/E9 4000 Ekip Touch LSI 3p FHR
1SDA104386R1
ABB
E4.2S/E9 4000 Ekip Touch LSI 3p FHR
E4.2S/E9 4000 Ekip Touch LSI 3p de la FCF
Appareillage industriel basse tension > Disjoncteur pour protection de transformateur, de générateur et d'installation
Châssis "Megamax-Emax"
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB
Les plus vendus
▲En savoir plus
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Oui |
| Déchets destinés à l'enfouissement en décharge - Destination | UL 2799 Zero Waste To Landfill Validation available |
| Instructions de démontage en fin de vie | 9AKK108468A2363 |
| Déclaration environnementale de produit - DEP | 9AKK108471A0821 |
| Conformité des matériaux | |
| Déclaration REACH | 9AKK108466A1425 |
| Informations RoHS | 9AKK108466A1424 |
| Statut RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Modèle de rapport sur les minéraux de conflit (CMRT) | 9AKK108467A5658 |
| Loi sur le contrôle des substances toxiques - TSCA | 9AKK108467A8326 |
| SCIP | 20f87757-b54b-4c0b-804a-1c702b93f1d3 Italy |
| SCIP simplifié | 9a50c707-7c57-469c-8cb6-a8955f97fea7 Hungary |
| 9c7075c6-4072-4c90-81b2-edc7588f7bfb Germany | |
| 63ba05e3-3fdd-4f1b-8ee7-ea84b26d5e7d Denmark | |
| af5df9b1-d7ee-4e62-89cc-0b98686f1850 Bulgaria | |
| a5206cf1-1f48-4680-a0b7-1a9105929765 Germany | |
| 857be332-db10-4d3b-ac38-86156877233d Norway | |
| 37ab73d2-5ce0-4fa3-a808-55a444cf8a56 Belgium | |
| a5206cf1-1f48-4680-a0b7-1a9105929765 Germany | |
| 903c2136-07c2-4451-b2eb-acc975e7e938 Sweden | |
| 37ab73d2-5ce0-4fa3-a808-55a444cf8a56 Belgium | |
| f210f8f0-f576-459f-a669-0410dabecbef Finland | |
| 8710e1f8-dba8-4424-ae0c-3a245e501e77 Poland | |
| 327345d7-e514-4602-942a-461d839489fd Czech Republic | |
| d6fa575e-353d-4c4b-8f28-6f3231475e01 Germany | |
| 758480aa-1533-479c-a6aa-65b5d9e811d5 Poland | |
| 63ba05e3-3fdd-4f1b-8ee7-ea84b26d5e7d Denmark | |
| 857be332-db10-4d3b-ac38-86156877233d Norway | |
| b6e62fba-eba4-4681-8dc1-6b29304882ed Greece | |
| 758480aa-1533-479c-a6aa-65b5d9e811d5 Poland | |
| d6fa575e-353d-4c4b-8f28-6f3231475e01 Germany | |
| 650eb478-f534-4904-8508-cb21374e201c Belgium | |
| a31b6349-88ac-4e25-9b62-d60add9ebdfe Portugal | |
| 6f9ac468-679e-44c5-9994-ca7a9ae208c7 Poland | |
| 56e77be2-596a-4f26-93cc-34e72d392dfa Netherlands | |
| 4bc7c246-ccfe-4698-a4f4-b1b604012545 Germany | |
| 9a50c707-7c57-469c-8cb6-a8955f97fea7 Hungary | |
| 48997b17-5fe0-421e-b519-df49c3156167 Germany | |
| af5df9b1-d7ee-4e62-89cc-0b98686f1850 Bulgaria | |
| 327345d7-e514-4602-942a-461d839489fd Czech Republic | |
| 99ac054b-6a48-48f9-a6ba-55f700d06c12 France | |
| 9c7075c6-4072-4c90-81b2-edc7588f7bfb Germany | |
| b6e62fba-eba4-4681-8dc1-6b29304882ed Greece | |
| 6169a1b6-a7be-40b9-b988-68b38256bc8f Croatia | |
| fefe137f-f7c3-4e89-aadd-1fe6f21e37b4 Sweden | |
| a31b6349-88ac-4e25-9b62-d60add9ebdfe Portugal | |
| f210f8f0-f576-459f-a669-0410dabecbef Finland | |
| 56e77be2-596a-4f26-93cc-34e72d392dfa Netherlands | |
| 6169a1b6-a7be-40b9-b988-68b38256bc8f Croatia | |
| 7cfe6174-c971-431f-b396-d750a1d8033e Spain | |
| 8d0fbf06-d12f-4ca0-a56f-5e81b4494a89 Hungary | |
| 903c2136-07c2-4451-b2eb-acc975e7e938 Sweden | |
| 8710e1f8-dba8-4424-ae0c-3a245e501e77 Poland | |
| 99ac054b-6a48-48f9-a6ba-55f700d06c12 France | |
| 48997b17-5fe0-421e-b519-df49c3156167 Germany | |
| 4bc7c246-ccfe-4698-a4f4-b1b604012545 Germany | |
| fefe137f-f7c3-4e89-aadd-1fe6f21e37b4 Sweden | |
| f583bc58-e431-4933-8d2b-699c02953072 France | |
| 7cfe6174-c971-431f-b396-d750a1d8033e Spain | |
| 650eb478-f534-4904-8508-cb21374e201c Belgium | |
| af28c36a-66fb-48c5-82ce-418f1579b155 Estonia | |
| 6f9ac468-679e-44c5-9994-ca7a9ae208c7 Poland | |
| 8d0fbf06-d12f-4ca0-a56f-5e81b4494a89 Hungary | |
| f583bc58-e431-4933-8d2b-699c02953072 France | |
| af28c36a-66fb-48c5-82ce-418f1579b155 Estonia | |
| Environnemental | |
| Informations environnementales | 9AKK108467A6707 |
| Commande | |
| Code de commande États-Unis et Canada | 94SWERBE000A000000XX |
| EAN | 8015644064662 |
| Quantité minimale de commande | 1 pièce |
| Numéro de tarif douanier | 85362090 |
| Dimensions | |
| Largeur nette du produit | 384 mm |
| Hauteur nette du produit | 371 mm |
| Profondeur/longueur nette du produit | 270 mm |
| Poids net du produit | 56 kg |
| Informations sur l’emballage | |
| Nombre d’unités au niveau d’emballage 1 | box 1 pièce |
| Largeur du niveau d’emballage 1 | 515 mm |
| Hauteur du niveau d’emballage 1 | 610 mm |
| Profondeur/Longueur du niveau d’emballage 1 | 615 mm |
| Poids brut du colis niveau 1 | 81 kg |
| Code EAN du niveau d’emballage 1 | 8015644064662 |
| Informations Complémentaires | |
| Type principal du produit | SACE Emax 2 |
| Nom du produit | Air Circuit Breaker |
| Type de produit | Air Circuit Breaker |
| Version | F |
| Technique | |
| Type actuel | AC |
| Durabilité électrique | Ue = 900 V 1000 cycle |
| 10 cycles per hour | |
| Durabilité mécanique | 20000 cycle |
| 60 cycles per hour | |
| Nombre de pôles | 3P |
| Perte de puissance | 465 W |
| Courant nominal (In) | 4000 A |
| Tension nominale de tenue aux impulsions (Uimp) | acc. to IEC 60947-2 12 kV |
| Tension d'isolement nominale (Ui) | AC 1000 V |
| Tension nominale de fonctionnement | 900 V AC |
| Pouvoir de coupure nominal en court-circuit (Ics) | (800 V AC) 65 kA |
| (900 V AC) 65 kA | |
| Courant nominal de courte durée admissible basse tension (Icw) | for 1 s 65 kA |
| for 3 s 65 kA | |
| Pouvoir de coupure ultime en court-circuit (Icu) | (800 V AC) 65 kA |
| (900 V AC) 65 kA | |
| Courant nominal ininterrompu (Iu) | 4000 A |
| Tension nominale (Ur) | 900 V |
| Libérer | Ekip Touch LSI |
| Type de version | EL |
| Remarques | E9 |
| Niveau de performance en cas de court-circuit | S |
| Normes | IEC |
| Sous-type | E4.2 |
| Adapté aux réseaux informatiques | No |
| Type de connexion du terminal | Arrière plat Horizontal |
| Certificats et déclarations | |
| Fiche technique, Informations techniques | 1SDC200023D0309 |
| Déclaration de conformité - CE | 9AKK107680A4889 |
| Instructions et manuels | 1SDH001000R0004 |
| Instructions et manuels (partie 2) | 1SDH001316R1004 |
| Classifications et normes externes | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Code de classification des objets | Q |
| Catégorie DEEE | 5. Petit équipement (Dimensions extérieures inférieures à 50 cm) |
| eClass | V11.1 : 27370409 |
| Caractéristique | Valeur |
|---|---|
| Courant permanent nominal Iu (EF001389) | 4000 A |
| Tension assignée (EF003977) | 900 V |
| Réglage de courant du déclencheur de surcharge (EF002336) | 1600.0 A |
| Plage de réglage du déclencheur de court-circuit retardé de courte durée (EF007129) | 2400.0 A |
| Plage de réglage du déclencheur de court-circuit non retardé (EF007131) | 6000.0 A |
| Protection intégrée contre les mises à la terre accidentelles (EF007296) | Non |
| Type de raccordement du circuit principal (EF006819) | Raccordement par boulon |
| Type de construction de l'appareil (EF008240) | Technique d'encastrement fixe pour appareil encastré |
| Adapté à un montage de profilés chapeaux (EF007250) | Non |
| Montage de profilés chapeaux en option (EF008904) | Non |
| Nombre de contacts auxiliaires à ouverture (EF001377) | 0 |
| Nombre de contacts auxiliaires à fermeture (EF001376) | 0 |
| Nombre de contacts auxiliaires à deux directions (EF003531) | 4 |
| Relais de signalisation de déclenchement disponible (EF007006) | Oui |
| Avec déclencheur à sous-tension intégré (EF001390) | Non |
| Nombre de pôles (EF001391) | 3 |
| Position du raccordement de circuit principal (EF006671) | Arrière |
| Finition de l'élément d'actionnement (EF006976) | Contact à poussoir |
| Appareil complet avec unité de protection (EF008906) | Oui |
| Commande motorisée intégrée (EF006697) | Non |
| Commande motorisée en option (EF007386) | Oui |
| Classe de protection (IP) (EF005474) | IP30 |
