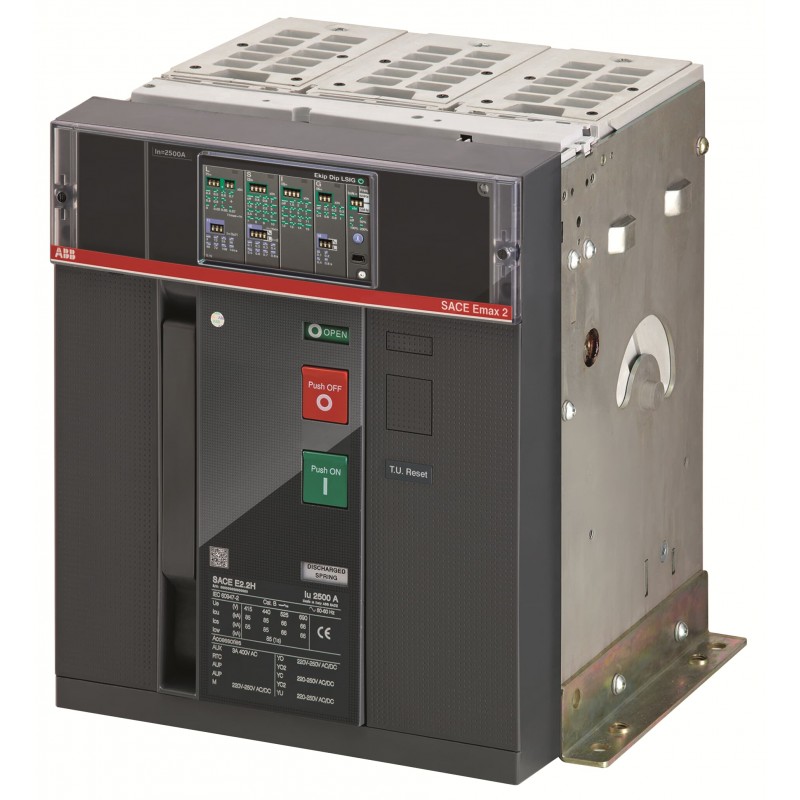

1SDA104348R1 ABB E2.2H/E9 1250 Ekip Dip LSIG 3p FHR
Référence: 1SDA104348R1
Fabricant: ABB
Description:
E2.2H/E9 1250 Ekip Dip LSIG 3p FHR
E2.2H/E9 1250 Ekip Dip 3p LSIG de la FCF
Catégories:
- Appareillage industriel basse tension > Disjoncteur pour protection de transformateur, de générateur et d'installation
- ABB > Châssis "Megamax-Emax"
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB
- En savoir plus
- ETIM
- Commentaires
DERNIÈRE CONSULTÉS
EN SAVOIR PLUS
| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Oui |
| Déchets destinés à l'enfouissement en décharge - Destination | UL 2799 Zero Waste To Landfill Validation available |
| Instructions de démontage en fin de vie | 9AKK108468A2361 |
| Déclaration environnementale de produit - DEP | 9AKK108471A0821 |
| Durée de vie prolongée du produit | Des services d'extension à vie sont offerts |
| Conformité des matériaux | |
| Déclaration REACH | 9AKK108466A1425 |
| Informations RoHS | 9AKK108466A1424 |
| Statut RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Modèle de rapport sur les minéraux de conflit (CMRT) | 9AKK108467A5658 |
| Loi sur le contrôle des substances toxiques - TSCA | 9AKK108467A8326 |
| SCIP | 851d5ce5-a9eb-4fb0-ade0-ab68492b68a4 Italy |
| SCIP simplifié | 3aec2553-09d2-44f5-8052-17f47f441fbd Germany |
| 725c30f1-c8a0-4a60-b63c-1645e7dbe836 Sweden | |
| b285b98b-eb66-4b44-812d-cdce9d5cfc6a Bulgaria | |
| dc00234e-c8ee-49ad-bdf4-5293d4650d0a Hungary | |
| 747b8003-00f0-4f84-8ee0-8aaee66a3c4e Spain | |
| dc938a32-780b-4885-b812-512171ddf124 Belgium | |
| 7d7a1873-7e64-4d1a-a1a8-841338656e2e Poland | |
| 5945f9d8-e4f1-4c7c-a58c-d3182236277c Czech Republic | |
| 89789e52-4057-4f7b-b8e9-d82d443757a4 Poland | |
| 3a17927b-b91b-4406-83ba-a0ccee9a89df Croatia | |
| 3ff34d00-aa0c-4b89-a31a-70a7d6568077 Netherlands | |
| 6245fcb6-9fd2-48dd-961c-cc0e84d1ffde Germany | |
| d3f55b36-41cb-4eba-83ec-d9a37ee2ef2b France | |
| 1a99a59a-f8a9-422e-8c59-dd800ddc08c0 Germany | |
| 953f8205-0edb-48a9-8447-7709677b204e Germany | |
| 3d74a1ee-b9a0-473d-8d37-a9f10095aec1 Denmark | |
| c1814a57-2a72-4b3a-b964-24603d480fc0 Germany | |
| 0b322ecd-dc19-4734-acd8-e52eb826c8be Hungary | |
| 39e1543a-71ba-4458-b8ee-9d2f343b9071 Poland | |
| e51ac7f5-e66f-465d-825a-5ff13e9b3535 Norway | |
| d0a3d530-f0cc-43e9-948f-6599a7a1c68a Finland | |
| a03a9c36-3838-420d-85ea-501ac492ebdc Estonia | |
| 085e0300-3def-4b3f-bc58-71c37eb90ec6 France | |
| 95a728a3-25c7-44da-8717-72f07202d200 Belgium | |
| 9744ade7-a71d-4964-b990-794407b6ccf6 Sweden | |
| 5a62d722-ec5e-4711-b784-9f8b708dd6e9 Greece | |
| 8094350a-c292-4c6d-87a2-b9af2f763b17 Portugal | |
| Environnemental | |
| Informations environnementales | 9AKK108467A6707 |
| Commande | |
| Code de commande États-Unis et Canada | 92HREHBC000A000000XX |
| EAN | 8015644064280 |
| Quantité minimale de commande | 1 pièce |
| Numéro de tarif douanier | 85362090 |
| Dimensions | |
| Largeur nette du produit | 276 mm |
| Hauteur nette du produit | 371 mm |
| Profondeur/longueur nette du produit | 270 mm |
| Poids net du produit | 41 kg |
| Informations sur l’emballage | |
| Nombre d’unités au niveau d’emballage 1 | box 1 pièce |
| Largeur du niveau d’emballage 1 | 515 mm |
| Hauteur du niveau d’emballage 1 | 610 mm |
| Profondeur/Longueur du niveau d’emballage 1 | 515 mm |
| Poids brut du colis niveau 1 | 53 kg |
| Code EAN du niveau d’emballage 1 | 8015644064280 |
| Informations Complémentaires | |
| Type principal du produit | SACE Emax 2 |
| Nom du produit | Air Circuit Breaker |
| Type de produit | Air Circuit Breaker |
| Version | F |
| Technique | |
| Type actuel | AC |
| Durabilité électrique | Ue = 900 V 2000 cycle |
| 30 cycles per hour | |
| Durabilité mécanique | 25000 cycle |
| 60 cycles per hour | |
| Nombre de pôles | 3P |
| Perte de puissance | 83 W |
| Courant nominal (In) | 1250 A |
| Tension nominale de tenue aux impulsions (Uimp) | acc. to IEC 60947-2 12 kV |
| Tension d'isolement nominale (Ui) | AC 1000 V |
| Tension nominale de fonctionnement | 900 V AC |
| Pouvoir de coupure nominal en court-circuit (Ics) | (800 V AC) 65 kA |
| (900 V AC) 65 kA | |
| Courant nominal de courte durée admissible basse tension (Icw) | for 1 s 65 kA |
| for 3 s 65 kA | |
| Pouvoir de coupure ultime en court-circuit (Icu) | (800 V AC) 65 kA |
| (900 V AC) 65 kA | |
| Courant nominal ininterrompu (Iu) | 1250 A |
| Tension nominale (Ur) | 900 V |
| Libérer | Ekip Dip LSIG |
| Type de version | EL |
| Remarques | E9 |
| Niveau de performance en cas de court-circuit | H |
| Normes | IEC |
| Sous-type | E2.2 |
| Adapté aux réseaux informatiques | Yes, 900V |
| Type de connexion du terminal | Arrière plat Horizontal |
| Certificats et déclarations | |
| Fiche technique, Informations techniques | 1SDC200023D0309 |
| Déclaration de conformité - CE | 9AKK107680A4888 |
| Instructions et manuels | 1SDH001000R0004 |
| Classifications et normes externes | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Code de classification des objets | Q |
| Catégorie DEEE | 5. Petit équipement (Dimensions extérieures inférieures à 50 cm) |
| eClass | V11.1 : 27370409 |
ETIM for 1SDA104348R1 Appareillage industriel basse tension (EC000228)
Nom de la caractéristique
Valeur de la caractéristique
Nom de la caractéristiqueCourant permanent nominal Iu (EF001389)
Valeur de la caractéristique1250 A
Nom de la caractéristiqueTension assignée (EF003977)
Valeur de la caractéristique900 V
Nom de la caractéristiqueRéglage de courant du déclencheur de surcharge (EF002336)
Valeur de la caractéristique1250 A
Nom de la caractéristiquePlage de réglage du déclencheur de court-circuit retardé de courte durée (EF007129)
Valeur de la caractéristique12500 A
Nom de la caractéristiquePlage de réglage du déclencheur de court-circuit non retardé (EF007131)
Valeur de la caractéristique1875.0 A
Nom de la caractéristiqueProtection intégrée contre les mises à la terre accidentelles (EF007296)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueType de raccordement du circuit principal (EF006819)
Valeur de la caractéristiqueRaccordement par boulon
Nom de la caractéristiqueType de construction de l'appareil (EF008240)
Valeur de la caractéristiqueTechnique d'encastrement fixe pour appareil encastré
Nom de la caractéristiqueAdapté à un montage de profilés chapeaux (EF007250)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueMontage de profilés chapeaux en option (EF008904)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueNombre de contacts auxiliaires à ouverture (EF001377)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts auxiliaires à fermeture (EF001376)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts auxiliaires à deux directions (EF003531)
Valeur de la caractéristique4
Nom de la caractéristiqueRelais de signalisation de déclenchement disponible (EF007006)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueAvec déclencheur à sous-tension intégré (EF001390)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueNombre de pôles (EF001391)
Valeur de la caractéristique3
Nom de la caractéristiquePosition du raccordement de circuit principal (EF006671)
Valeur de la caractéristiqueArrière
Nom de la caractéristiqueFinition de l'élément d'actionnement (EF006976)
Valeur de la caractéristiqueContact à poussoir
Nom de la caractéristiqueAppareil complet avec unité de protection (EF008906)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueCommande motorisée intégrée (EF006697)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueCommande motorisée en option (EF007386)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueClasse de protection (IP) (EF005474)
Valeur de la caractéristiqueIP30
