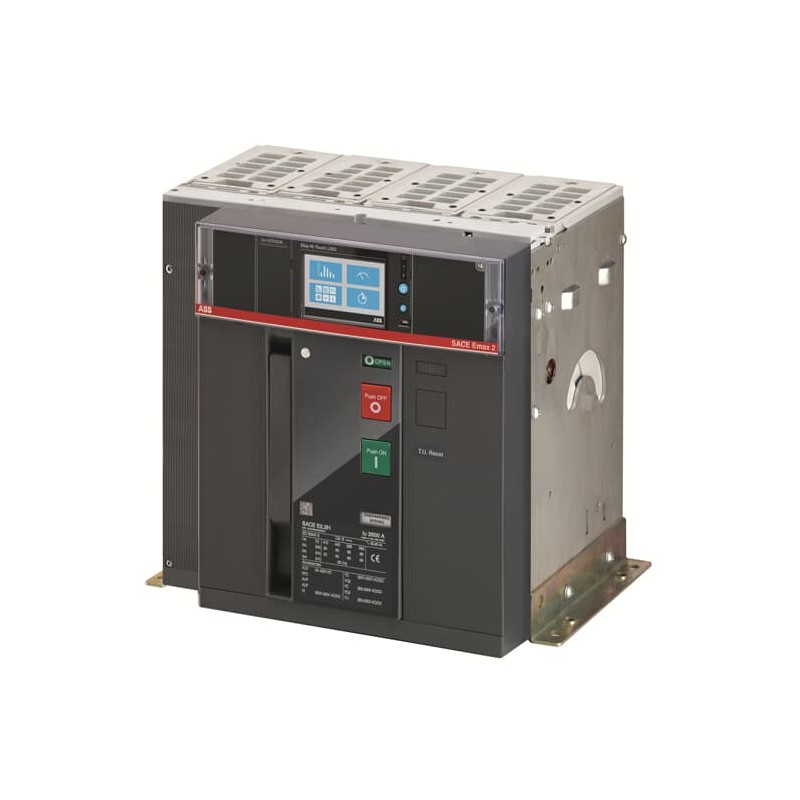

1SDA104346R1 ABB E2.2S/E9 2500 Ekip Touch LSI 4p FHR
Référence: 1SDA104346R1
Fabricant: ABB
Description:
E2.2S/E9 2500 Ekip Touch LSI 4p FHR
E2.2S/E9 2500 Ekip Touch LSI 4p de la FCF
Catégories:
- Appareillage industriel basse tension > Disjoncteur pour protection de transformateur, de générateur et d'installation
- ABB > Châssis "Megamax-Emax"
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB
- En savoir plus
- ETIM
- Commentaires
DERNIÈRE CONSULTÉS
EN SAVOIR PLUS
| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Oui |
| Déchets destinés à l'enfouissement en décharge - Destination | UL 2799 Zero Waste To Landfill Validation available |
| Instructions de démontage en fin de vie | 9AKK108468A2361 |
| Déclaration environnementale de produit - DEP | 9AKK108471A0821 |
| Durée de vie prolongée du produit | Des services d'extension à vie sont offerts |
| Conformité des matériaux | |
| Déclaration REACH | 9AKK108466A1425 |
| Informations RoHS | 9AKK108466A1424 |
| Statut RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Modèle de rapport sur les minéraux de conflit (CMRT) | 9AKK108467A5658 |
| Loi sur le contrôle des substances toxiques - TSCA | 9AKK108467A8326 |
| SCIP | 147845d2-1e17-4389-99e8-73fe0d08ef34 Italy |
| SCIP simplifié | 69979b86-d949-4169-9d31-b9eda0035c0b Poland |
| d4e15d83-1c68-47d9-b5f4-1ab72adc8a9e Norway | |
| 85386d89-5225-4de7-9aff-a6fc1ed08375 Germany | |
| 584b94c9-e9e6-418e-b371-58f8d3822634 France | |
| fe0fd7c2-71be-419e-9ced-74f3b8a96341 Spain | |
| 6ba81214-5428-4332-9e29-2b3601b18032 Poland | |
| a62ad7eb-8b52-4ca4-a3ff-d1f57e18d542 Germany | |
| 2c63bef8-8d83-4b23-a18f-22aed4820003 Sweden | |
| 279ad0ab-71ef-4d11-bc36-41dbba2e87f5 France | |
| 5a26e8aa-389e-47c7-9bf9-126ac5330a9f Belgium | |
| 2f086595-e00b-4c54-8e3e-6e6eae8be99c Hungary | |
| afaa9fe3-e37e-49ab-8370-4f7aeb41d9dc Poland | |
| 3cddfbc7-33d2-43ac-bb72-bce833eb18de Netherlands | |
| e2ed79c8-2ca8-4efc-b29a-f545c7880098 Czech Republic | |
| ce35bb9a-f833-4393-8453-79270fc9341b Croatia | |
| e9f89f59-0bdb-4be7-9b10-fd5ea896d5b9 Greece | |
| b36e3d42-95c8-400d-9d05-7b1c22decd61 Bulgaria | |
| 3371f4f0-90d7-412f-a384-db206d4455df Germany | |
| 46b21fa3-27cb-45c9-875d-5040344572b7 Denmark | |
| ec6e0120-2c57-4989-8f06-b182f08afdee Germany | |
| b8662081-325d-4923-ab08-35f235f3a0e6 Germany | |
| 82e65f09-8f31-45c5-bd1e-b45ce8a83edb Belgium | |
| 8c98a1ec-dd09-4923-816e-ab75982d84dc Finland | |
| 517a683e-e227-423f-88e0-f519e0ac22ad Portugal | |
| cf42b43a-26b8-4997-adb8-069a2a749293 Sweden | |
| Environnemental | |
| Informations environnementales | 9AKK108467A6707 |
| Commande | |
| Code de commande États-Unis et Canada | 9BSUELBE000A000000XX |
| EAN | 8015644064266 |
| Quantité minimale de commande | 1 pièce |
| Numéro de tarif douanier | 85362090 |
| Dimensions | |
| Largeur nette du produit | 366 mm |
| Hauteur nette du produit | 371 mm |
| Profondeur/longueur nette du produit | 270 mm |
| Poids net du produit | 53 kg |
| Informations sur l’emballage | |
| Nombre d’unités au niveau d’emballage 1 | box 1 pièce |
| Largeur du niveau d’emballage 1 | 515 mm |
| Hauteur du niveau d’emballage 1 | 610 mm |
| Profondeur/Longueur du niveau d’emballage 1 | 515 mm |
| Poids brut du colis niveau 1 | 60 kg |
| Code EAN du niveau d’emballage 1 | 8015644064266 |
| Informations Complémentaires | |
| Type principal du produit | SACE Emax 2 |
| Nom du produit | Air Circuit Breaker |
| Type de produit | Air Circuit Breaker |
| Version | F |
| Technique | |
| Type actuel | AC |
| Durabilité électrique | Ue = 900 V 2000 cycle |
| 30 cycles per hour | |
| Durabilité mécanique | 25000 cycle |
| 60 cycles per hour | |
| Nombre de pôles | 4P |
| Perte de puissance | 267 W |
| Courant nominal (In) | 2500 A |
| Tension nominale de tenue aux impulsions (Uimp) | acc. to IEC 60947-2 12 kV |
| Tension d'isolement nominale (Ui) | AC 1000 V |
| Tension nominale de fonctionnement | 900 V AC |
| Pouvoir de coupure nominal en court-circuit (Ics) | (800 V AC) 50 kA |
| (900 V AC) 50 kA | |
| Courant nominal de courte durée admissible basse tension (Icw) | for 1 s 50 kA |
| for 3 s 50 kA | |
| Pouvoir de coupure ultime en court-circuit (Icu) | (800 V AC) 50 kA |
| (900 V AC) 50 kA | |
| Courant nominal ininterrompu (Iu) | 2500 A |
| Tension nominale (Ur) | 900 V |
| Libérer | Ekip Touch LSI |
| Type de version | EL |
| Remarques | E9 |
| Niveau de performance en cas de court-circuit | S |
| Normes | IEC |
| Sous-type | E2.2 |
| Adapté aux réseaux informatiques | Yes, 900V |
| Type de connexion du terminal | Arrière plat Horizontal |
| Certificats et déclarations | |
| Fiche technique, Informations techniques | 1SDC200023D0309 |
| Déclaration de conformité - CE | 9AKK107680A4888 |
| Instructions et manuels | 1SDH001000R0004 |
| Instructions et manuels (partie 2) | 1SDH001316R1004 |
| Classifications et normes externes | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Code de classification des objets | Q |
| Catégorie DEEE | 5. Petit équipement (Dimensions extérieures inférieures à 50 cm) |
| eClass | V11.1 : 27370409 |
ETIM for 1SDA104346R1 Appareillage industriel basse tension (EC000228)
Nom de la caractéristique
Valeur de la caractéristique
Nom de la caractéristiqueCourant permanent nominal Iu (EF001389)
Valeur de la caractéristique2500 A
Nom de la caractéristiqueTension assignée (EF003977)
Valeur de la caractéristique900 V
Nom de la caractéristiqueRéglage de courant du déclencheur de surcharge (EF002336)
Valeur de la caractéristique1000.0 A
Nom de la caractéristiquePlage de réglage du déclencheur de court-circuit retardé de courte durée (EF007129)
Valeur de la caractéristique1500.0 A
Nom de la caractéristiquePlage de réglage du déclencheur de court-circuit non retardé (EF007131)
Valeur de la caractéristique3750.0 A
Nom de la caractéristiqueProtection intégrée contre les mises à la terre accidentelles (EF007296)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueType de raccordement du circuit principal (EF006819)
Valeur de la caractéristiqueRaccordement par boulon
Nom de la caractéristiqueType de construction de l'appareil (EF008240)
Valeur de la caractéristiqueTechnique d'encastrement fixe pour appareil encastré
Nom de la caractéristiqueAdapté à un montage de profilés chapeaux (EF007250)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueMontage de profilés chapeaux en option (EF008904)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueNombre de contacts auxiliaires à ouverture (EF001377)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts auxiliaires à fermeture (EF001376)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts auxiliaires à deux directions (EF003531)
Valeur de la caractéristique4
Nom de la caractéristiqueRelais de signalisation de déclenchement disponible (EF007006)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueAvec déclencheur à sous-tension intégré (EF001390)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueNombre de pôles (EF001391)
Valeur de la caractéristique4
Nom de la caractéristiquePosition du raccordement de circuit principal (EF006671)
Valeur de la caractéristiqueArrière
Nom de la caractéristiqueFinition de l'élément d'actionnement (EF006976)
Valeur de la caractéristiqueContact à poussoir
Nom de la caractéristiqueAppareil complet avec unité de protection (EF008906)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueCommande motorisée intégrée (EF006697)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueCommande motorisée en option (EF007386)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueClasse de protection (IP) (EF005474)
Valeur de la caractéristiqueIP30
