Les images sont à titre illustratif. Svp, révisez la fiche technique.

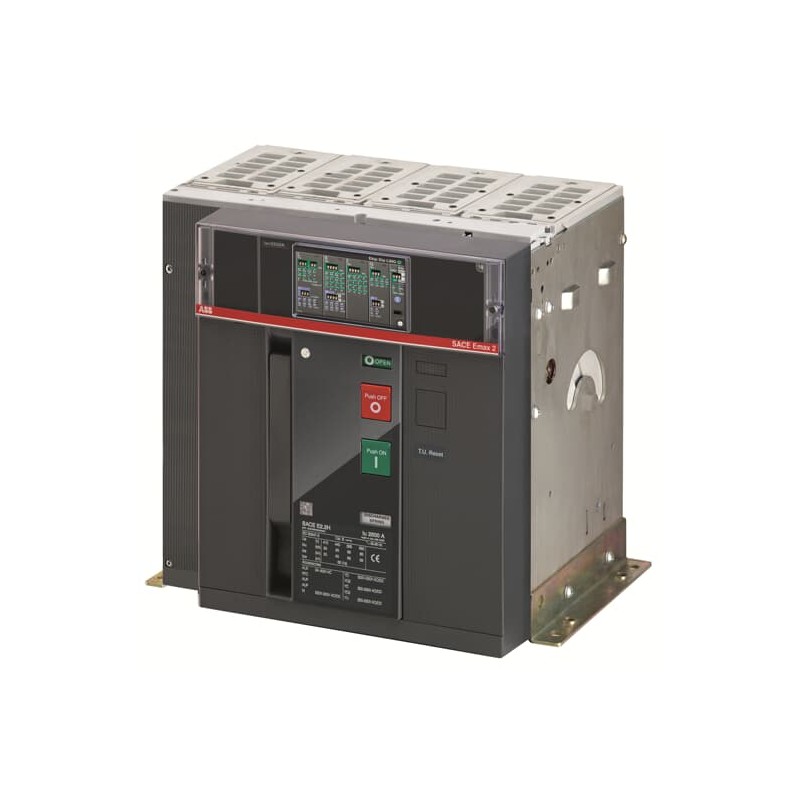

1SDA104343R1 ABB E2.2S/E9 2500 Ekip Dip LSIG 4p FHR
Référence: 1SDA104343R1
Fabricant: ABB
Description:
E2.2S/E9 2500 Ekip Dip LSIG 4p FHR
E2.2S/E9 2500 Ekip Dip LSIG 4p de la FCF
Catégories:
- Appareillage industriel basse tension > Disjoncteur pour protection de transformateur, de générateur et d'installation
- ABB > Châssis "Megamax-Emax"
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB
- En savoir plus
- ETIM
- Commentaires
DERNIÈRE CONSULTÉS
EN SAVOIR PLUS
| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Oui |
| Déchets destinés à l'enfouissement en décharge - Destination | UL 2799 Zero Waste To Landfill Validation available |
| Instructions de démontage en fin de vie | 9AKK108468A2361 |
| Déclaration environnementale de produit - DEP | 9AKK108471A0821 |
| Conformité des matériaux | |
| Déclaration REACH | 9AKK108466A1425 |
| Informations RoHS | 9AKK108466A1424 |
| Statut RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Modèle de rapport sur les minéraux de conflit (CMRT) | 9AKK108467A5658 |
| Loi sur le contrôle des substances toxiques - TSCA | 9AKK108467A8326 |
| SCIP | 4ac796cb-b4ab-49a6-89d6-40ffb469d922 Italy |
| SCIP simplifié | 6820f60a-7489-4518-8ce9-ea192f45916e Germany |
| aa30eea4-0bc7-462d-8b52-e04c645bfc52 Hungary | |
| 3a8a8c08-9394-4b4e-aec8-5d5b0f3890a6 Spain | |
| d48854cf-44e3-45c2-a05a-ae65ed96b547 Belgium | |
| d2239be5-9b00-4aff-9588-495f3f118504 Finland | |
| 7ce4ccb8-1b75-45c2-97e9-8b13eca16c9d France | |
| f843fdd8-fc66-4167-b7fa-a63e0b1c0afe Hungary | |
| 1aa50c23-b916-4f99-b6fe-8ad3a2a364cd Poland | |
| 9db27a87-f7df-4ed8-8e53-169f4274a894 Norway | |
| 86fa32d1-2db1-45b8-8181-c2ceb7b784d1 Sweden | |
| 42b9e502-a3e4-4478-a0e7-c92c61bb79fc Belgium | |
| a13225a8-b7b1-49f5-bde4-d2237a1b6175 Denmark | |
| 4f64ce42-e741-437a-a141-1f33ad93f3a4 Germany | |
| d4041f8d-d7b9-427a-bede-86c86a3820e6 Germany | |
| 755abbd0-6e1a-4601-b2f5-3e370c6497ac Germany | |
| 5dcb5434-a990-4f84-b53d-6e1d09990d1d Germany | |
| 0a2e0cda-e4d3-4ac7-85e3-11b9daae8724 Estonia | |
| f13daa56-78f0-40c3-b94a-b77cdbc539de France | |
| 2675c52e-8946-4a16-ab52-979d55affe20 Poland | |
| 1c1f5dd1-2237-447f-82f4-2e5e21e8b252 Czech Republic | |
| 4199e51d-f11f-4202-8eb3-f46a75ea2d9b Poland | |
| a3ae9f44-8c8f-4523-bc39-26fbc769b236 Netherlands | |
| 5a9ab1b9-2a88-441b-baac-ac5966d532f8 Portugal | |
| 835f1e7b-ecdb-4ef2-98e8-bd35f8852aa3 Sweden | |
| 24fabf64-8fdd-432f-9b9f-64bb5d7a58fa Bulgaria | |
| cec7f818-9be2-4958-b274-9d045a5a71a0 Croatia | |
| 43c9b014-546d-4b72-b1ab-6ab7b66b84e7 Greece | |
| Environnemental | |
| Informations environnementales | 9AKK108467A6707 |
| Commande | |
| Code de commande États-Unis et Canada | 9BSUELBC000A000000XX |
| EAN | 8015644064235 |
| Quantité minimale de commande | 1 pièce |
| Numéro de tarif douanier | 85362090 |
| Dimensions | |
| Largeur nette du produit | 366 mm |
| Hauteur nette du produit | 371 mm |
| Profondeur/longueur nette du produit | 270 mm |
| Poids net du produit | 53 kg |
| Informations sur l’emballage | |
| Nombre d’unités au niveau d’emballage 1 | box 1 pièce |
| Largeur du niveau d’emballage 1 | 515 mm |
| Hauteur du niveau d’emballage 1 | 610 mm |
| Profondeur/Longueur du niveau d’emballage 1 | 515 mm |
| Poids brut du colis niveau 1 | 60 kg |
| Code EAN du niveau d’emballage 1 | 8015644064235 |
| Informations Complémentaires | |
| Type principal du produit | SACE Emax 2 |
| Nom du produit | Air Circuit Breaker |
| Type de produit | Air Circuit Breaker |
| Version | F |
| Technique | |
| Type actuel | AC |
| Durabilité électrique | Ue = 900 V 2000 cycle |
| 30 cycles per hour | |
| Durabilité mécanique | 25000 cycle |
| 60 cycles per hour | |
| Nombre de pôles | 4P |
| Perte de puissance | 267 W |
| Courant nominal (In) | 2500 A |
| Tension nominale de tenue aux impulsions (Uimp) | acc. to IEC 60947-2 12 kV |
| Tension d'isolement nominale (Ui) | AC 1000 V |
| Tension nominale de fonctionnement | 900 V AC |
| Pouvoir de coupure nominal en court-circuit (Ics) | (800 V AC) 50 kA |
| (900 V AC) 50 kA | |
| Courant nominal de courte durée admissible basse tension (Icw) | for 1 s 50 kA |
| for 3 s 50 kA | |
| Pouvoir de coupure ultime en court-circuit (Icu) | (800 V AC) 50 kA |
| (900 V AC) 50 kA | |
| Courant nominal ininterrompu (Iu) | 2500 A |
| Tension nominale (Ur) | 900 V |
| Libérer | Ekip Dip LSIG |
| Type de version | EL |
| Remarques | E9 |
| Niveau de performance en cas de court-circuit | S |
| Normes | IEC |
| Sous-type | E2.2 |
| Adapté aux réseaux informatiques | Yes, 900V |
| Type de connexion du terminal | Arrière plat Horizontal |
| Certificats et déclarations | |
| Fiche technique, Informations techniques | 1SDC200023D0309 |
| Déclaration de conformité - CE | 9AKK107680A4888 |
| Instructions et manuels | 1SDH001000R0004 |
| Classifications et normes externes | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Code de classification des objets | Q |
| Catégorie DEEE | 5. Petit équipement (Dimensions extérieures inférieures à 50 cm) |
| eClass | V11.1 : 27370409 |
ETIM for 1SDA104343R1 Appareillage industriel basse tension (EC000228)
Nom de la caractéristique
Valeur de la caractéristique
Nom de la caractéristiqueCourant permanent nominal Iu (EF001389)
Valeur de la caractéristique2500 A
Nom de la caractéristiqueTension assignée (EF003977)
Valeur de la caractéristique900 V
Nom de la caractéristiqueRéglage de courant du déclencheur de surcharge (EF002336)
Valeur de la caractéristique1000.0 A
Nom de la caractéristiquePlage de réglage du déclencheur de court-circuit retardé de courte durée (EF007129)
Valeur de la caractéristique1500.0 A
Nom de la caractéristiquePlage de réglage du déclencheur de court-circuit non retardé (EF007131)
Valeur de la caractéristique3750.0 A
Nom de la caractéristiqueProtection intégrée contre les mises à la terre accidentelles (EF007296)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueType de raccordement du circuit principal (EF006819)
Valeur de la caractéristiqueRaccordement par boulon
Nom de la caractéristiqueType de construction de l'appareil (EF008240)
Valeur de la caractéristiqueTechnique d'encastrement fixe pour appareil encastré
Nom de la caractéristiqueAdapté à un montage de profilés chapeaux (EF007250)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueMontage de profilés chapeaux en option (EF008904)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueNombre de contacts auxiliaires à ouverture (EF001377)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts auxiliaires à fermeture (EF001376)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts auxiliaires à deux directions (EF003531)
Valeur de la caractéristique4
Nom de la caractéristiqueRelais de signalisation de déclenchement disponible (EF007006)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueAvec déclencheur à sous-tension intégré (EF001390)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueNombre de pôles (EF001391)
Valeur de la caractéristique4
Nom de la caractéristiquePosition du raccordement de circuit principal (EF006671)
Valeur de la caractéristiqueArrière
Nom de la caractéristiqueFinition de l'élément d'actionnement (EF006976)
Valeur de la caractéristiqueContact à poussoir
Nom de la caractéristiqueAppareil complet avec unité de protection (EF008906)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueCommande motorisée intégrée (EF006697)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueCommande motorisée en option (EF007386)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueClasse de protection (IP) (EF005474)
Valeur de la caractéristiqueIP30
