Les images sont à titre illustratif. Svp, révisez la fiche technique.

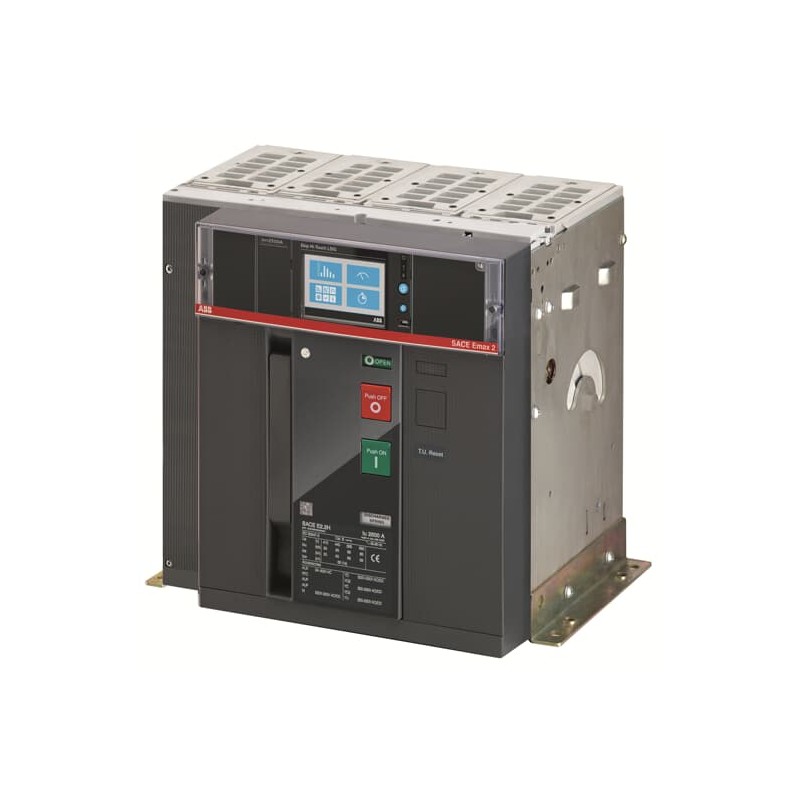

1SDA104341R1 ABB E2.2S/E9 2000 Ekip Touch LSI 4p FHR
Référence: 1SDA104341R1
Fabricant: ABB
Description:
E2.2S/E9 2000 Ekip Touch LSI 4p FHR
E2.2S/E9 2000 Ekip Touch LSI 4p de la FCF
Catégories:
- Appareillage industriel basse tension > Disjoncteur pour protection de transformateur, de générateur et d'installation
- ABB > Châssis "Megamax-Emax"
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB
- En savoir plus
- ETIM
- Commentaires
EN SAVOIR PLUS
| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Oui |
| Déchets destinés à l'enfouissement en décharge - Destination | UL 2799 Zero Waste To Landfill Validation available |
| Instructions de démontage en fin de vie | 9AKK108468A2361 |
| Déclaration environnementale de produit - DEP | 9AKK108471A0821 |
| Conformité des matériaux | |
| Déclaration REACH | 9AKK108466A1425 |
| Informations RoHS | 9AKK108466A1424 |
| Statut RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Modèle de rapport sur les minéraux de conflit (CMRT) | 9AKK108467A5658 |
| Loi sur le contrôle des substances toxiques - TSCA | 9AKK108467A8326 |
| SCIP | 79424a59-2929-4b89-80e1-a19bc8352821 Italy |
| SCIP simplifié | 60b2a233-6483-4d57-83f6-a10074b35ce1 Germany |
| f2bf1b87-68bc-49d4-9a0f-b265ca954292 Netherlands | |
| ae0703ee-df21-4be5-87e2-b6129965f92e Bulgaria | |
| 00d7fed7-6575-4e56-ad6d-5ba9151259e8 Sweden | |
| b8425f00-5fe7-470d-b651-994190cb5613 Croatia | |
| 4a440596-b8bc-4ea4-bc39-c4f20fdac3b8 Greece | |
| 021bf796-7549-4bfa-8b3b-4b96347aa2a1 Portugal | |
| 6f5b10ee-b14a-4e98-bcc9-f49279c8895e Belgium | |
| bc03f59b-3600-42e3-85fc-e5bbed3ab418 Spain | |
| 5334b1a8-e873-4f55-8674-6c2284612a6d Hungary | |
| fd533733-dd3a-4418-8a95-6862201bf105 Hungary | |
| 26a6b711-a37b-4836-9fa4-90b1878dd69e Norway | |
| 7747aafb-e2e4-4eb8-815d-91244870bb07 Poland | |
| d084fab1-9b9e-4127-8e8f-c6e2f1e698f9 Finland | |
| 41c96fb7-8317-40b7-82e1-13bb36bccafb France | |
| fc88288d-817b-4454-8bc7-12a57128c002 Estonia | |
| f6dd6db7-e8f8-49b5-948d-6a784c873db1 Germany | |
| ef531cc0-8baa-4ffb-ae23-36dc1b2c1c08 Denmark | |
| fa67aa20-d402-4319-a128-5075e44fa1ef Germany | |
| f332ea6b-274f-4844-b0ab-79fbcaede817 Germany | |
| 2d425e69-671e-4ee7-9e8e-54aff251a1c9 Germany | |
| 7d2dd24a-9be0-4d2f-9f7e-13bc125d3ae1 Belgium | |
| e2a4ed8c-19ff-47fa-ad9f-b57e0740213a Sweden | |
| 1dd11362-3e55-455e-82b0-631a6b1fef33 Poland | |
| 593d786c-c921-4856-897a-4069d41b9933 Czech Republic | |
| 0a64baea-1427-411a-857a-16f91c2c1d02 Poland | |
| 0e12269f-43af-497a-9956-938d9667bb9f France | |
| Environnemental | |
| Informations environnementales | 9AKK108467A6707 |
| Commande | |
| Code de commande États-Unis et Canada | 9BSTEKBE000A000000XX |
| EAN | 8015644064211 |
| Quantité minimale de commande | 1 pièce |
| Numéro de tarif douanier | 85362090 |
| Dimensions | |
| Largeur nette du produit | 366 mm |
| Hauteur nette du produit | 371 mm |
| Profondeur/longueur nette du produit | 270 mm |
| Poids net du produit | 53 kg |
| Informations sur l’emballage | |
| Nombre d’unités au niveau d’emballage 1 | box 1 pièce |
| Largeur du niveau d’emballage 1 | 515 mm |
| Hauteur du niveau d’emballage 1 | 610 mm |
| Profondeur/Longueur du niveau d’emballage 1 | 515 mm |
| Poids brut du colis niveau 1 | 53 kg |
| Code EAN du niveau d’emballage 1 | 8015644064211 |
| Informations Complémentaires | |
| Type principal du produit | SACE Emax 2 |
| Nom du produit | Air Circuit Breaker |
| Type de produit | Air Circuit Breaker |
| Version | F |
| Technique | |
| Type actuel | AC |
| Durabilité électrique | Ue = 900 V 2000 cycle |
| 30 cycles per hour | |
| Durabilité mécanique | 25000 cycle |
| 60 cycles per hour | |
| Nombre de pôles | 4P |
| Perte de puissance | 212 W |
| Courant nominal (In) | 2000 A |
| Tension nominale de tenue aux impulsions (Uimp) | acc. to IEC 60947-2 12 kV |
| Tension d'isolement nominale (Ui) | AC 1000 V |
| Tension nominale de fonctionnement | 900 V AC |
| Pouvoir de coupure nominal en court-circuit (Ics) | (800 V AC) 50 kA |
| (900 V AC) 50 kA | |
| Courant nominal de courte durée admissible basse tension (Icw) | for 1 s 50 kA |
| for 3 s 50 kA | |
| Pouvoir de coupure ultime en court-circuit (Icu) | (800 V AC) 50 kA |
| (900 V AC) 50 kA | |
| Courant nominal ininterrompu (Iu) | 2000 A |
| Tension nominale (Ur) | 900 V |
| Libérer | Ekip Touch LSI |
| Type de version | EL |
| Remarques | E9 |
| Niveau de performance en cas de court-circuit | S |
| Normes | IEC |
| Sous-type | E2.2 |
| Adapté aux réseaux informatiques | Yes, 900V |
| Type de connexion du terminal | Arrière plat Horizontal |
| Certificats et déclarations | |
| Fiche technique, Informations techniques | 1SDC200023D0309 |
| Déclaration de conformité - CE | 9AKK107680A4888 |
| Instructions et manuels | 1SDH001000R0004 |
| Instructions et manuels (partie 2) | 1SDH001316R1004 |
| Classifications et normes externes | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Code de classification des objets | Q |
| Catégorie DEEE | 5. Petit équipement (Dimensions extérieures inférieures à 50 cm) |
| eClass | V11.1 : 27370409 |
ETIM for 1SDA104341R1 Appareillage industriel basse tension (EC000228)
Nom de la caractéristique
Valeur de la caractéristique
Nom de la caractéristiqueCourant permanent nominal Iu (EF001389)
Valeur de la caractéristique2000 A
Nom de la caractéristiqueTension assignée (EF003977)
Valeur de la caractéristique900 V
Nom de la caractéristiqueRéglage de courant du déclencheur de surcharge (EF002336)
Valeur de la caractéristique2000 A
Nom de la caractéristiquePlage de réglage du déclencheur de court-circuit retardé de courte durée (EF007129)
Valeur de la caractéristique1200.0 A
Nom de la caractéristiquePlage de réglage du déclencheur de court-circuit non retardé (EF007131)
Valeur de la caractéristique3000.0 A
Nom de la caractéristiqueProtection intégrée contre les mises à la terre accidentelles (EF007296)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueType de raccordement du circuit principal (EF006819)
Valeur de la caractéristiqueRaccordement par boulon
Nom de la caractéristiqueType de construction de l'appareil (EF008240)
Valeur de la caractéristiqueTechnique d'encastrement fixe pour appareil encastré
Nom de la caractéristiqueAdapté à un montage de profilés chapeaux (EF007250)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueMontage de profilés chapeaux en option (EF008904)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueNombre de contacts auxiliaires à ouverture (EF001377)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts auxiliaires à fermeture (EF001376)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts auxiliaires à deux directions (EF003531)
Valeur de la caractéristique4
Nom de la caractéristiqueRelais de signalisation de déclenchement disponible (EF007006)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueAvec déclencheur à sous-tension intégré (EF001390)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueNombre de pôles (EF001391)
Valeur de la caractéristique4
Nom de la caractéristiquePosition du raccordement de circuit principal (EF006671)
Valeur de la caractéristiqueArrière
Nom de la caractéristiqueFinition de l'élément d'actionnement (EF006976)
Valeur de la caractéristiqueContact à poussoir
Nom de la caractéristiqueAppareil complet avec unité de protection (EF008906)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueCommande motorisée intégrée (EF006697)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueCommande motorisée en option (EF007386)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueClasse de protection (IP) (EF005474)
Valeur de la caractéristiqueIP30
