Agrandir l'image

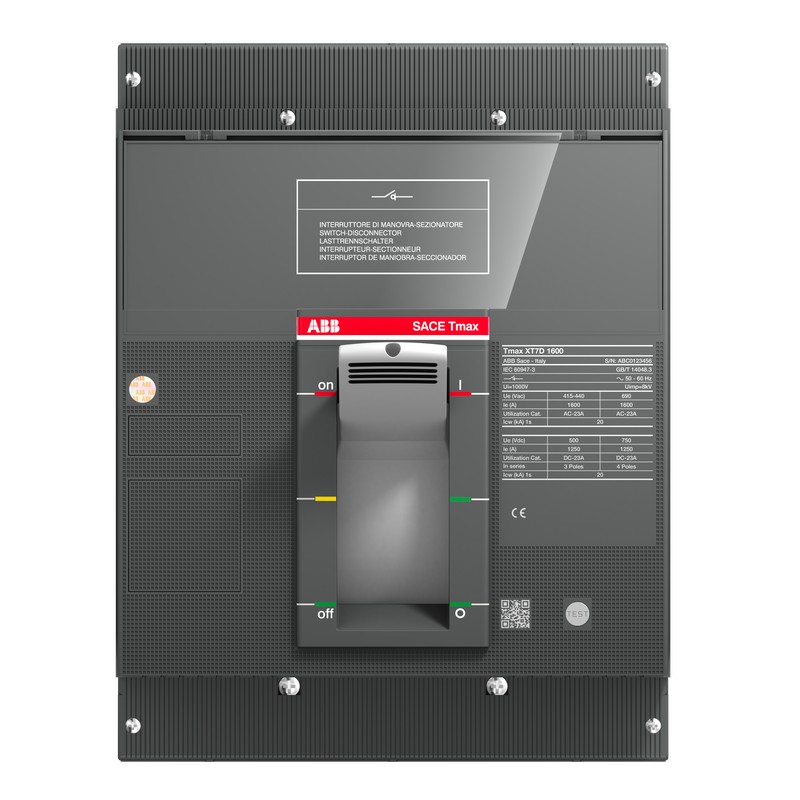

1SDA101907R1 ABB XT7D 1250 3p F F
1SDA101907R1
ABB
XT7D 1250 3p F F
Appareillage industriel basse tension > Interrupteur-sectionneur
Boîtier moulé "Isomax-Tmax"
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB
Les plus vendus
▲En savoir plus
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Oui |
| Déchets destinés à l'enfouissement en décharge - Destination | UL 2799 Zero Waste To Landfill Validation available |
| Instructions de démontage en fin de vie | 9AKK108468A2357 |
| Déclaration environnementale de produit - DEP | 9AKK108468A1895 |
| 9AKK108468A4404 | |
| Taux de recyclabilité du produit selon la norme EN45555 | Concu pour utiliser des ressources recyclables et réutilisables - Norme EN45555 - 64.1 % |
| Conformité des matériaux | |
| Déclaration REACH | 9AKK108466A1425 |
| Informations RoHS | 9AKK108466A1424 |
| Statut RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Modèle de rapport sur les minéraux de conflit (CMRT) | 9AKK108467A5658 |
| Loi sur le contrôle des substances toxiques - TSCA | 9AKK108467A8326 |
| SCIP | f2eff839-04f7-4ca7-bf43-e912aff665cb Italy |
| SCIP simplifié | c8ac6329-a9ce-4659-968e-b3b032505ba4 Belgium |
| 85c0243c-c4f6-495a-bf4d-929a436ce5c2 Greece | |
| aa863a4b-6d3e-48b8-b4c7-b041d51c6b0c Belgium | |
| 1247db0c-6f6d-4e44-9d2e-0543c24e29dd Spain | |
| 698e6d79-b365-43b6-8eab-d88652475bee Czech Republic | |
| 64a05d8d-4e46-4ff3-82a6-00ae500410e9 Germany | |
| 7f9da1b5-c058-4c7e-b654-5275881febc3 Hungary | |
| 00add347-da2f-4f28-bfa2-79c09a6c6e2c France | |
| 1ea48b00-3971-4545-afcc-542dcdc6363e Croatia | |
| d0678099-227a-438f-8f88-9f90439bdaac Germany | |
| 80d20806-ce1f-48c0-8ce9-55aa544fdfdb Sweden | |
| 2d68fbeb-2e3a-4ef0-b5f1-22491e4e08de Denmark | |
| a620dae6-140f-4025-9af3-71a2d534f059 Portugal | |
| 5cf5c3f4-3218-451c-bdf4-88b1412e9b08 Germany | |
| d1936a29-e375-48b0-af78-704ab97893df Poland | |
| 61a8bd7e-04c4-41ef-bb29-6b4b49d5d815 Poland | |
| 7a70d179-d8d1-4a6f-8b42-36fbee8644f4 Germany | |
| 2df3a6e6-0bbc-4bf8-b7e8-b0da966ec9db Hungary | |
| 6e9bd584-fd2c-4ad5-ab2c-decd6518762d Sweden | |
| 8dce733e-5831-4d13-b366-773ea40a8d88 Norway | |
| 2519f0eb-0e7b-41d0-b603-534646724caf Netherlands | |
| 5a0c6279-c701-463e-b086-08086ce186bb Bulgaria | |
| 99e9522b-d553-42f8-9d4e-e859ce6e4eb5 Finland | |
| b92a8c58-0f1a-4e6b-a09c-bb272158ab8d Poland | |
| 5624c6ad-7737-484f-9895-e09c7cef4e71 France | |
| 73a85c12-8fa1-43c6-bc44-9c930b77a8e2 Germany | |
| c023cdea-c9bf-4d62-9b1a-ec48d4901d5d Estonia | |
| Environnemental | |
| Informations environnementales | 9AKK108467A6707 |
| Commande | |
| Code de commande États-Unis et Canada | XT7DE312EDFF000XXX |
| Numéro E (Norvège) | 4380808 |
| EAN | 8056221019514 |
| Quantité minimale de commande | 1 pièce |
| Numéro de tarif douanier | 85362090 |
| Dimensions | |
| Largeur nette du produit | 210 mm |
| Hauteur nette du produit | 268 mm |
| Profondeur/longueur nette du produit | 166 mm |
| Poids net du produit | 9.7 kg |
| Informations sur l’emballage | |
| Nombre d’unités au niveau d’emballage 1 | box 1 pièce |
| Largeur du niveau d’emballage 1 | 280 mm |
| Hauteur du niveau d’emballage 1 | 350 mm |
| Profondeur/Longueur du niveau d’emballage 1 | 360 mm |
| Poids brut du colis niveau 1 | 11.2 kg |
| Code EAN du niveau d’emballage 1 | 8056221019514 |
| Informations Complémentaires | |
| Type principal du produit | SACE Tmax XT |
| Nom du produit | Moulded Case Circuit Breaker |
| Type de produit | Switch Disconnector |
| Version | F |
| Dessin dimensionnel CAO | 1SDH002065A1336 |
| 1SDH002065A1338 | |
| Technique | |
| Durabilité électrique | 3000 cycle |
| 60 cycles per hour | |
| Durabilité mécanique | 10000 cycle |
| 60 cycles per hour | |
| Nombre de pôles | 3P |
| Commande multiple | 1 pièce |
| Tension nominale de tenue aux impulsions (Uimp) | 8 kV |
| Tension d'isolement nominale (Ui) | 1000 V |
| Tension nominale de fonctionnement | 690 V AC |
| 750 V DC | |
| Courant nominal de courte durée admissible basse tension (Icw) | 20 kA |
| Courant nominal ininterrompu (Iu) | 1250 A |
| Normes | IEC60947-2 |
| Sous-type | XT7 |
| Type de connexion du terminal | Avant |
| Certificats et déclarations | |
| Fiche technique, Informations techniques | 1SDC210100D0206 |
| 1SDC210099D0206 | |
| Déclaration de conformité - CE | 9AKK107046A9648 |
| Dessins mécaniques | 1SDH002013A1101 |
| Schéma de câblage | 1SDM000002A1001 |
| Instructions et manuels | 1SDH002013A1001 |
| Classifications et normes externes | |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| Code de classification des objets | Q |
| Catégorie DEEE | 5. Petit équipement (Dimensions extérieures inférieures à 50 cm) |
| eClass | V11.1 : 27371403 |
| Caractéristique | Valeur |
|---|---|
| Finition interrupteur général (EF006981) | Oui |
| Finition interrupteur de maintenance/réparation (EF006986) | Non |
| Finition interrupteur de sécurité (EF006985) | Non |
| Finition interrupteur de dispositif d'arrêt d'urgence (EF006959) | Non |
| Finition de l'inverseur (EF009408) | Non |
| Nombre de commutateurs (EF005586) | 0 |
| Tension de fonctionnement nominale max. Ue en CA (EF007355) | 690 V |
| Tension de fonctionnement normale (EF001435) | 0 V |
| Courant permanent nominal Iu (EF001389) | 1250 A |
| Courant permanent nominal , CA-21, 400 V (EF009165) | 1250 A |
| Courant nominal de courte durée admissible Icw (EF007050) | 20 kA |
| Nombre de pôles (EF001391) | 3 |
| Nombre de contacts auxiliaires à ouverture (EF001377) | 0 |
| Nombre de contacts auxiliaires à fermeture (EF001376) | 0 |
| Nombre de contacts auxiliaires à deux directions (EF003531) | 0 |
| Commande motorisée en option (EF007386) | Oui |
| Commande motorisée intégrée (EF006697) | Non |
| Déclencheur voltmétrique en option (EF007491) | Oui |
| Type de construction de l'appareil (EF008240) | Technique d'encastrement fixe pour appareil encastré |
| Adapté à une fixation frontale à 4 trous (EF007247) | Non |
| Adapté à une fixation frontale centrale (EF007248) | Non |
| Adapté à un montage en distributeur (EF007262) | Oui |
| Adapté à un montage intermédiaire (EF007264) | Non |
| Couleur de l'élément d'actionnement (EF007167) | Blanc |
| Finition de l'élément d'actionnement (EF006976) | Manette |
| Verrouillable (EF006281) | Oui |
| Type de raccordement du circuit principal (EF006819) | Raccordement par boulon |
| Classe de protection (IP), face avant (EF003118) | IP20 |
| Classe de protection (NEMA) (EF011959) | 4 |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOG ABB TMAX XT EN.pdf | 70 Mbytes |
|
