ABBBoîtier moulé "Isomax-Tmax"1SDA101456R1 ABB XT7H M 1250 EkipTouchMeas.LSIG 1250 3pFF

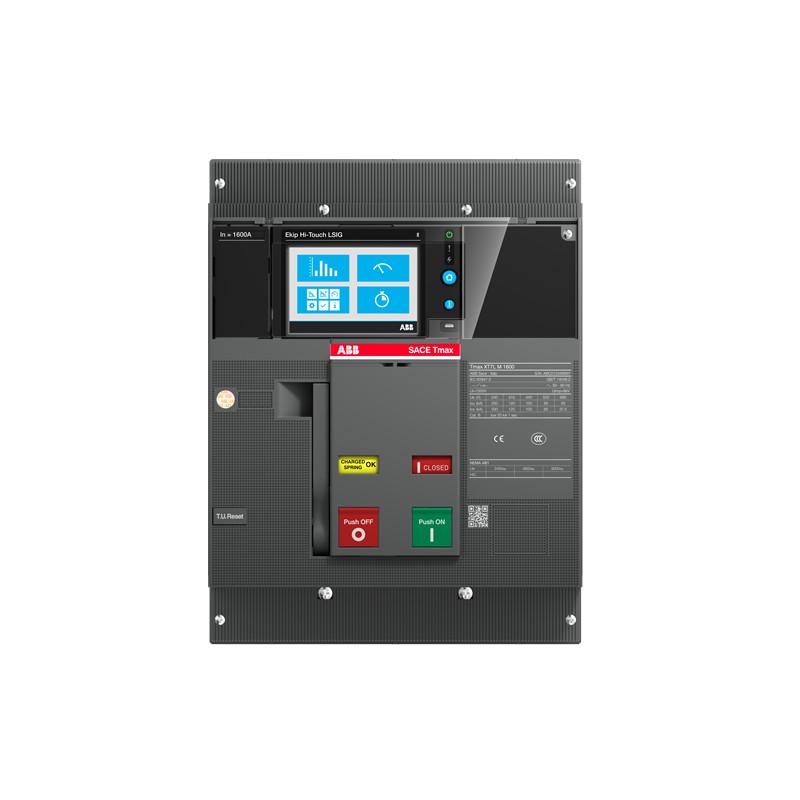

ABB 1SDA101456R1 1SDA101456R1 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

1SDA101456R1 ABB XT7H M 1250 EkipTouchMeas.LSIG 1250 3pFF

Référence: 1SDA101456R1

Fabricant: ABB

Description:

XT7H M 1250 EkipTouchMeas.LSIG 1250 3pFF

Catégories:

  • Appareillage industriel basse tension > Disjoncteur pour protection de transformateur, de générateur et d'installation
  • ABB > Boîtier moulé "Isomax-Tmax"

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB

  • En savoir plus
  • ETIM
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 6.833,06 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 25 jours.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

EN SAVOIR PLUS

ABB EcoSolutions
ABB EcoSolutionsoui
Objectif de la réunion du groupe ABB sur les déchets à la déchargeValidation UL 2799 Zero Waste To Landfill disponible
Instructions de démontage en fin de vieRéférence 9AKK108468A2358
Déclaration environnementale de produit - EPDRéférence 9AKK108468A1896
Référence 9AKK108468A4411
Taux de recyclabilité du produit selon EN45555Conception pour la fermeture des boucles de ressources - EN45555 standard - 64,1 %
Conformité des matériaux
Déclaration REACH9AKK108466A1425
Déclaration RoHS9AKK108466A1424
Informations RoHSSuite à la directive européenne 2011/65/UE et à l’amendement 2015/863 22 juillet 2019
Modèle de rapport sur les minerais de conflit (CMRT)9AKK108467A5658
Loi sur le contrôle des substances toxiques - TSCA9AKK108467A8326
Le9673ee2c-12bc-4a55-95b0-995397842b18 Italie
SCIP simplifié0e963215-bc12-4ddb-9c39-73eb5d1865cb République tchèque
45b1ca8a-6a6f-434e-972b-f770483c3489 Belgique
28911a6d-f97a-492e-b9e8-ca6cb00f294c Espagne
66c8fd66-b443-4a45-b57f-cae80cacd92e Hongrie
4d975bcb-7782-47ab-b1c7-0da76c38975f Estonie
eb5a675f-2b9d-4736-8e68-2c3a6749aefe France
b024b702-ebaf-45ea-8313-35dd923528fc Pologne
4d975bcb-7782-47ab-b1c7-0da76c38975f Estonie
303ecccc-9d7a-428f-be2e-c5f723c828ee Bulgarie
1cd30fcb-30aa-451c-be4e-8c821a0628fb Hongrie
54fbc6f2-a0ea-4720-9344-9cdd74ccfe75 Allemagne
e9380898-7501-4990-814f-e301e61209a4 Suède
819742B0-A503-4666-BA8F-7649A4667841 Allemagne
c581f837-54dd-483e-978e-d2a76fdbfa9f France
c4fac4b6-dba2-4bf4-9d61-dbaaf34476f9 Pologne
38d45e00-e9d5-4850-9c1f-2b83a041451b Suède
b024b702-ebaf-45ea-8313-35dd923528fc Pologne
81da4541-4586-4c79-b350-a756821aaebf Portugal
10d44c55-6cae-4d8a-9512-790fc107e643 Pologne
739280A2-76F0-4B10-AC78-28F1DD73CFD0 Allemagne
714a4adb-16bc-46c5-9ea9-283a1a13139d Grèce
76370ecb-41c4-415c-ac37-7744db464c81 Belgique
914993f1-78f7-4687-9b28-79b94456e3d0 Finlande
4322ed29-dcd2-4a79-b96a-4154eb21e46a Allemagne
38d45e00-e9d5-4850-9c1f-2b83a041451b Suède
0e963215-bc12-4ddb-9c39-73eb5d1865cb République tchèque
c4fac4b6-dba2-4bf4-9d61-dbaaf34476f9 Pologne
739280A2-76F0-4B10-AC78-28F1DD73CFD0 Allemagne
bb8afd89-78b0-485c-aeb1-5ef2ca337432 Danemark
10d44c55-6cae-4d8a-9512-790fc107e643 Pologne
f6bb2a66-7f81-4d70-8313-6a6fd1cdf755 Norvège
4322ed29-dcd2-4a79-b96a-4154eb21e46a Allemagne
76370ecb-41c4-415c-ac37-7744db464c81 Belgique
45b1ca8a-6a6f-434e-972b-f770483c3489 Belgique
ae718949-e902-4e6e-8f8c-37e1dbcac5bd Allemagne
303ecccc-9d7a-428f-be2e-c5f723c828ee Bulgarie
bb8afd89-78b0-485c-aeb1-5ef2ca337432 Danemark
28911a6d-f97a-492e-b9e8-ca6cb00f294c Espagne
66c8fd66-b443-4a45-b57f-cae80cacd92e Hongrie
eb5a675f-2b9d-4736-8e68-2c3a6749aefe France
e9380898-7501-4990-814f-e301e61209a4 Suède
ae718949-e902-4e6e-8f8c-37e1dbcac5bd Allemagne
914993f1-78f7-4687-9b28-79b94456e3d0 Finlande
a1286026-80e1-4a64-b1ab-e51928828859 Pays-Bas
714a4adb-16bc-46c5-9ea9-283a1a13139d Grèce
f6bb2a66-7f81-4d70-8313-6a6fd1cdf755 Norvège
a5566502-aef0-4c84-9644-160bc1ece69c Croatie
c581f837-54dd-483e-978e-d2a76fdbfa9f France
819742B0-A503-4666-BA8F-7649A4667841 Allemagne
81da4541-4586-4c79-b350-a756821aaebf Portugal
1cd30fcb-30aa-451c-be4e-8c821a0628fb Hongrie
a5566502-aef0-4c84-9644-160bc1ece69c Croatie
54fbc6f2-a0ea-4720-9344-9cdd74ccfe75 Allemagne
a1286026-80e1-4a64-b1ab-e51928828859 Pays-Bas
environnemental
Température de l’air ambiantOpération -40 ... 125 °C
Informations environnementales9AKK108467A6707
classement
Code de commande États-Unis et CanadaXHEJHFAZZAAAA00000
Ean8056221012706
Quantité minimale de commande1 pièce
Numéro du tarif douanier85362090
taille
Largeur nette du produit210 mm
Hauteur nette du produit268 mm
Profondeur / longueur nette du produit178 mm
Poids net du produit9,7 kg
Informations sur les conteneurs
Unités de niveau 1boîte 1 pièce
Largeur du colis de niveau 1280 mm
Hauteur du colis de niveau 1350 mm
Niveau de paquet 1 Profondeur / Longueur360 mm
Poids brut du colis de niveau 111,2 kg
Package Niveau 1 EAN8056221012706
Informations complémentaires
Type de disjoncteur à associerDistribution d’électricité
Type principal de produitSACE Tmax XT
Nom du produitDisjoncteur de circuit de cas moulé
Type de produitDisjoncteur automatique
VersionF
Dessin dimensionnel CAORéf. 1SDH002065A1337
technique
Type de courantcourant alternatif
Durabilité électriqueCycle 3000
60 cycles par heure
Durabilité mécaniqueCycle de 20000
60 cycles par heure
Nombre de pôles3P (3P)
Commander plusieurs1 pièce
Perte de puissanceaux conditions de fonctionnement nominales par pôle 57 W
Courant évalué (IN)1250 A
Puissance de résister à l’impulsion nominale (Ulutin)8 kV
Tension d’isolation nominale (UJe)1000 V
Tension nominale de fonctionnement690 V AC
Capacité nominale de rupture de court-circuit de service (ICs)(220 V CA) 100 kA
(230 V AC) 100 kA
(240 V CA) 100 kA
(380 V CA) 70 kA
(415 V CA) 70 kA
(440 V CA) 65 kA
(500 V CA) 50 kA
(525 V AC) 50 kA
(690 V CA) 42 kA
Courant nominal de courte durée de résistance basse tension (ICw)20 kA
Capacité de rupture de court-circuit ultime nominale (ICu)(220 V CA) 100 kA
(230 V AC) 100 kA
(240 V CA) 100 kA
(380 V CA) 70 kA
(415 V CA) 70 kA
(440 V CA) 65 kA
(500 V CA) 50 kA
(525 V AC) 50 kA
(690 V CA) 42 kA
Évalué courant ininterrompu (IU)1250 A
LibérerLSIG de mesure Ekip Touch
Type de versionEl
Niveau de performance en court-circuith
NormesIEC60947-2
Sous-typeXT7M
Type de connexion de bornedevant
Certificats et déclarations
Fiche technique, Informations techniques1SDC210100D0206
1SDC210099D0206
Déclaration de conformité - CE9AKK107046A9648
Dessins mécaniquesN° 1SDH002013A1102
Schéma de câblage1SDM000002A1001
Instructions et manuels1SDH002013A1001
1SDH002013A1002
1SDH001821A1001
Classifications et normes externes
Mouvement ETIM 9EC000228 - Disjoncteur électrique pour la protection trafo/générateur/installation
ETIM 10EC000228 - Disjoncteur électrique pour la protection trafo/générateur/installation
Code de classification d’objetQ
Catégorie DEEE5. Petit équipement (pas de dimension externe supérieure à 50 cm)
eClasseV11.1 : 27370409

ETIM for 1SDA101456R1 Appareillage industriel basse tension (EC000228)

Nom de la caractéristiqueCourant permanent nominal Iu (EF001389)
Valeur de la caractéristique1250 A
Nom de la caractéristiqueTension assignée (EF003977)
Valeur de la caractéristique690 V
Nom de la caractéristiqueRéglage de courant du déclencheur de surcharge (EF002336)
Valeur de la caractéristique1250 A
Nom de la caractéristiquePlage de réglage du déclencheur de court-circuit retardé de courte durée (EF007129)
Valeur de la caractéristique12500 A
Nom de la caractéristiquePlage de réglage du déclencheur de court-circuit non retardé (EF007131)
Valeur de la caractéristique1875.0 A
Nom de la caractéristiqueProtection intégrée contre les mises à la terre accidentelles (EF007296)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueType de raccordement du circuit principal (EF006819)
Valeur de la caractéristiqueRaccordement par boulon
Nom de la caractéristiqueType de construction de l'appareil (EF008240)
Valeur de la caractéristiqueTechnique d'encastrement fixe pour appareil encastré
Nom de la caractéristiqueAdapté à un montage de profilés chapeaux (EF007250)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueMontage de profilés chapeaux en option (EF008904)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueNombre de contacts auxiliaires à ouverture (EF001377)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts auxiliaires à fermeture (EF001376)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts auxiliaires à deux directions (EF003531)
Valeur de la caractéristique0
Nom de la caractéristiqueRelais de signalisation de déclenchement disponible (EF007006)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAvec déclencheur à sous-tension intégré (EF001390)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueNombre de pôles (EF001391)
Valeur de la caractéristique3
Nom de la caractéristiquePosition du raccordement de circuit principal (EF006671)
Valeur de la caractéristiqueAvant
Nom de la caractéristiqueFinition de l'élément d'actionnement (EF006976)
Valeur de la caractéristiqueManette
Nom de la caractéristiqueAppareil complet avec unité de protection (EF008906)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueCommande motorisée intégrée (EF006697)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueCommande motorisée en option (EF007386)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueClasse de protection (IP) (EF005474)
Valeur de la caractéristiqueIP20
