ABBBoîtier moulé "Isomax-Tmax"1SDA101394R1 ABB XT7S M 800 Ekip Hi-Touch LSI In800 3p FF

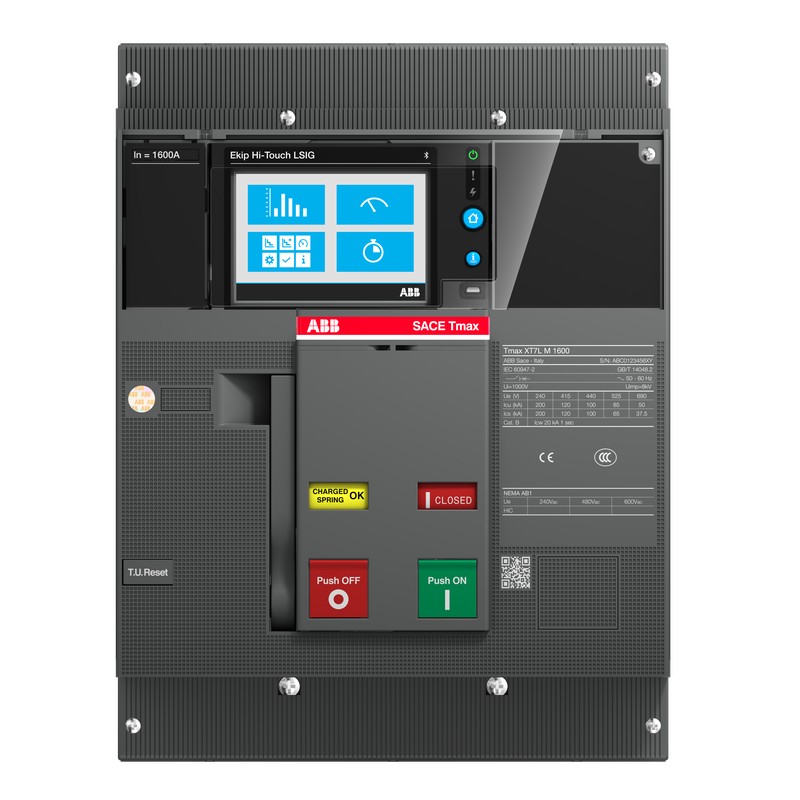

ABB 1SDA101394R1 1SDA101394R1 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

1SDA101394R1 ABB XT7S M 800 Ekip Hi-Touch LSI In800 3p FF

Référence: 1SDA101394R1

Fabricant: ABB

Description:

XT7S M 800 Ekip Hi-Touch LSI In800 3p FF

Catégories:

  • Appareillage industriel basse tension > Disjoncteur pour protection de transformateur, de générateur et d'installation
  • ABB > Boîtier moulé "Isomax-Tmax"

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB

  • En savoir plus
  • ETIM
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 6.540,22 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 25 jours.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

EN SAVOIR PLUS

ABB EcoSolutions
ABB EcoSolutionsOui
Déchets destinés à l'enfouissement en décharge - DestinationUL 2799 Zero Waste To Landfill Validation available
Instructions de démontage en fin de vie9AKK108468A2358
Déclaration environnementale de produit - DEP9AKK108468A1896
9AKK108468A4411
Durée de vie prolongée du produitModularité du produit
Taux de recyclabilité du produit selon la norme EN45555Concu pour utiliser des ressources recyclables et réutilisables - Norme EN45555 - 64.1 %
Conformité des matériaux
Déclaration REACH9AKK108466A1425
Informations RoHS9AKK108466A1424
Statut RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Modèle de rapport sur les minéraux de conflit (CMRT)9AKK108467A5658
Loi sur le contrôle des substances toxiques - TSCA9AKK108467A8326
SCIP85f4a4b1-cd42-4c1f-b814-aae442b16772 Italy
SCIP simplifié419ec1ee-1ba1-4dcb-85db-a2bc6b9321a4 Germany
a98ead9e-e69c-46ce-ae09-35db0fdb8171 Poland
ebd09e91-7eb0-4b29-a436-529efc898df0 Finland
9d3a0723-48e1-439c-9c06-08fb58e3b0d6 Spain
e976853d-8666-42b7-bcda-021a60da0125 Poland
4dfb22c8-f6b4-42a4-852e-b69310c99d17 Sweden
17eedf16-cd5e-4769-ab1e-fb792fcb7de0 Poland
d80692a8-ddef-435b-9fac-0a4d09a44e04 France
4a46509b-91ef-45d3-9900-2427853d2dbe Sweden
e976853d-8666-42b7-bcda-021a60da0125 Poland
3520f22d-c49e-45e2-9a78-ba548fd74710 France
fbc1c881-9619-4498-a6e6-8e9d4af404cd Estonia
9094704d-fb17-4cc6-9bd0-2abef5b19c89 Hungary
22dd7e90-9642-4dba-9d27-473fb90a71c7 Belgium
fbc1c881-9619-4498-a6e6-8e9d4af404cd Estonia
6b857c0e-737a-44b4-abc5-32e44cb5efbd Hungary
9094704d-fb17-4cc6-9bd0-2abef5b19c89 Hungary
daba250e-c7a0-4529-9bf0-7e7b1f9e96b7 Germany
f508bad0-466c-4561-ba53-a8df6b523ebb Germany
3520f22d-c49e-45e2-9a78-ba548fd74710 France
6b857c0e-737a-44b4-abc5-32e44cb5efbd Hungary
9d3a0723-48e1-439c-9c06-08fb58e3b0d6 Spain
22dd7e90-9642-4dba-9d27-473fb90a71c7 Belgium
a5ade545-79f1-476e-a5cf-132fab462c46 Germany
c5b6156e-2c41-4900-8dea-3081c3ad691a Norway
4e1ecfbe-2a2c-4646-a39c-0c0982ebe93e Belgium
57ec8635-5972-413d-a44a-ab08bbe201f7 Bulgaria
c9b17d44-2537-457b-9204-234c647ce9c1 Denmark
2fe1d5bf-3258-487f-9c6e-008834ae60d6 Germany
4e1ecfbe-2a2c-4646-a39c-0c0982ebe93e Belgium
ebd09e91-7eb0-4b29-a436-529efc898df0 Finland
a98ead9e-e69c-46ce-ae09-35db0fdb8171 Poland
c9b17d44-2537-457b-9204-234c647ce9c1 Denmark
4dfb22c8-f6b4-42a4-852e-b69310c99d17 Sweden
419ec1ee-1ba1-4dcb-85db-a2bc6b9321a4 Germany
a5ade545-79f1-476e-a5cf-132fab462c46 Germany
2fe1d5bf-3258-487f-9c6e-008834ae60d6 Germany
d80692a8-ddef-435b-9fac-0a4d09a44e04 France
89d0ee88-030c-4601-a59a-ea5fbe834195 Croatia
fe897184-dc30-4122-8c0b-c5ab017aee0e Greece
c5b6156e-2c41-4900-8dea-3081c3ad691a Norway
17eedf16-cd5e-4769-ab1e-fb792fcb7de0 Poland
89d0ee88-030c-4601-a59a-ea5fbe834195 Croatia
86eb422f-03c7-4a5d-be64-fa36705e7561 Portugal
f508bad0-466c-4561-ba53-a8df6b523ebb Germany
573512f9-05af-4c6b-bba2-c5a432f33661 Czech Republic
ed1ac958-0f07-4128-8029-22ff054c0960 Netherlands
57ec8635-5972-413d-a44a-ab08bbe201f7 Bulgaria
573512f9-05af-4c6b-bba2-c5a432f33661 Czech Republic
4a46509b-91ef-45d3-9900-2427853d2dbe Sweden
ed1ac958-0f07-4128-8029-22ff054c0960 Netherlands
daba250e-c7a0-4529-9bf0-7e7b1f9e96b7 Germany
fe897184-dc30-4122-8c0b-c5ab017aee0e Greece
86eb422f-03c7-4a5d-be64-fa36705e7561 Portugal
Environnemental
Température de l'air ambiantOperation -40 ... 125 °C
Informations environnementales9AKK108467A6707
Commande
Code de commande États-Unis et CanadaXSECJFAZZAAAA00000
Numéro E (Norvège)4380735
EAN8056221012126
Quantité minimale de commande1 pièce
Numéro de tarif douanier85362090
Dimensions
Largeur nette du produit210 mm
Hauteur nette du produit268 mm
Profondeur/longueur nette du produit178 mm
Poids net du produit9.7 kg
Informations sur l’emballage
Nombre d’unités au niveau d’emballage 1box 1 pièce
Largeur du niveau d’emballage 1280 mm
Hauteur du niveau d’emballage 1350 mm
Profondeur/Longueur du niveau d’emballage 1360 mm
Poids brut du colis niveau 111.2 kg
Code EAN du niveau d’emballage 18056221012126
Informations Complémentaires
Type de disjoncteur à associerPower Distribution
Type principal du produitSACE Tmax XT
Nom du produitMoulded Case Circuit Breaker
Type de produitAutomatic Circuit Breaker
VersionF
Dessin dimensionnel CAO1SDH002065A1337
Technique
Type actuelAC
Durabilité électrique3000 cycle
60 cycles per hour
Durabilité mécanique20000 cycle
60 cycles per hour
Nombre de pôles3P
Commande multiple1 pièce
Perte de puissanceat Rated Operating Conditions per Pole 24 W
Courant nominal (In)800 A
Tension nominale de tenue aux impulsions (Uimp)8 kV
Tension d'isolement nominale (Ui)1000 V
Tension nominale de fonctionnement690 V AC
Pouvoir de coupure nominal en court-circuit (Ics)(220 V AC) 85 kA
(230 V AC) 85 kA
(240 V AC) 85 kA
(380 V AC) 50 kA
(415 V AC) 50 kA
(440 V AC) 50 kA
(500 V AC) 45 kA
(525 V AC) 45 kA
(690 V AC) 30 kA
Courant nominal de courte durée admissible basse tension (Icw)20 kA
Pouvoir de coupure ultime en court-circuit (Icu)(220 V AC) 85 kA
(230 V AC) 85 kA
(240 V AC) 85 kA
(380 V AC) 50 kA
(415 V AC) 50 kA
(440 V AC) 50 kA
(500 V AC) 45 kA
(525 V AC) 45 kA
(690 V AC) 30 kA
Courant nominal ininterrompu (Iu)800 A
LibérerEkip Hi-Touch LSI
Type de versionEL
Niveau de performance en cas de court-circuitS
NormesIEC60947-2
Sous-typeXT7M
Type de connexion du terminalAvant
Certificats et déclarations
Fiche technique, Informations techniques1SDC210100D0206
1SDC210099D0206
Déclaration de conformité - CE9AKK107046A9648
Déclaration de conformité à la loi européenne sur les données1SDH002560A1001
Dessins mécaniques1SDH002013A1102
Schéma de câblage1SDM000002A1001
Instructions et manuels1SDH002013A1001
1SDH002013A1002
1SDH001821A1001
Classifications et normes externes
ETIM 9EC000228 - Power circuit-breaker for trafo/generator/installation protection
ETIM 10EC000228 - Power circuit-breaker for trafo/generator/installation protection
Code de classification des objetsQ
Catégorie DEEE5. Petit équipement (Dimensions extérieures inférieures à 50 cm)
eClassV11.1 : 27370409

ETIM for 1SDA101394R1 Appareillage industriel basse tension (EC000228)

Nom de la caractéristiqueCourant permanent nominal Iu (EF001389)
Valeur de la caractéristique800 A
Nom de la caractéristiqueTension assignée (EF003977)
Valeur de la caractéristique690 V
Nom de la caractéristiqueRéglage de courant du déclencheur de surcharge (EF002336)
Valeur de la caractéristique320.0 A
Nom de la caractéristiquePlage de réglage du déclencheur de court-circuit retardé de courte durée (EF007129)
Valeur de la caractéristique480.0 A
Nom de la caractéristiquePlage de réglage du déclencheur de court-circuit non retardé (EF007131)
Valeur de la caractéristique1200.0 A
Nom de la caractéristiqueProtection intégrée contre les mises à la terre accidentelles (EF007296)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueType de raccordement du circuit principal (EF006819)
Valeur de la caractéristiqueRaccordement par boulon
Nom de la caractéristiqueType de construction de l'appareil (EF008240)
Valeur de la caractéristiqueTechnique d'encastrement fixe pour appareil encastré
Nom de la caractéristiqueAdapté à un montage de profilés chapeaux (EF007250)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueMontage de profilés chapeaux en option (EF008904)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueNombre de contacts auxiliaires à ouverture (EF001377)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts auxiliaires à fermeture (EF001376)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts auxiliaires à deux directions (EF003531)
Valeur de la caractéristique0
Nom de la caractéristiqueRelais de signalisation de déclenchement disponible (EF007006)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAvec déclencheur à sous-tension intégré (EF001390)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueNombre de pôles (EF001391)
Valeur de la caractéristique3
Nom de la caractéristiquePosition du raccordement de circuit principal (EF006671)
Valeur de la caractéristiqueAvant
Nom de la caractéristiqueFinition de l'élément d'actionnement (EF006976)
Valeur de la caractéristiqueManette
Nom de la caractéristiqueAppareil complet avec unité de protection (EF008906)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueCommande motorisée intégrée (EF006697)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueCommande motorisée en option (EF007386)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueClasse de protection (IP) (EF005474)
Valeur de la caractéristiqueIP20
