ABBBoîtier moulé "Isomax-Tmax"1SDA101369R1 ABB XT7S M 1600 Ekip Dip LS/I In1600A 3p F F

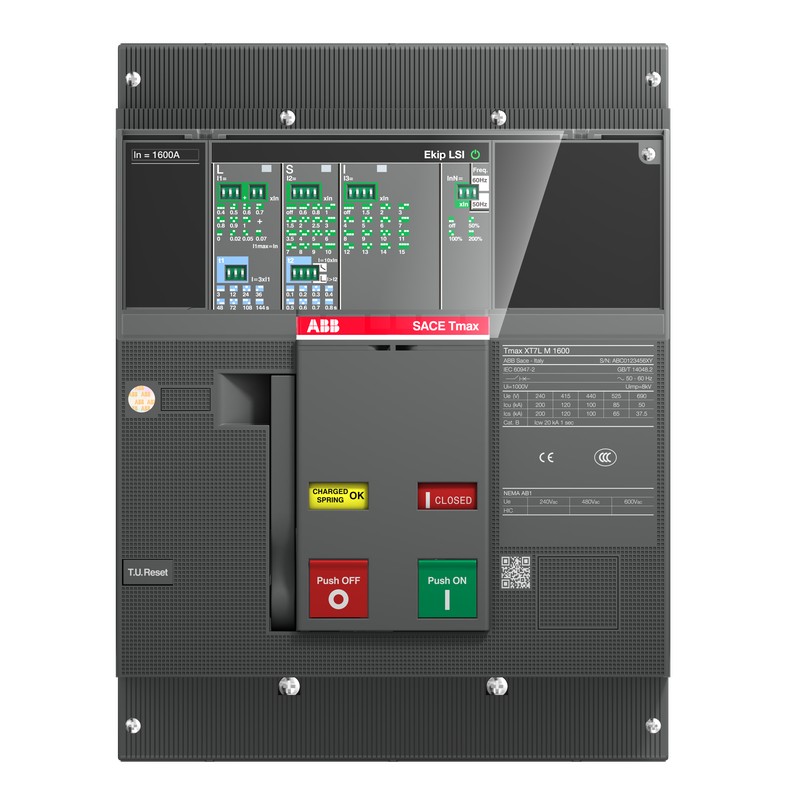

ABB 1SDA101369R1 1SDA101369R1 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

1SDA101369R1 ABB XT7S M 1600 Ekip Dip LS/I In1600A 3p F F

Référence: 1SDA101369R1

Fabricant: ABB

Description:

XT7S M 1600 Ekip Dip LS/I In1600A 3p F F

Catégories:

  • Appareillage industriel basse tension > Disjoncteur pour protection de transformateur, de générateur et d'installation
  • ABB > Boîtier moulé "Isomax-Tmax"

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB

  • En savoir plus
  • ETIM
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 3.830,23 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 7-8 jours.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

EN SAVOIR PLUS

ABB EcoSolutions
ABB EcoSolutionsOui
Déchets destinés à l'enfouissement en décharge - DestinationUL 2799 Zero Waste To Landfill Validation available
Instructions de démontage en fin de vie9AKK108468A2358
Déclaration environnementale de produit - DEP9AKK108468A1896
9AKK108468A4411
Durée de vie prolongée du produitModularité du produit
Taux de recyclabilité du produit selon la norme EN45555Concu pour utiliser des ressources recyclables et réutilisables - Norme EN45555 - 64.1 %
Conformité des matériaux
Déclaration REACH9AKK108466A1425
Informations RoHS9AKK108466A1424
Statut RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Modèle de rapport sur les minéraux de conflit (CMRT)9AKK108467A5658
Loi sur le contrôle des substances toxiques - TSCA9AKK108467A8326
SCIP92e1bab8-1c39-45e9-86ee-330b2aac4e46 Italy
SCIP simplifiéf046e85e-2d56-43e3-b760-e075b56f92de Croatia
1424f431-86b5-4bd0-b30a-3cd7178cd372 Germany
74838bf1-93ac-488c-8adb-af6ef3a4cacf Germany
8ab75caf-b9c2-48b4-a86d-ebc90908b011 Sweden
2279bd89-2817-4d83-9b36-f50ca1eb510a Germany
08de3454-af14-4806-b9bf-d12a2fea445b Czech Republic
b5d18a99-a11a-4d2e-a554-5251508c54ce Estonia
bb68e384-caef-42b9-919f-824bdd8dbecd France
14cdd8aa-6dba-48e1-bf43-98d679ef0727 Belgium
6300be00-4fe5-4421-9e1e-39cd8636a223 Spain
4d123613-9398-4882-880a-f561cca847a7 Portugal
b734d87f-26af-44d3-8895-68ceada6a693 Germany
4cc36020-e9c8-4069-8c7c-3cdf0ae950ce Germany
8c114f2c-4a0d-4531-93f1-fd4443e353c3 Greece
d483a882-3d1f-4fd5-9464-88f7555789cd Hungary
60986015-c01f-4824-87d5-16dc5f520076 France
1ba52820-1de7-4b12-acb3-6e36fd9fcb18 Poland
2af57c72-c17c-4cce-a9c4-96c341051b09 Finland
baa50b6d-f2a8-48da-b3fc-44e66b8589a9 Belgium
eae1c82e-32d9-4c33-980d-1051e3bc868e Hungary
f04210c9-a017-4769-ba65-8497292054b7 Denmark
780f9f1d-550f-4823-ac2d-709753e1ef20 Sweden
5de8471f-c2df-4a1f-a00c-d0a319a1da71 Netherlands
cd17c839-6210-49ce-933c-5bd53620c534 Norway
e349168a-f36e-4575-8b23-8302bfd981f0 Poland
29160396-f5a7-4d46-a8e8-74f5d58f45ae Poland
008ca02e-a7bd-4230-97fc-2c8c08e4be6c Bulgaria
Environnemental
Température de l'air ambiantOperation -40 ... 125 °C
Informations environnementales9AKK108467A6707
Commande
Code de commande États-Unis et CanadaXSELAFAZZAAAA00000
Numéro E (Norvège)4380714
EAN8056221011877
Quantité minimale de commande1 pièce
Numéro de tarif douanier85362090
Dimensions
Largeur nette du produit210 mm
Hauteur nette du produit268 mm
Profondeur/longueur nette du produit178 mm
Poids net du produit14.481 kg
Informations sur l’emballage
Nombre d’unités au niveau d’emballage 1box 1 pièce
Largeur du niveau d’emballage 1280 mm
Hauteur du niveau d’emballage 1350 mm
Profondeur/Longueur du niveau d’emballage 1360 mm
Poids brut du colis niveau 115.243 kg
Code EAN du niveau d’emballage 18056221011877
Informations Complémentaires
Type de disjoncteur à associerPower Distribution
Type principal du produitSACE Tmax XT
Nom du produitMoulded Case Circuit Breaker
Type de produitAutomatic Circuit Breaker
VersionF
Dessin dimensionnel CAO1SDH002065A1337
Technique
Type actuelAC
Durabilité électrique3000 cycle
60 cycles per hour
Durabilité mécanique20000 cycle
60 cycles per hour
Nombre de pôles3P
Commande multiple1 pièce
Perte de puissanceat Rated Operating Conditions per Pole 94 W
Courant nominal (In)1600 A
Tension nominale de tenue aux impulsions (Uimp)8 kV
Tension d'isolement nominale (Ui)1000 V
Tension nominale de fonctionnement690 V AC
Pouvoir de coupure nominal en court-circuit (Ics)(220 V AC) 85 kA
(230 V AC) 85 kA
(240 V AC) 85 kA
(380 V AC) 50 kA
(415 V AC) 50 kA
(440 V AC) 50 kA
(500 V AC) 45 kA
(525 V AC) 45 kA
(690 V AC) 30 kA
Courant nominal de courte durée admissible basse tension (Icw)20 kA
Pouvoir de coupure ultime en court-circuit (Icu)(220 V AC) 85 kA
(230 V AC) 85 kA
(240 V AC) 85 kA
(380 V AC) 50 kA
(415 V AC) 50 kA
(440 V AC) 50 kA
(500 V AC) 45 kA
(525 V AC) 45 kA
(690 V AC) 30 kA
Courant nominal ininterrompu (Iu)1600 A
LibérerEkip Dip LS/I
Type de versionEL
Niveau de performance en cas de court-circuitS
NormesIEC60947-2
Sous-typeXT7M
Type de connexion du terminalAvant
Certificats et déclarations
Fiche technique, Informations techniques1SDC210100D0206
1SDC210099D0206
Déclaration de conformité - CE9AKK107046A9648
Déclaration de conformité à la loi européenne sur les données1SDH002560A1001
Dessins mécaniques1SDH002013A1102
Schéma de câblage1SDM000002A1001
Instructions et manuels1SDH002013A1001
1SDH002013A1002
Classifications et normes externes
ETIM 9EC000228 - Power circuit-breaker for trafo/generator/installation protection
ETIM 10EC000228 - Power circuit-breaker for trafo/generator/installation protection
Code de classification des objetsQ
Catégorie DEEE5. Petit équipement (Dimensions extérieures inférieures à 50 cm)
eClassV11.1 : 27370409

ETIM for 1SDA101369R1 Appareillage industriel basse tension (EC000228)

Nom de la caractéristiqueCourant permanent nominal Iu (EF001389)
Valeur de la caractéristique1600 A
Nom de la caractéristiqueTension assignée (EF003977)
Valeur de la caractéristique690 V
Nom de la caractéristiqueRéglage de courant du déclencheur de surcharge (EF002336)
Valeur de la caractéristique1600 A
Nom de la caractéristiquePlage de réglage du déclencheur de court-circuit retardé de courte durée (EF007129)
Valeur de la caractéristique1600 A
Nom de la caractéristiquePlage de réglage du déclencheur de court-circuit non retardé (EF007131)
Valeur de la caractéristique1600 A
Nom de la caractéristiqueProtection intégrée contre les mises à la terre accidentelles (EF007296)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueType de raccordement du circuit principal (EF006819)
Valeur de la caractéristiqueRaccordement par boulon
Nom de la caractéristiqueType de construction de l'appareil (EF008240)
Valeur de la caractéristiqueTechnique d'encastrement fixe pour appareil encastré
Nom de la caractéristiqueAdapté à un montage de profilés chapeaux (EF007250)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueMontage de profilés chapeaux en option (EF008904)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueNombre de contacts auxiliaires à ouverture (EF001377)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts auxiliaires à fermeture (EF001376)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts auxiliaires à deux directions (EF003531)
Valeur de la caractéristique0
Nom de la caractéristiqueRelais de signalisation de déclenchement disponible (EF007006)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAvec déclencheur à sous-tension intégré (EF001390)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueNombre de pôles (EF001391)
Valeur de la caractéristique3
Nom de la caractéristiquePosition du raccordement de circuit principal (EF006671)
Valeur de la caractéristiqueAvant
Nom de la caractéristiqueFinition de l'élément d'actionnement (EF006976)
Valeur de la caractéristiqueManette
Nom de la caractéristiqueAppareil complet avec unité de protection (EF008906)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueCommande motorisée intégrée (EF006697)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueCommande motorisée en option (EF007386)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueClasse de protection (IP) (EF005474)
Valeur de la caractéristiqueIP20
