ABBBoîtier moulé "Isomax-Tmax"1SDA101238R1 ABB XT7L 800 Ekip Touch LSI In 800A 4p F F

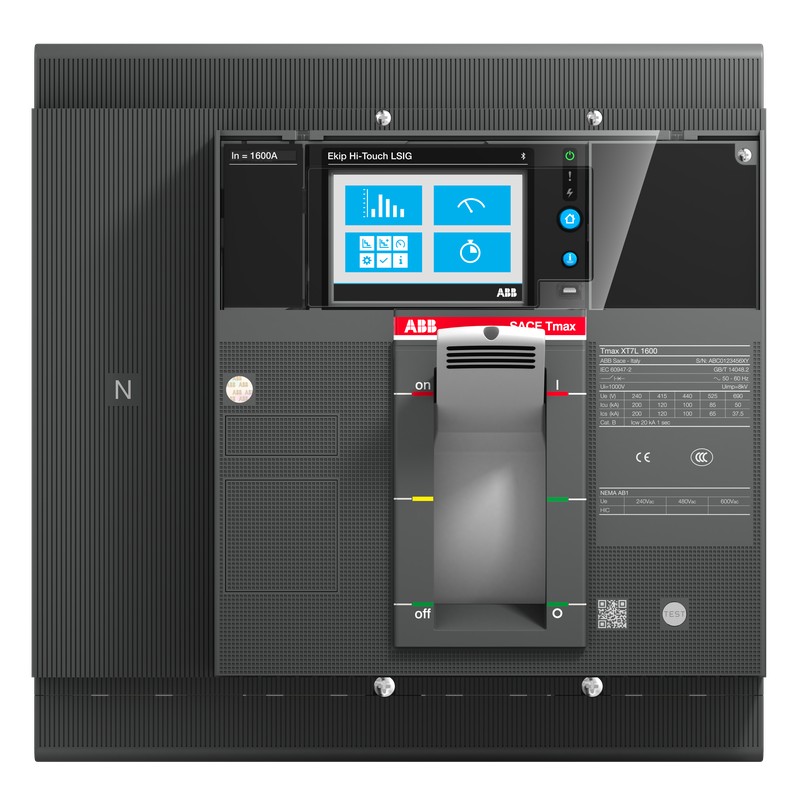

ABB 1SDA101238R1 1SDA101238R1 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

1SDA101238R1 ABB XT7L 800 Ekip Touch LSI In 800A 4p F F

Référence: 1SDA101238R1

Fabricant: ABB

Description:

XT7L 800 Ekip Touch LSI In=800A 4p F F

Catégories:

  • Appareillage industriel basse tension > Disjoncteur pour protection de transformateur, de générateur et d'installation
  • ABB > Boîtier moulé "Isomax-Tmax"

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB

  • En savoir plus
  • ETIM
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 4.979,77 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 25 jours.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

EN SAVOIR PLUS

ABB EcoSolutions
ABB EcoSolutionsOui
Déchets destinés à l'enfouissement en décharge - DestinationUL 2799 Zero Waste To Landfill Validation available
Instructions de démontage en fin de vie9AKK108468A2357
Déclaration environnementale de produit - DEP9AKK108468A1895
9AKK108468A4404
Durée de vie prolongée du produitModularité du produit
Taux de recyclabilité du produit selon la norme EN45555Concu pour utiliser des ressources recyclables et réutilisables - Norme EN45555 - 64.1 %
Conformité des matériaux
Déclaration REACH9AKK108466A1425
Informations RoHS9AKK108466A1424
Statut RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Modèle de rapport sur les minéraux de conflit (CMRT)9AKK108467A5658
Loi sur le contrôle des substances toxiques - TSCA9AKK108467A8326
SCIPdeff3237-1a12-4abe-8a7c-3910e4837df1 Italy
SCIP simplifié8b11bd93-77a2-4d86-87e6-f6f837072815 Hungary
c274557a-bf58-4032-8556-ed40cb7824c6 Belgium
ffa4ef0f-dbf5-4750-ba06-05d744235201 Estonia
c76c5465-9c8a-4f20-b09c-d9a300ddaf62 Sweden
7c442ff8-38d3-427a-a7cd-f3aacd1f5d0f France
74bc704e-0470-4139-84b3-0f663defffbe Poland
1de761ae-c752-41ab-9da0-c2ec3f9b57d9 Sweden
250381cf-1ace-4679-b55c-1d07c5e674ce Poland
ffa4ef0f-dbf5-4750-ba06-05d744235201 Estonia
2dc4bfc7-967b-49dc-941f-8761b5cf82d8 Hungary
0043879f-18b1-416d-a07e-97149305aeb1 France
13fa420b-a3a0-440d-87cb-82bc50dc6b81 Bulgaria
5d65754d-2290-465f-8f74-3b6271b9b895 Czech Republic
92dbc2ec-8476-40ea-a90d-bb4c55683bec Netherlands
0043879f-18b1-416d-a07e-97149305aeb1 France
02a462a0-b759-47c2-89c8-1203b90533c7 Spain
8b11bd93-77a2-4d86-87e6-f6f837072815 Hungary
315fb723-85db-4f1e-b30e-2e2f9fa8e0ae Germany
53b818df-f7cf-4060-990c-1941f58937b8 Germany
02a462a0-b759-47c2-89c8-1203b90533c7 Spain
c274557a-bf58-4032-8556-ed40cb7824c6 Belgium
26555fb2-0679-44bb-9e3d-896df4b1fa40 Germany
a66e1d22-7e94-47a6-aaa9-8121606eff48 Belgium
51b5f56d-c329-4331-b837-88a9a13b82f3 Norway
13fa420b-a3a0-440d-87cb-82bc50dc6b81 Bulgaria
8eef36a6-d98b-4d24-8f97-80a98accf302 Denmark
a66e1d22-7e94-47a6-aaa9-8121606eff48 Belgium
ce247131-79fd-4fcf-9709-e682c9429c12 Finland
4b53e716-ac01-434b-b8c6-5bef718a0410 Germany
5d65754d-2290-465f-8f74-3b6271b9b895 Czech Republic
8758ee27-d7ed-4c7b-9cd3-50042f1b99bf Germany
c76c5465-9c8a-4f20-b09c-d9a300ddaf62 Sweden
26555fb2-0679-44bb-9e3d-896df4b1fa40 Germany
ce247131-79fd-4fcf-9709-e682c9429c12 Finland
2dc4bfc7-967b-49dc-941f-8761b5cf82d8 Hungary
315fb723-85db-4f1e-b30e-2e2f9fa8e0ae Germany
1de761ae-c752-41ab-9da0-c2ec3f9b57d9 Sweden
92dbc2ec-8476-40ea-a90d-bb4c55683bec Netherlands
53b818df-f7cf-4060-990c-1941f58937b8 Germany
512aa7e9-47ea-4b78-9df9-67c823a2ad90 Portugal
0b6b41ab-a5fb-4fdb-baea-0a11ab36cc9e Croatia
4b53e716-ac01-434b-b8c6-5bef718a0410 Germany
531c8ef4-8019-4667-9712-f450e7350aec Greece
7c442ff8-38d3-427a-a7cd-f3aacd1f5d0f France
51b5f56d-c329-4331-b837-88a9a13b82f3 Norway
8eef36a6-d98b-4d24-8f97-80a98accf302 Denmark
d1ab42df-221a-46be-adc2-8dd6279cd94b Poland
74bc704e-0470-4139-84b3-0f663defffbe Poland
0b6b41ab-a5fb-4fdb-baea-0a11ab36cc9e Croatia
8758ee27-d7ed-4c7b-9cd3-50042f1b99bf Germany
250381cf-1ace-4679-b55c-1d07c5e674ce Poland
512aa7e9-47ea-4b78-9df9-67c823a2ad90 Portugal
d1ab42df-221a-46be-adc2-8dd6279cd94b Poland
531c8ef4-8019-4667-9712-f450e7350aec Greece
Environnemental
Température de l'air ambiantOperation -40 ... 125 °C
Informations environnementales9AKK108467A6707
Commande
Code de commande États-Unis et CanadaXT7LE480CPFF000XXX
Numéro E (Norvège)4380873
EAN8056221015417
Quantité minimale de commande1 pièce
Numéro de tarif douanier85362090
Dimensions
Largeur nette du produit280 mm
Hauteur nette du produit268 mm
Profondeur/longueur nette du produit166 mm
Poids net du produit12.5 kg
Informations sur l’emballage
Nombre d’unités au niveau d’emballage 1box 1 pièce
Largeur du niveau d’emballage 1360 mm
Hauteur du niveau d’emballage 1350 mm
Profondeur/Longueur du niveau d’emballage 1360 mm
Poids brut du colis niveau 114 kg
Code EAN du niveau d’emballage 18056221015417
Informations Complémentaires
Type de disjoncteur à associerPower Distribution
Type principal du produitSACE Tmax XT
Nom du produitMoulded Case Circuit Breaker
Type de produitAutomatic Circuit Breaker
VersionF
Dessin dimensionnel CAO1SDH002065A1390
1SDH002065A1338
Technique
Type actuelAC
Durabilité électrique3000 cycle
60 cycles per hour
Durabilité mécanique10000 cycle
60 cycles per hour
Nombre de pôles4P
Commande multiple1 pièce
Perte de puissanceat Rated Operating Conditions per Pole 24 W
Courant nominal (In)800 A
Tension nominale de tenue aux impulsions (Uimp)8 kV
Tension d'isolement nominale (Ui)1000 V
Tension nominale de fonctionnement690 V AC
Pouvoir de coupure nominal en court-circuit (Ics)(220 V AC) 200 kA
(230 V AC) 200 kA
(240 V AC) 200 kA
(380 V AC) 120 kA
(415 V AC) 120 kA
(440 V AC) 100 kA
(500 V AC) 85 kA
(525 V AC) 65 kA
(690 V AC) 50 kA
Courant nominal de courte durée admissible basse tension (Icw)20 kA
Pouvoir de coupure ultime en court-circuit (Icu)(220 V AC) 200 kA
(230 V AC) 200 kA
(240 V AC) 200 kA
(380 V AC) 120 kA
(415 V AC) 120 kA
(440 V AC) 100 kA
(500 V AC) 85 kA
(525 V AC) 65 kA
(690 V AC) 50 kA
Courant nominal ininterrompu (Iu)800 A
LibérerEkip Touch LSI
Type de versionEL
Niveau de performance en cas de court-circuitL
NormesIEC60947-2
Sous-typeXT7
Type de connexion du terminalAvant
Certificats et déclarations
Fiche technique, Informations techniques1SDC210100D0206
1SDC210099D0206
Déclaration de conformité - CE9AKK107046A9648
Déclaration de conformité à la loi européenne sur les données1SDH002560A1001
Dessins mécaniques1SDH002013A1101
Schéma de câblage1SDM000002A1001
Instructions et manuels1SDH002013A1001
1SDH002013A1002
1SDH001821A1001
Classifications et normes externes
ETIM 9EC000228 - Power circuit-breaker for trafo/generator/installation protection
ETIM 10EC000228 - Power circuit-breaker for trafo/generator/installation protection
Code de classification des objetsQ
Catégorie DEEE5. Petit équipement (Dimensions extérieures inférieures à 50 cm)
eClassV11.1 : 27370409

ETIM for 1SDA101238R1 Appareillage industriel basse tension (EC000228)

Nom de la caractéristiqueCourant permanent nominal Iu (EF001389)
Valeur de la caractéristique800 A
Nom de la caractéristiqueTension assignée (EF003977)
Valeur de la caractéristique690 V
Nom de la caractéristiqueRéglage de courant du déclencheur de surcharge (EF002336)
Valeur de la caractéristique320.0 A
Nom de la caractéristiquePlage de réglage du déclencheur de court-circuit retardé de courte durée (EF007129)
Valeur de la caractéristique480.0 A
Nom de la caractéristiquePlage de réglage du déclencheur de court-circuit non retardé (EF007131)
Valeur de la caractéristique1200.0 A
Nom de la caractéristiqueProtection intégrée contre les mises à la terre accidentelles (EF007296)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueType de raccordement du circuit principal (EF006819)
Valeur de la caractéristiqueRaccordement par boulon
Nom de la caractéristiqueType de construction de l'appareil (EF008240)
Valeur de la caractéristiqueTechnique d'encastrement fixe pour appareil encastré
Nom de la caractéristiqueAdapté à un montage de profilés chapeaux (EF007250)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueMontage de profilés chapeaux en option (EF008904)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueNombre de contacts auxiliaires à ouverture (EF001377)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts auxiliaires à fermeture (EF001376)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts auxiliaires à deux directions (EF003531)
Valeur de la caractéristique0
Nom de la caractéristiqueRelais de signalisation de déclenchement disponible (EF007006)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAvec déclencheur à sous-tension intégré (EF001390)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueNombre de pôles (EF001391)
Valeur de la caractéristique4
Nom de la caractéristiquePosition du raccordement de circuit principal (EF006671)
Valeur de la caractéristiqueAvant
Nom de la caractéristiqueFinition de l'élément d'actionnement (EF006976)
Valeur de la caractéristiqueManette
Nom de la caractéristiqueAppareil complet avec unité de protection (EF008906)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueCommande motorisée intégrée (EF006697)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueCommande motorisée en option (EF007386)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueClasse de protection (IP) (EF005474)
Valeur de la caractéristiqueIP20
