ABBBoîtier moulé "Isomax-Tmax"1SDA101129R1 ABB XT7S 1600 Ekip Touch LSI In 1600A 4p F F

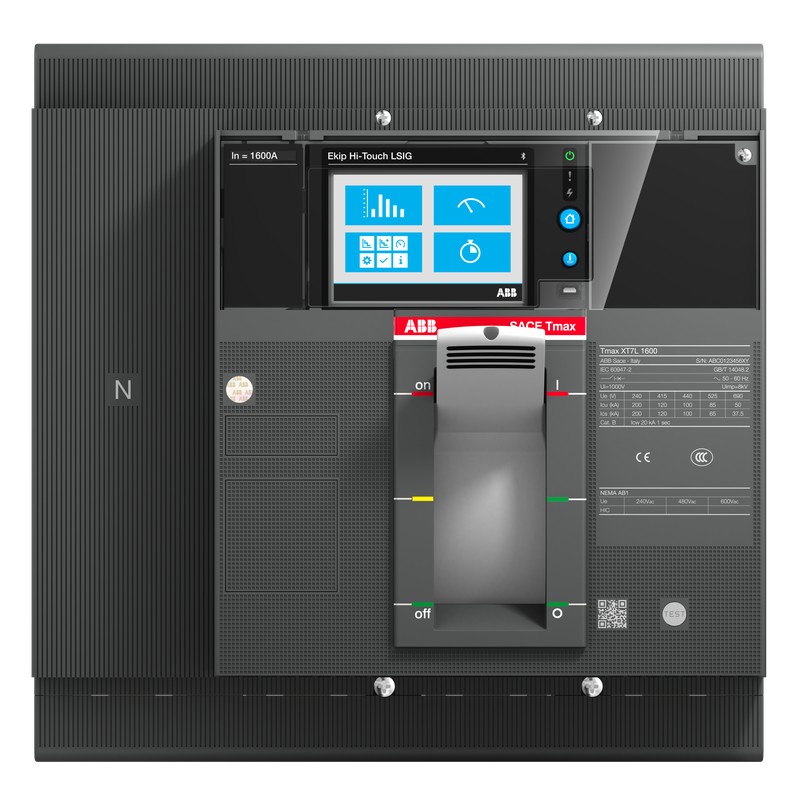

ABB 1SDA101129R1 1SDA101129R1 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

1SDA101129R1 ABB XT7S 1600 Ekip Touch LSI In 1600A 4p F F

Référence: 1SDA101129R1

Fabricant: ABB

Description:

XT7S 1600 Ekip Touch LSI In=1600A 4p F F

Catégories:

  • Appareillage industriel basse tension > Disjoncteur pour protection de transformateur, de générateur et d'installation
  • ABB > Boîtier moulé "Isomax-Tmax"

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB

  • En savoir plus
  • ETIM
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 5.877,52 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 25 jours.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

EN SAVOIR PLUS

ABB EcoSolutions
ABB EcoSolutionsOui
Déchets destinés à l'enfouissement en décharge - DestinationUL 2799 Zero Waste To Landfill Validation available
Instructions de démontage en fin de vie9AKK108468A2357
Déclaration environnementale de produit - DEP9AKK108468A1895
9AKK108468A4404
Durée de vie prolongée du produitModularité du produit
Taux de recyclabilité du produit selon la norme EN45555Concu pour utiliser des ressources recyclables et réutilisables - Norme EN45555 - 64.1 %
Conformité des matériaux
Déclaration REACH9AKK108466A1425
Informations RoHS9AKK108466A1424
Statut RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Modèle de rapport sur les minéraux de conflit (CMRT)9AKK108467A5658
Loi sur le contrôle des substances toxiques - TSCA9AKK108467A8326
SCIPd4d1f6b7-2706-41d9-bd74-4411e81553da Italy
SCIP simplifiéf1b191e5-5042-42bb-bb56-5e94813e5157 Estonia
c4f1f0ec-e4f2-4c47-bde4-8648a488d427 Germany
e2109f17-9df8-41d9-bdc5-40b89fdec160 Bulgaria
6311dad7-c8fd-49d1-b4cf-1df9504fa556 Denmark
57be4cc6-29f5-4f5c-9ac9-1a890b232ff2 Belgium
47244850-62b8-4a51-a393-d2dbe8d5ab05 Finland
bf0f6957-0220-429b-9a5e-0755ea7fcec8 Poland
6d443e71-8961-469f-bf2c-053f4009a5bf Spain
3b0de209-1e61-42ad-a647-321255d37bea Norway
a262b14e-905f-4e85-9734-fa4fa4a9ce9c Belgium
1d843f72-245e-4c9c-9a34-0affe461064e Sweden
fea6b70e-36a6-463b-ba44-487ff1890c82 Germany
45b70f56-85ec-4788-bc5c-96ad8e9fbabc Czech Republic
6311dad7-c8fd-49d1-b4cf-1df9504fa556 Denmark
bf0f6957-0220-429b-9a5e-0755ea7fcec8 Poland
a262b14e-905f-4e85-9734-fa4fa4a9ce9c Belgium
5648e6db-0e81-45e3-a5da-4d80c83953db Germany
47244850-62b8-4a51-a393-d2dbe8d5ab05 Finland
ec096d25-e488-48d5-a305-aa0c221a06e3 Poland
fea6b70e-36a6-463b-ba44-487ff1890c82 Germany
20c4a1db-41c7-4701-96b0-8781198adae3 Greece
1114e6ee-d84e-445d-b4c3-eb5ff27797b8 Portugal
20c4a1db-41c7-4701-96b0-8781198adae3 Greece
594b9777-45fa-4a3e-a02b-4b4be50d2297 France
5648e6db-0e81-45e3-a5da-4d80c83953db Germany
3b0de209-1e61-42ad-a647-321255d37bea Norway
c6f392e2-dac2-42d0-9d40-49605e98a451 Croatia
6a4c3e42-b8bb-4cc4-9e7a-26afd4a19e12 Poland
1114e6ee-d84e-445d-b4c3-eb5ff27797b8 Portugal
91bc4e44-0985-4fb9-9077-41730955ff15 Germany
931c390a-2e14-40c6-ab28-12d46dbdec54 Germany
b8f16067-3090-47b1-bbd1-3e27e95f2e76 Netherlands
5810d930-e3c6-4a9f-89d4-437d9c3b7b2b Sweden
6d443e71-8961-469f-bf2c-053f4009a5bf Spain
931c390a-2e14-40c6-ab28-12d46dbdec54 Germany
91bc4e44-0985-4fb9-9077-41730955ff15 Germany
3ff816f4-abdc-4906-baf5-62d44cf7c5b7 Hungary
8f29e684-927f-4f20-a9bb-c859721165ea France
c4f1f0ec-e4f2-4c47-bde4-8648a488d427 Germany
1d843f72-245e-4c9c-9a34-0affe461064e Sweden
6a4c3e42-b8bb-4cc4-9e7a-26afd4a19e12 Poland
f1b191e5-5042-42bb-bb56-5e94813e5157 Estonia
57be4cc6-29f5-4f5c-9ac9-1a890b232ff2 Belgium
594b9777-45fa-4a3e-a02b-4b4be50d2297 France
5810d930-e3c6-4a9f-89d4-437d9c3b7b2b Sweden
ec096d25-e488-48d5-a305-aa0c221a06e3 Poland
2dd5d4e5-34e3-4a92-bade-93ff7281f4e7 Hungary
3ff816f4-abdc-4906-baf5-62d44cf7c5b7 Hungary
8f29e684-927f-4f20-a9bb-c859721165ea France
b8f16067-3090-47b1-bbd1-3e27e95f2e76 Netherlands
c6f392e2-dac2-42d0-9d40-49605e98a451 Croatia
45b70f56-85ec-4788-bc5c-96ad8e9fbabc Czech Republic
2dd5d4e5-34e3-4a92-bade-93ff7281f4e7 Hungary
e2109f17-9df8-41d9-bdc5-40b89fdec160 Bulgaria
Environnemental
Température de l'air ambiantOperation -40 ... 125 °C
Informations environnementales9AKK108467A6707
Commande
Code de commande États-Unis et CanadaXT7SE416FPFF000XXX
Numéro E (Norvège)4380828
EAN8056221014328
Quantité minimale de commande1 pièce
Numéro de tarif douanier85362090
Dimensions
Largeur nette du produit280 mm
Hauteur nette du produit268 mm
Profondeur/longueur nette du produit166 mm
Poids net du produit12.5 kg
Informations sur l’emballage
Nombre d’unités au niveau d’emballage 1box 1 pièce
Largeur du niveau d’emballage 1360 mm
Hauteur du niveau d’emballage 1350 mm
Profondeur/Longueur du niveau d’emballage 1360 mm
Poids brut du colis niveau 114 kg
Code EAN du niveau d’emballage 18056221014328
Informations Complémentaires
Type de disjoncteur à associerPower Distribution
Type principal du produitSACE Tmax XT
Nom du produitMoulded Case Circuit Breaker
Type de produitAutomatic Circuit Breaker
VersionF
Dessin dimensionnel CAO1SDH002065A1390
1SDH002065A1338
Technique
Type actuelAC
Durabilité électrique3000 cycle
60 cycles per hour
Durabilité mécanique10000 cycle
60 cycles per hour
Nombre de pôles4P
Commande multiple1 pièce
Perte de puissanceat Rated Operating Conditions per Pole 94 W
Courant nominal (In)1600 A
Tension nominale de tenue aux impulsions (Uimp)8 kV
Tension d'isolement nominale (Ui)1000 V
Tension nominale de fonctionnement690 V AC
Pouvoir de coupure nominal en court-circuit (Ics)(220 V AC) 85 kA
(230 V AC) 85 kA
(240 V AC) 85 kA
(380 V AC) 50 kA
(415 V AC) 50 kA
(440 V AC) 50 kA
(500 V AC) 45 kA
(525 V AC) 45 kA
(690 V AC) 30 kA
Courant nominal de courte durée admissible basse tension (Icw)20 kA
Pouvoir de coupure ultime en court-circuit (Icu)(220 V AC) 85 kA
(230 V AC) 85 kA
(240 V AC) 85 kA
(380 V AC) 50 kA
(415 V AC) 50 kA
(440 V AC) 50 kA
(500 V AC) 45 kA
(525 V AC) 45 kA
(690 V AC) 30 kA
Courant nominal ininterrompu (Iu)1600 A
LibérerEkip Touch LSI
Type de versionEL
Niveau de performance en cas de court-circuitS
NormesIEC60947-2
Sous-typeXT7
Type de connexion du terminalAvant
Certificats et déclarations
Fiche technique, Informations techniques1SDC210100D0206
1SDC210099D0206
Déclaration de conformité - CE9AKK107046A9648
Déclaration de conformité à la loi européenne sur les données1SDH002560A1001
Dessins mécaniques1SDH002013A1101
Schéma de câblage1SDM000002A1001
Instructions et manuels1SDH002013A1001
1SDH002013A1002
1SDH001821A1001
Classifications et normes externes
ETIM 9EC000228 - Power circuit-breaker for trafo/generator/installation protection
ETIM 10EC000228 - Power circuit-breaker for trafo/generator/installation protection
Code de classification des objetsQ
Catégorie DEEE5. Petit équipement (Dimensions extérieures inférieures à 50 cm)
eClassV11.1 : 27370409

ETIM for 1SDA101129R1 Appareillage industriel basse tension (EC000228)

Nom de la caractéristiqueCourant permanent nominal Iu (EF001389)
Valeur de la caractéristique1600 A
Nom de la caractéristiqueTension assignée (EF003977)
Valeur de la caractéristique690 V
Nom de la caractéristiqueRéglage de courant du déclencheur de surcharge (EF002336)
Valeur de la caractéristique1600 A
Nom de la caractéristiquePlage de réglage du déclencheur de court-circuit retardé de courte durée (EF007129)
Valeur de la caractéristique16000 A
Nom de la caractéristiquePlage de réglage du déclencheur de court-circuit non retardé (EF007131)
Valeur de la caractéristique2400.0 A
Nom de la caractéristiqueProtection intégrée contre les mises à la terre accidentelles (EF007296)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueType de raccordement du circuit principal (EF006819)
Valeur de la caractéristiqueRaccordement par boulon
Nom de la caractéristiqueType de construction de l'appareil (EF008240)
Valeur de la caractéristiqueTechnique d'encastrement fixe pour appareil encastré
Nom de la caractéristiqueAdapté à un montage de profilés chapeaux (EF007250)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueMontage de profilés chapeaux en option (EF008904)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueNombre de contacts auxiliaires à ouverture (EF001377)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts auxiliaires à fermeture (EF001376)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts auxiliaires à deux directions (EF003531)
Valeur de la caractéristique0
Nom de la caractéristiqueRelais de signalisation de déclenchement disponible (EF007006)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAvec déclencheur à sous-tension intégré (EF001390)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueNombre de pôles (EF001391)
Valeur de la caractéristique4
Nom de la caractéristiquePosition du raccordement de circuit principal (EF006671)
Valeur de la caractéristiqueAvant
Nom de la caractéristiqueFinition de l'élément d'actionnement (EF006976)
Valeur de la caractéristiqueManette
Nom de la caractéristiqueAppareil complet avec unité de protection (EF008906)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueCommande motorisée intégrée (EF006697)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueCommande motorisée en option (EF007386)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueClasse de protection (IP) (EF005474)
Valeur de la caractéristiqueIP20
