ABBBoîtier moulé "Isomax-Tmax"1SDA100552R1 ABB XT5N 400 INTERRUPTIF PARTIE 4p F F

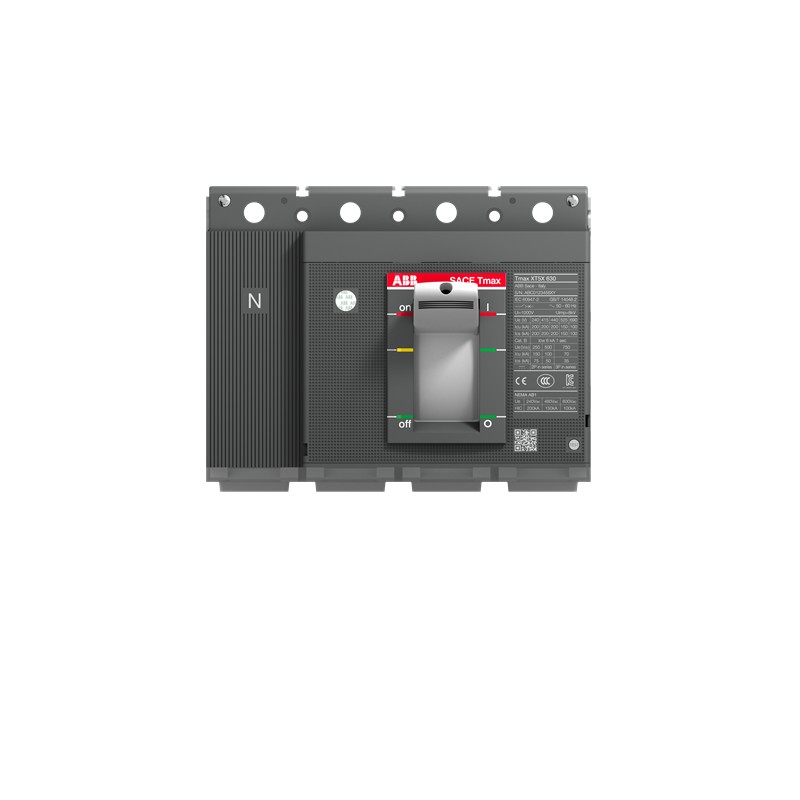

ABB 1SDA100552R1 1SDA100552R1 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

1SDA100552R1 ABB XT5N 400 INTERRUPTIF PARTIE 4p F F

Référence: 1SDA100552R1

Fabricant: ABB

Description:

XT5N 400 INTERRUPTIF PARTIE 4p F F
XT5N 400 BREAKING PART 4p F F

Catégories:

  • Appareillage industriel basse tension > Disjoncteur pour protection de transformateur, de générateur et d'installation
  • ABB > Boîtier moulé "Isomax-Tmax"

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB

  • En savoir plus
  • ETIM
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 960,27 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 7-8 jours.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

EN SAVOIR PLUS

ABB EcoSolutions
ABB EcoSolutionsOui
Déchets destinés à l'enfouissement en décharge - DestinationUL 2799 Zero Waste To Landfill Validation available
Instructions de démontage en fin de vie9AKK108468A2353
Déclaration environnementale de produit - DEP9AKK108468A9746
9AKK108468A1893
Taux de recyclabilité du produit selon la norme EN45555Concu pour utiliser des ressources recyclables et réutilisables - Norme EN45555 - 59.6 %
Conformité des matériaux
Déclaration REACH9AKK108466A1425
Informations RoHS9AKK108466A1424
Statut RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Modèle de rapport sur les minéraux de conflit (CMRT)9AKK108467A5658
Loi sur le contrôle des substances toxiques - TSCA9AKK108467A8326
SCIP9ce24c01-0946-4cf5-b5d7-1fbf6fa704b3 Italy
SCIP simplifié3710709c-4d14-40dc-a4de-723aad6e1642 Germany
2ae3a7a5-30bf-41de-8355-282f00e1e44c Germany
74d48a79-ec16-4ddd-9f15-73d18c0cd4bc Germany
a24b3588-bef4-4734-ad4a-f4a2fd7de199 France
8714cacd-459a-4c85-94af-b17c0ca41567 Netherlands
c78f4d87-cf18-4f13-8a72-47b756dc8dd1 Spain
f783c710-6a95-48b0-82db-5e7459dc77a5 Netherlands
10f26755-db57-4f97-8eaf-f87d739e12b2 Sweden
8c5004cf-a02b-4fc7-9229-e7cf91cf79dc Greece
c7d03023-664e-49a6-94ca-70a43c80d9e0 Poland
358320ce-6b6c-45b7-a233-3d2d548feb11 Norway
a507a1e7-1c56-4b27-81f4-83fc2caaafcf Finland
2becec6f-72bc-4d18-88e5-09395d129bb6 Netherlands
259a94e1-72d6-4e83-86a7-8509f4117874 Germany
c304966c-a547-4087-9f8b-f7e72f522239 Denmark
fb4a5a00-5165-484f-9606-f758a6d531b5 Germany
4b5f0241-fb17-4125-9fad-6083fd99eb96 Croatia
8bbbd34b-2ef4-46a2-aff1-c3dfe524a75a Czech Republic
0db8b501-fc49-4747-a120-d12e19ce2bdc Poland
6a523950-8803-4eeb-830a-f8346adf1698 Netherlands
3f316429-843e-4058-96de-6b0204662ab4 Netherlands
6113b70d-922d-49e5-8bc5-a8cbdcfcfe25 Estonia
fc32d6c4-29ce-42b5-bef1-098b062f0990 Portugal
aa6120a2-7e88-4679-b1ef-ac9e7e53dc7d Bulgaria
a42c6b6b-31b8-40ae-9a1e-08354856e34c Sweden
d77a8e96-b723-4914-a880-53c7adf32040 Poland
ae434634-0068-4a9f-85d4-c557bec83b01 France
Environnemental
Informations environnementales9AKK108467A6707
Commande
Numéro E (Finlande)3641397
Numéro E (Norvège)4380448
EAN8056221006286
Quantité minimale de commande1 pièce
Numéro de tarif douanier85389099
Dimensions
Largeur nette du produit186 mm
Hauteur nette du produit205 mm
Profondeur/longueur nette du produit103.5 mm
Poids net du produit4.15 kg
Informations sur l’emballage
Nombre d’unités au niveau d’emballage 1box 1 pièce
Largeur du niveau d’emballage 1248 mm
Hauteur du niveau d’emballage 1240 mm
Profondeur/Longueur du niveau d’emballage 1285 mm
Poids brut du colis niveau 14.5 kg
Code EAN du niveau d’emballage 18056221006286
Informations Complémentaires
Type principal du produitSACE Tmax XT
Nom du produitMoulded Case Circuit Breaker
Type de produitBreaking Part
VersionF
Technique
Durabilité électrique7000 cycle
60 cycles per hour
Durabilité mécanique20000 cycle
120 cycles per hour
Nombre de pôles4P
Commande multiple1 pièce
Tension nominale de tenue aux impulsions (Uimp)8 kV
Tension d'isolement nominale (Ui)1000 V
Tension nominale de fonctionnement690 V AC
750 V DC
Pouvoir de coupure nominal en court-circuit (Ics)(220 V AC) 70 kA
(230 V AC) 70 kA
(240 V AC) 70 kA
(380 V AC) 36 kA
(415 V AC) 36 kA
(440 V AC) 36 kA
(500 V AC) 25 kA
(525 V AC) 25 kA
(690 V AC) 20 kA
(250 V DC) 2 Poles in Series 25 kA
(500 V DC) 2 Poles in Series 25 kA
Courant nominal de courte durée admissible basse tension (Icw)5 kA
Pouvoir de coupure ultime en court-circuit (Icu)(220 V AC) 70 kA
(230 V AC) 70 kA
(240 V AC) 70 kA
(380 V AC) 36 kA
(415 V AC) 36 kA
(440 V AC) 36 kA
(500 V AC) 25 kA
(525 V AC) 25 kA
(690 V AC) 20 kA
(250 V DC) 2 Poles in Series 25 kA
(500 V DC) 2 Poles in Series 25 kA
Courant nominal ininterrompu (Iu)400 A
Niveau de performance en cas de court-circuitN
NormesIEC60947-2
Sous-typeXT5
Type de connexion du terminalAvant
Certificats et déclarations
Fiche technique, Informations techniques1SDC210100D0206
1SDC210099D0206
Déclaration de conformité - CE9AKK107680A2824
Instructions et manuels1SDH002011A1001
Classifications et normes externes
ETIM 9EC000228 - Power circuit-breaker for trafo/generator/installation protection
ETIM 10EC000228 - Power circuit-breaker for trafo/generator/installation protection
Code de classification des objetsQ
Catégorie DEEE5. Petit équipement (Dimensions extérieures inférieures à 50 cm)
eClassV11.1 : 27370409

ETIM for 1SDA100552R1 Appareillage industriel basse tension (EC000228)

Nom de la caractéristiqueTension assignée (EF003977)
Valeur de la caractéristique690 V
Nom de la caractéristiqueProtection intégrée contre les mises à la terre accidentelles (EF007296)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueType de raccordement du circuit principal (EF006819)
Valeur de la caractéristiqueRaccordement par boulon
Nom de la caractéristiqueType de construction de l'appareil (EF008240)
Valeur de la caractéristiqueTechnique d'encastrement fixe pour appareil encastré
Nom de la caractéristiqueAdapté à un montage de profilés chapeaux (EF007250)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueMontage de profilés chapeaux en option (EF008904)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueNombre de contacts auxiliaires à ouverture (EF001377)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts auxiliaires à fermeture (EF001376)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts auxiliaires à deux directions (EF003531)
Valeur de la caractéristique0
Nom de la caractéristiqueRelais de signalisation de déclenchement disponible (EF007006)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAvec déclencheur à sous-tension intégré (EF001390)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueNombre de pôles (EF001391)
Valeur de la caractéristique4
Nom de la caractéristiquePosition du raccordement de circuit principal (EF006671)
Valeur de la caractéristiqueAvant
Nom de la caractéristiqueFinition de l'élément d'actionnement (EF006976)
Valeur de la caractéristiqueManette
Nom de la caractéristiqueAppareil complet avec unité de protection (EF008906)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueCommande motorisée intégrée (EF006697)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueCommande motorisée en option (EF007386)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueClasse de protection (IP) (EF005474)
Valeur de la caractéristiqueIP20

FICHE TECHNIQUE - PDF

Titre
Taille
Type
PDF CATALOG ABB TMAX XT EN
70 Mbytes
