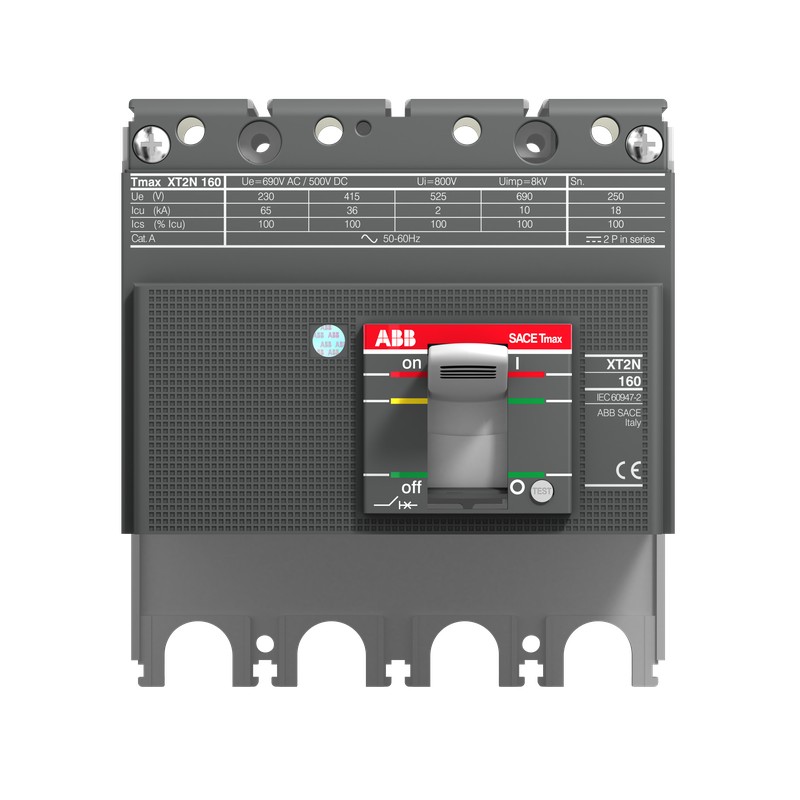

1SDA068170R1 ABB XT2H160 PARTIE DE 4P F F INTERRUPTION
1SDA068170R1
ABB
XT2H160 PARTIE DE 4P F F INTERRUPTION
XT2H 160 BREAKING PART 4p F F
Appareillage industriel basse tension > Disjoncteur pour protection de transformateur, de générateur et d'installation
Disjoncteurs à boîtier moulé ≤ 250 A Xtmax
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB
Les plus vendus
▲En savoir plus
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Oui |
| Déchets destinés à l'enfouissement en décharge - Destination | UL 2799 Zero Waste To Landfill Validation available |
| Instructions de démontage en fin de vie | 9AKK108468A2348 |
| Déclaration environnementale de produit - DEP | 9AKK108469A1856 |
| 9AKK108468A1891 | |
| Taux de recyclabilité du produit selon la norme EN45555 | Concu pour utiliser des ressources recyclables et réutilisables - Norme EN45555 - 55.70 % |
| Conformité des matériaux | |
| Déclaration REACH | 9AKK108466A1425 |
| Informations RoHS | 9AKK108466A1424 |
| Statut RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Modèle de rapport sur les minéraux de conflit (CMRT) | 9AKK108467A5658 |
| Loi sur le contrôle des substances toxiques - TSCA | 9AKK108467A8326 |
| SCIP | 663e8bf8-ac39-45e2-bb3b-477786a0534a Italy |
| SCIP simplifié | 11db11de-5fe4-45c9-b5e1-9f0c228fac65 Germany |
| 9672d8a0-cbab-4eea-b1fa-0a023db90dc1 France | |
| 1daaad42-b6d2-4f63-85fe-f0ba430cdfbe Sweden | |
| 882b6139-5abd-4752-b709-d722c2a7d2b1 Germany | |
| dfb6fdb2-85f0-4fdb-8914-4f62acc0cbbc Germany | |
| d96948a6-b3be-4d26-9f1f-21268276d34a France | |
| 530e06d4-768a-4329-a9f0-9d54befb7dd1 Netherlands | |
| 907efefb-2e63-4da6-a80d-87193b914a88 Spain | |
| 1b3f7be3-1197-4c36-bef4-b19b4a9e1199 Netherlands | |
| f5ae6816-a17b-414b-83d8-ea6be56b0f48 Poland | |
| 883d3077-7100-4b9b-8a4b-ceef1e8d9006 Norway | |
| 8ab542da-9e9d-44ce-9387-737bb6954d04 Sweden | |
| 0ecfcaad-84c4-4d3a-8560-a33e692569db Poland | |
| dbb16089-1024-4a39-bc5c-653a765b66a1 Finland | |
| 7ab595e7-a807-4417-9740-52f1a338d40f Netherlands | |
| bfad18d1-cf60-4d82-8e92-11060ebc1db0 Germany | |
| 1c81d21a-a430-4295-813a-5d972026dcdd Denmark | |
| 9e7b6aea-846c-431d-b6d2-df49017ffcd7 Germany | |
| 99641427-b52a-4305-8555-ae54782cdf2f Croatia | |
| e277dcf6-d6bb-4f3a-8358-e7553b09982f Czech Republic | |
| 8c0d26f3-1080-4b69-be9d-96ef1d4d5110 Poland | |
| 96a5c325-9bd4-41a4-8dd3-3fba1bb6fcf7 Netherlands | |
| 1acc923e-fb90-4570-9e48-2ad99899dee2 Netherlands | |
| 476c31ba-afe5-489d-af9f-9df3fceff712 Estonia | |
| a81ba7ef-697e-40f5-a67f-236f7b95159c Greece | |
| bf325f2d-324a-48c8-9f9e-d7c8af2edca6 Portugal | |
| 969daf7d-2111-46a2-b7b9-f96769350334 Bulgaria | |
| Environnemental | |
| Informations environnementales | 9AKK108467A6707 |
| Commande | |
| Numéro E (Finlande) | 3640555 |
| Numéro E (Norvège) | 4379740 |
| EAN | 8015644020675 |
| Quantité minimale de commande | 1 pièce |
| Numéro de tarif douanier | 85362090 |
| Dimensions | |
| Largeur nette du produit | 120 mm |
| Hauteur nette du produit | 130 mm |
| Profondeur/longueur nette du produit | 82.5 mm |
| Poids net du produit | 1.2 kg |
| Informations sur l’emballage | |
| Nombre d’unités au niveau d’emballage 1 | box 1 pièce |
| Largeur du niveau d’emballage 1 | 150 mm |
| Hauteur du niveau d’emballage 1 | 215 mm |
| Profondeur/Longueur du niveau d’emballage 1 | 135 mm |
| Poids brut du colis niveau 1 | 1.3 kg |
| Code EAN du niveau d’emballage 1 | 8015644020675 |
| Informations Complémentaires | |
| Type principal du produit | SACE Tmax XT |
| Nom du produit | Moulded Case Circuit Breaker |
| Type de produit | Breaking Part |
| Version | F |
| Technique | |
| Durabilité électrique | 120 cycles per hour |
| 8000 cycle | |
| Durabilité mécanique | 240 cycles per hour |
| 25000 cycle | |
| Nombre de pôles | 4P |
| Heures d'ouverture | CB with SOR 30 ms |
| CB with UVR 30 ms | |
| Commande multiple | 1 pièce |
| Fréquence nominale (f) | 50 / 60 Hz |
| Tension nominale de tenue aux impulsions (Uimp) | 8 kV |
| Tension d'isolement nominale (Ui) | 1000 V |
| Tension nominale de fonctionnement | 690 V AC |
| 500 V DC | |
| Pouvoir de coupure nominal en court-circuit (Ics) | (220 V AC) 100 kA |
| (230 V AC) 100 kA | |
| (240 V AC) 100 kA | |
| (380 V AC) 70 kA | |
| (415 V AC) 70 kA | |
| (440 V AC) 65 kA | |
| (500 V AC) 50 kA | |
| (525 V AC) 30 kA | |
| (690 V AC) 15 kA | |
| (250 V DC) 2 Poles in Series 70 kA | |
| (500 V DC) 3 Poles in Series 70 kA | |
| Pouvoir de coupure ultime en court-circuit (Icu) | (220 V AC) 100 kA |
| (230 V AC) 100 kA | |
| (240 V AC) 100 kA | |
| (380 V AC) 70 kA | |
| (415 V AC) 70 kA | |
| (440 V AC) 65 kA | |
| (500 V AC) 50 kA | |
| (525 V AC) 30 kA | |
| (690 V AC) 15 kA | |
| (250 V DC) 2 Poles in Series 70 kA | |
| (500 V DC) 3 Poles in Series 70 kA | |
| Courant nominal ininterrompu (Iu) | 160 A |
| Tension nominale (Ur) | 690 V |
| Niveau de performance en cas de court-circuit | H |
| Normes | IEC60947-2 |
| Sous-type | XT2 |
| Type de connexion du terminal | Avant |
| Certificats et déclarations | |
| Fiche technique, Informations techniques | 1SDC210100D0206 |
| 1SDC210099D0206 | |
| Déclaration de conformité - CE | 9AKK106713A5901 |
| Certificat GL | 1SDL000163R0093 |
| Certificat LR | 1SDL000163R0100 |
| Instructions et manuels | 1SDH000721R0001 |
| Classifications et normes externes | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Code de classification des objets | Q |
| UNSPSC | 39120000 |
| Catégorie DEEE | 5. Petit équipement (Dimensions extérieures inférieures à 50 cm) |
| eClass | V11.1 : 27370409 |
