Agrandir l'image

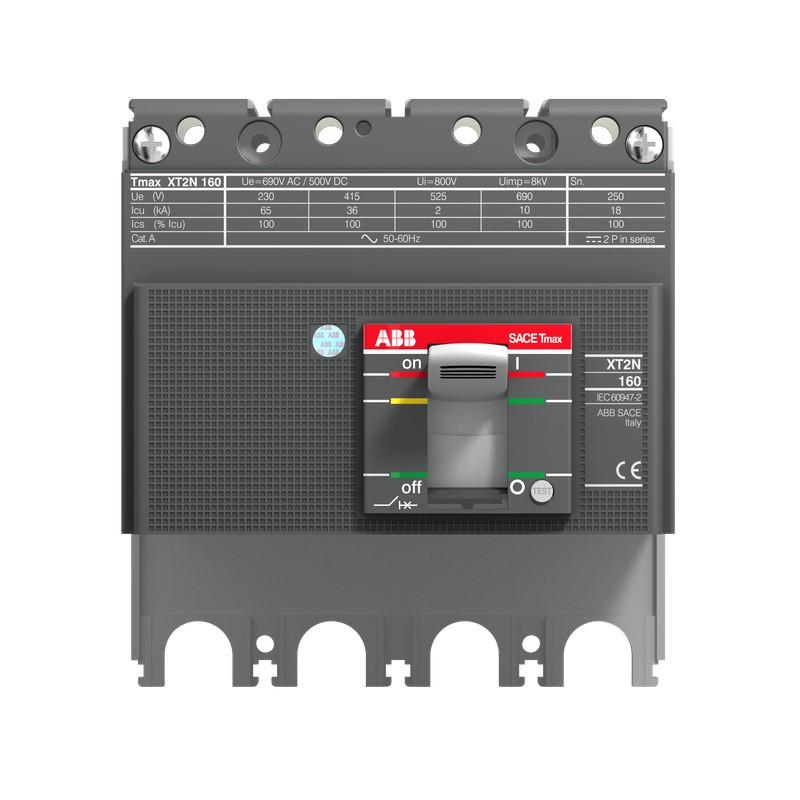

1SDA068168R1 ABB XT2N160 PARTIE DE L’INTERRUPTION 4P F
1SDA068168R1
ABB
XT2N160 PARTIE DE L’INTERRUPTION 4P F
XT2N 160 BREAKING PART 4p F F
Appareillage industriel basse tension > Disjoncteur pour protection de transformateur, de générateur et d'installation
Disjoncteurs à boîtier moulé ≤ 250 A Xtmax
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB
Les plus vendus
▲En savoir plus
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Oui |
| Déchets destinés à l'enfouissement en décharge - Destination | UL 2799 Zero Waste To Landfill Validation available |
| Instructions de démontage en fin de vie | 9AKK108468A2348 |
| Déclaration environnementale de produit - DEP | 9AKK108469A1856 |
| 9AKK108468A1891 | |
| Taux de recyclabilité du produit selon la norme EN45555 | Concu pour utiliser des ressources recyclables et réutilisables - Norme EN45555 - 55.70 % |
| Conformité des matériaux | |
| Déclaration REACH | 9AKK108466A1425 |
| Informations RoHS | 9AKK108466A1424 |
| Statut RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Modèle de rapport sur les minéraux de conflit (CMRT) | 9AKK108467A5658 |
| Loi sur le contrôle des substances toxiques - TSCA | 9AKK108467A8326 |
| SCIP | abb54cbb-c3f9-4225-935d-2db788a80d85 Italy |
| SCIP simplifié | 6a664763-889c-46a4-8ed5-a1a857d4dc8c Germany |
| 5c9fb46b-0a45-45cd-bc25-d03745cb1dcb Bulgaria | |
| cb8cbf6f-2636-4092-946a-956c1f5165ca Sweden | |
| bad24356-02f5-42bf-99b9-795c72583037 Poland | |
| 16ccc3f2-4afe-4685-8b94-15ecb7180d67 France | |
| 21a83cd5-249c-4d24-bd48-c0ed64a5eed1 Sweden | |
| 896065a9-4f85-4f77-b3d8-a432b4aa7ff5 Germany | |
| e35360be-fdee-4b45-9036-9957280b2ad1 Germany | |
| ae4b2d48-9c47-4742-ad08-9f07a8777aae France | |
| c8d3d494-2209-412d-97e4-7f356078edc7 Netherlands | |
| 2c397cb4-5c71-4db2-b7d6-ba353735724f Spain | |
| 256a913b-1409-4d56-b27b-6d6dfff73414 Netherlands | |
| cbc93482-e28c-4067-8877-5629394b5e62 Poland | |
| 4767c3ab-0e06-4841-83fd-dbf98929a47c Norway | |
| 683e10b8-b43f-47b7-94b0-c5cc2c22ec13 Finland | |
| 2b72199a-b47b-40d3-ad45-45903d8b595f Netherlands | |
| cf89cc07-da61-416f-99e2-c68d5a32e936 Germany | |
| 4361471b-fe91-4291-93ea-c4a6f5810bc6 Denmark | |
| 1d6f0819-7f79-419f-80ae-dc3f7509c88a Germany | |
| a8efddda-0b98-477b-9b2b-e8fd21968bd2 Croatia | |
| 11c3743f-784b-4680-9bbe-92ec01cf8202 Czech Republic | |
| bfeeff8d-f810-4796-a404-73a76b28cec5 Poland | |
| 9e189d7e-fba5-42e2-ba30-37dbec851199 Netherlands | |
| ef4e8654-9e88-4adc-af6e-a04444ffcb6b Netherlands | |
| 28a59e6e-55d5-4903-ab35-80fa1ee0261f Estonia | |
| 12e7647c-edd4-456b-a6b3-ffcd15b039f1 Greece | |
| 4db1be6e-d88d-4dda-b1e0-de4786320ff1 Portugal | |
| Environnemental | |
| Informations environnementales | 9AKK108467A6707 |
| Commande | |
| Numéro E (Finlande) | 3640564 |
| Numéro E (Norvège) | 4379738 |
| EAN | 8015644020651 |
| Quantité minimale de commande | 1 pièce |
| Numéro de tarif douanier | 85362090 |
| Dimensions | |
| Largeur nette du produit | 120 mm |
| Hauteur nette du produit | 130 mm |
| Profondeur/longueur nette du produit | 82.5 mm |
| Poids net du produit | 1.2 kg |
| Informations sur l’emballage | |
| Nombre d’unités au niveau d’emballage 1 | box 1 pièce |
| Largeur du niveau d’emballage 1 | 150 mm |
| Hauteur du niveau d’emballage 1 | 215 mm |
| Profondeur/Longueur du niveau d’emballage 1 | 135 mm |
| Poids brut du colis niveau 1 | 1.3 kg |
| Code EAN du niveau d’emballage 1 | 8015644020651 |
| Informations Complémentaires | |
| Type principal du produit | SACE Tmax XT |
| Nom du produit | Moulded Case Circuit Breaker |
| Type de produit | Breaking Part |
| Version | F |
| Technique | |
| Durabilité électrique | 120 cycles per hour |
| 8000 cycle | |
| Durabilité mécanique | 240 cycles per hour |
| 25000 cycle | |
| Nombre de pôles | 4P |
| Heures d'ouverture | CB with SOR 30 ms |
| CB with UVR 30 ms | |
| Commande multiple | 1 pièce |
| Fréquence nominale (f) | 50 / 60 Hz |
| Tension nominale de tenue aux impulsions (Uimp) | 8 kV |
| Tension d'isolement nominale (Ui) | 1000 V |
| Tension nominale de fonctionnement | 690 V AC |
| 500 V DC | |
| Pouvoir de coupure nominal en court-circuit (Ics) | (220 V AC) 65 kA |
| (230 V AC) 65 kA | |
| (240 V AC) 65 kA | |
| (380 V AC) 36 kA | |
| (415 V AC) 36 kA | |
| (440 V AC) 36 kA | |
| (500 V AC) 30 kA | |
| (525 V AC) 20 kA | |
| (690 V AC) 10 kA | |
| (250 V DC) 2 Poles in Series 36 kA | |
| (500 V DC) 3 Poles in Series 36 kA | |
| Pouvoir de coupure ultime en court-circuit (Icu) | (220 V AC) 65 kA |
| (230 V AC) 65 kA | |
| (240 V AC) 65 kA | |
| (380 V AC) 36 kA | |
| (415 V AC) 36 kA | |
| (440 V AC) 36 kA | |
| (500 V AC) 30 kA | |
| (525 V AC) 20 kA | |
| (690 V AC) 10 kA | |
| (250 V DC) 2 Poles in Series 36 kA | |
| (500 V DC) 3 Poles in Series 36 kA | |
| Courant nominal ininterrompu (Iu) | 160 A |
| Tension nominale (Ur) | 690 V |
| Niveau de performance en cas de court-circuit | N |
| Normes | IEC60947-2 |
| Sous-type | XT2 |
| Type de connexion du terminal | Avant |
| Certificats et déclarations | |
| Fiche technique, Informations techniques | 1SDC210100D0206 |
| 1SDC210099D0206 | |
| Déclaration de conformité - CE | 9AKK106713A5901 |
| Certificat GL | 1SDL000163R0093 |
| Certificat LR | 1SDL000163R0100 |
| Instructions et manuels | 1SDH000721R0001 |
| Classifications et normes externes | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Code de classification des objets | Q |
| UNSPSC | 39120000 |
| Catégorie DEEE | 5. Petit équipement (Dimensions extérieures inférieures à 50 cm) |
| eClass | V11.1 : 27370409 |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOG MOLDED CASE ISOMAX-TMAX 2024 EN.pdf | 71 Mbytes |
|
