ABBSectionneur de service1SDA064667R1 ABB E6H/f 5000 PR122/DC 4P W MP

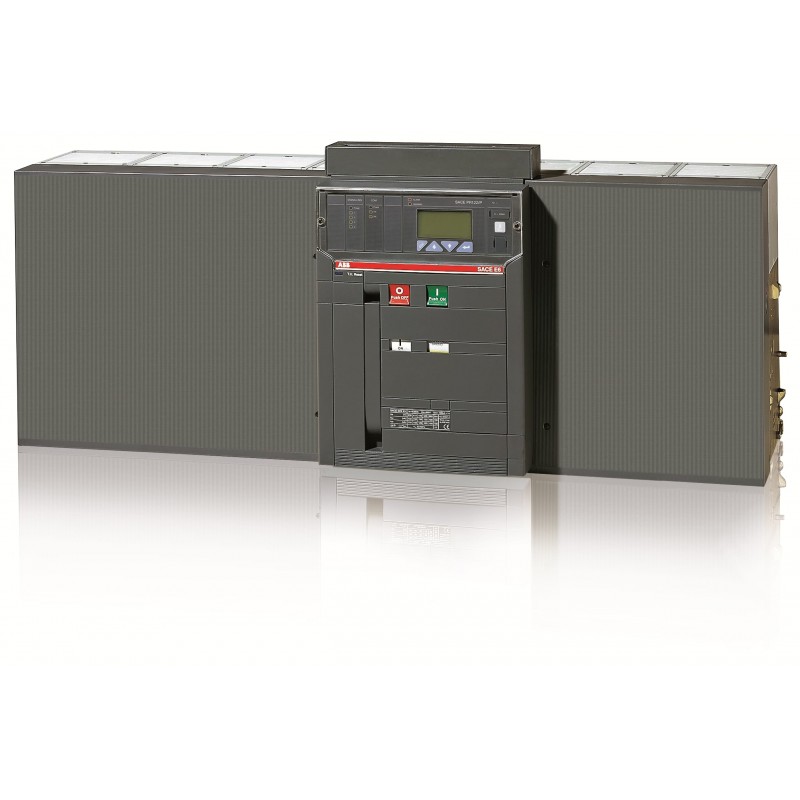

ABB 1SDA064667R1 1SDA064667R1 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

1SDA064667R1 ABB E6H/f 5000 PR122/DC 4P W MP

Référence: 1SDA064667R1

Fabricant: ABB

Description:

E6H/f 5000 PR122/DC 4P W MP
E6H/f 5000 PR122/DC In=5000A 4p W MP

Catégories:

  • Appareillage industriel basse tension > Disjoncteur pour protection de transformateur, de générateur et d'installation
  • ABB > Sectionneur de service

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB

  • En savoir plus
  • ETIM
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 56.109,46 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 25 jours.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

EN SAVOIR PLUS

ABB EcoSolutions
Conformité des matériaux
Déclaration REACH9AKK108466A1425
Informations RoHS9AKK108466A1424
Statut RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Modèle de rapport sur les minéraux de conflit (CMRT)9AKK108467A5658
Loi sur le contrôle des substances toxiques - TSCA9AKK108467A8326
Environnemental
Informations environnementales9AKK10103A6076
Commande
EAN8015644675608
Quantité minimale de commande1 pièce
Numéro de tarif douanier85362090
Dimensions
Largeur nette du produit1062 mm
Hauteur nette du produit461 mm
Profondeur/longueur nette du produit396.5 mm
Poids net du produit136 kg
Informations sur l’emballage
Nombre d’unités au niveau d’emballage 1box 1 pièce
Largeur du niveau d’emballage 1515 mm
Hauteur du niveau d’emballage 1600 mm
Profondeur/Longueur du niveau d’emballage 11257 mm
Poids brut du colis niveau 1161 kg
Code EAN du niveau d’emballage 18015644609139
Informations Complémentaires
Type principal du produitSACE Emax
Nom du produitAir Circuit Breaker
Type de produitAir Circuit Breaker
VersionW
Technique
Type actuelDC
Durabilité électriqueUe = 1000 V 2000 cycle
Durabilité mécanique12000 cycle
60 cycles per hour
Nombre de pôles4 / f
Perte de puissance1000 W
Courant nominal (In)5000 A
Tension nominale de tenue aux impulsions (Uimp)12 kV
Tension d'isolement nominale (Ui)1000 V
Courant nominal de fonctionnement (Ie)5000 A
Tension nominale de fonctionnement1000 V DC
Pouvoir de coupure nominal en court-circuit (Ics)(750 V DC) 65 kA
(1000 V DC) 65 kA
Pouvoir de coupure ultime en court-circuit (Icu)(750 V DC) 65 kA
(1000 V DC) 65 kA
Courant nominal ininterrompu (Iu)5000 A
Tension nominale (Ur)1000 V
LibérerPR122/DC
Type de versionEL
Niveau de performance en cas de court-circuitH
NormesIEC
Sous-typeE6
Type de connexion du terminalDisjoncteurs débrochables
Certificats et déclarations
Fiche technique, Informations techniques1SDC200012D0202
Déclaration de conformité - CE1SDL000165R0017
Déclaration de conformité à la loi européenne sur les données1SDH002560A1001
Instructions et manuels1SDH000635R0004
Classifications et normes externes
ETIM 9EC000228 - Power circuit-breaker for trafo/generator/installation protection
ETIM 10EC000228 - Power circuit-breaker for trafo/generator/installation protection
Catégorie DEEE4. Equipement large (Dimensions supérieures à 50 cm)
eClassV11.1 : 27370409

ETIM for 1SDA064667R1 Appareillage industriel basse tension (EC000228)

Nom de la caractéristiqueCourant permanent nominal Iu (EF001389)
Valeur de la caractéristique5000 A
Nom de la caractéristiqueTension assignée (EF003977)
Valeur de la caractéristique1000 V
Nom de la caractéristiqueRéglage de courant du déclencheur de surcharge (EF002336)
Valeur de la caractéristique2000.0 A
Nom de la caractéristiquePlage de réglage du déclencheur de court-circuit non retardé (EF007131)
Valeur de la caractéristique7500.0 A
Nom de la caractéristiqueProtection intégrée contre les mises à la terre accidentelles (EF007296)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueType de raccordement du circuit principal (EF006819)
Valeur de la caractéristiqueRaccordement sur pièce de châssis séparée
Nom de la caractéristiqueType de construction de l'appareil (EF008240)
Valeur de la caractéristiqueTechnique de tiroir pour appareil encastré
Nom de la caractéristiqueAdapté à un montage de profilés chapeaux (EF007250)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueMontage de profilés chapeaux en option (EF008904)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueNombre de contacts auxiliaires à ouverture (EF001377)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts auxiliaires à fermeture (EF001376)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts auxiliaires à deux directions (EF003531)
Valeur de la caractéristique4
Nom de la caractéristiqueRelais de signalisation de déclenchement disponible (EF007006)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueAvec déclencheur à sous-tension intégré (EF001390)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueNombre de pôles (EF001391)
Valeur de la caractéristique4
Nom de la caractéristiquePosition du raccordement de circuit principal (EF006671)
Valeur de la caractéristiqueRaccordement sur pièce de châssis séparée
Nom de la caractéristiqueFinition de l'élément d'actionnement (EF006976)
Valeur de la caractéristiqueContact à poussoir
Nom de la caractéristiqueAppareil complet avec unité de protection (EF008906)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueCommande motorisée intégrée (EF006697)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueCommande motorisée en option (EF007386)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueClasse de protection (IP) (EF005474)
Valeur de la caractéristiqueIP30
