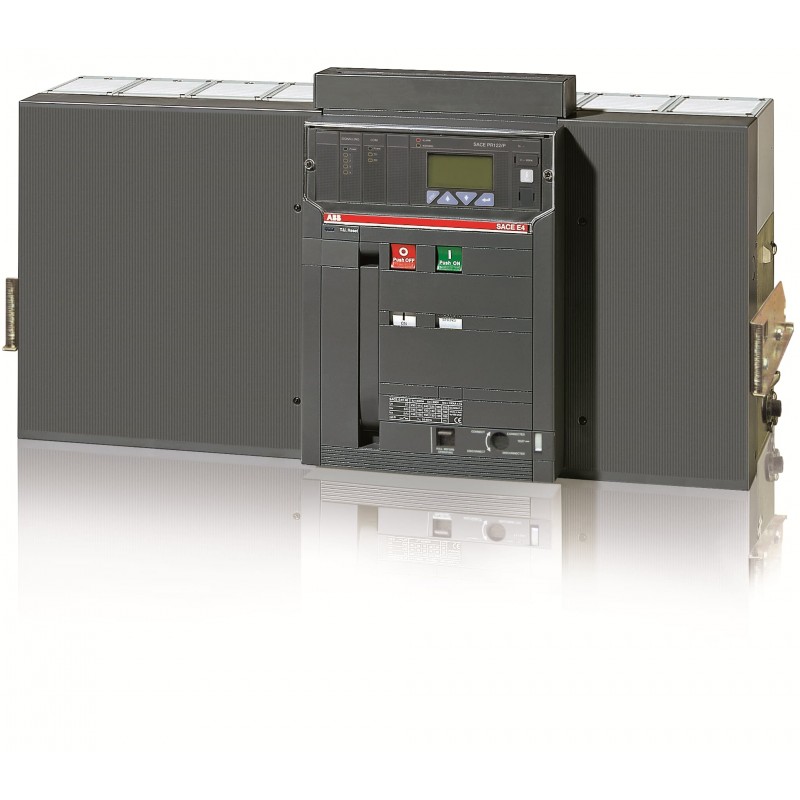

1SDA056815R1 ABB E4S4000 PR123/P LSIG 4P W MP
1SDA056815R1
ABB
E4S4000 PR123/P LSIG 4P W MP
E4S 4000 PR123/P-LSIG In=4000A 4p W MP
Appareillage industriel basse tension > Disjoncteur pour protection de transformateur, de générateur et d'installation
Sectionneur de service
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB
Les plus vendus
▲En savoir plus
▲| Conformité des matériaux | |
|---|---|
| Déclaration REACH | 9AKK108466A1425 |
| Informations RoHS | 9AKK108466A1424 |
| Statut RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Modèle de rapport sur les minéraux de conflit (CMRT) | Document availability on demand |
| SCIP | dfafa742-ef6e-452e-b31a-ba0526463159 Italy |
| SCIP simplifié | 83387064-d024-4aef-bee9-3efd5d81f474 France |
| ee798ef2-d659-4292-b31b-0450141d99b8 Hungary | |
| 3e25332e-2cce-4d05-8390-955f97586e1f Spain | |
| 965244f7-2abf-4e29-b24c-392e1ee6f9c4 Sweden | |
| 5f79dea3-2006-439c-bf25-17f09dc20dab Germany | |
| 7bce7e2b-8ae5-44c3-8d27-73fe90dd05e3 Germany | |
| fbb8751c-d38b-443d-b15c-9b6faa8552d0 Belgium | |
| 8ef8bd85-e4ac-4600-b034-9443d218b36b Germany | |
| a5db6076-0502-44da-aaf5-930dce66c182 Poland | |
| 703d7849-fb2c-453a-835f-33e48e533888 Finland | |
| 5ef41504-712e-4e3c-967c-627ca10ad7ad Germany | |
| 4a87debd-973c-4e58-8703-acaab553873d Belgium | |
| e3e8a5f6-989e-4ae4-9982-bea8218e1e66 Denmark | |
| f5bf66e9-e20f-4044-91a3-7ada91d4e9a6 Norway | |
| 983f062d-9064-4183-9c7f-4a819f82d1bb Portugal | |
| 675c2693-57fc-4595-8e02-0f67340cc70a Greece | |
| 51889399-1dc3-449d-93e7-8d3ee38eba59 Sweden | |
| 4d606c4c-1857-4761-8520-40c5238b58a5 Bulgaria | |
| 7493952e-d658-4ed0-9367-6051f0463588 Hungary | |
| db3e8fd9-7d2f-43ad-a778-aee4057d9d96 Netherlands | |
| 70ebe291-441e-4637-885c-3420a7914236 Estonia | |
| dc51fd3a-bddf-4c2a-8faa-5a6a46900a20 Croatia | |
| d6b34421-e8b6-4e18-bc62-33865d67bc7b Germany | |
| 5673adf6-59ca-4a0f-b132-4b95869b6133 Czech Republic | |
| 402049fa-50af-4842-8d18-eb0107f956b7 Poland | |
| 7bcfbd38-8ec1-4eab-b959-167bed3d203b France | |
| fcf4b408-192e-49c1-9fbd-a4dc08078182 Poland | |
| Environnemental | |
| Informations environnementales | 9AKK10103A6076 |
| Commande | |
| EAN | 8015644581558 |
| Quantité minimale de commande | 1 pièce |
| Numéro de tarif douanier | 85362090 |
| Dimensions | |
| Largeur nette du produit | 684 mm |
| Hauteur nette du produit | 461 mm |
| Profondeur/longueur nette du produit | 396.5 mm |
| Poids net du produit | 96 kg |
| Informations sur l’emballage | |
| Nombre d’unités au niveau d’emballage 1 | 1 pièce |
| Largeur du niveau d’emballage 1 | 515 mm |
| Hauteur du niveau d’emballage 1 | 600 mm |
| Profondeur/Longueur du niveau d’emballage 1 | 920 mm |
| Poids brut du colis niveau 1 | 116 kg |
| Code EAN du niveau d’emballage 1 | 8015644581558 |
| Informations Complémentaires | |
| Type principal du produit | SACE Emax |
| Nom du produit | Air Circuit Breaker |
| Type de produit | Air Circuit Breaker |
| Version | W |
| Technique | |
| Type actuel | AC |
| Durabilité électrique | Ue =< 440 V 5000 cycle |
| Ue = 500 ... 690 V 4000 cycle | |
| 10 cycles per hour | |
| Durabilité mécanique | 15000 cycle |
| 60 cycles per hour | |
| Nombre de pôles | 4P |
| Perte de puissance | 660 W |
| Courant nominal (In) | 4000 A |
| Tension nominale de tenue aux impulsions (Uimp) | 12 kV |
| Tension d'isolement nominale (Ui) | 1000 V |
| Courant nominal de fonctionnement (Ie) | 4000 A |
| Tension nominale de fonctionnement | 690 V AC |
| Pouvoir de coupure nominal en court-circuit (Ics) | (220 V AC) 75 kA |
| (230 V AC) 75 kA | |
| (380 V AC) 75 kA | |
| (400 V AC) 75 kA | |
| (415 V AC) 75 kA | |
| (440 V AC) 75 kA | |
| (500 V AC) 75 kA | |
| (660 V AC) 75 kA | |
| (690 V AC) 75 kA | |
| Courant nominal de courte durée admissible basse tension (Icw) | for 1 s 75 kA |
| for 3 s 75 kA | |
| Pouvoir de coupure ultime en court-circuit (Icu) | (220 V AC) 75 kA |
| (230 V AC) 75 kA | |
| (380 V AC) 75 kA | |
| (400 V AC) 75 kA | |
| (415 V AC) 75 kA | |
| (440 V AC) 75 kA | |
| (500 V AC) 75 kA | |
| (660 V AC) 75 kA | |
| (690 V AC) 75 kA | |
| Courant nominal ininterrompu (Iu) | 4000 A |
| Tension nominale (Ur) | 690 V |
| Libérer | PR123/P-LSIG |
| Type de version | EL |
| Niveau de performance en cas de court-circuit | S |
| Normes | IEC |
| Sous-type | E4 |
| Type de connexion du terminal | Disjoncteurs débrochables |
| Certificats et déclarations | |
| Fiche technique, Informations techniques | 1SDC200006D0209 |
| Déclaration de conformité - CE | 1SDL000165R0016 |
| Instructions et manuels | 1SDH000460R0004 |
| 1SDH000460R0104 | |
| Classifications et normes externes | |
| Code de classification des objets | Q |
| Catégorie DEEE | 4. Equipement large (Dimensions supérieures à 50 cm) |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CIRCUIT BREAKERS TMAX XT.pdf | 26 Mbytes |
|
