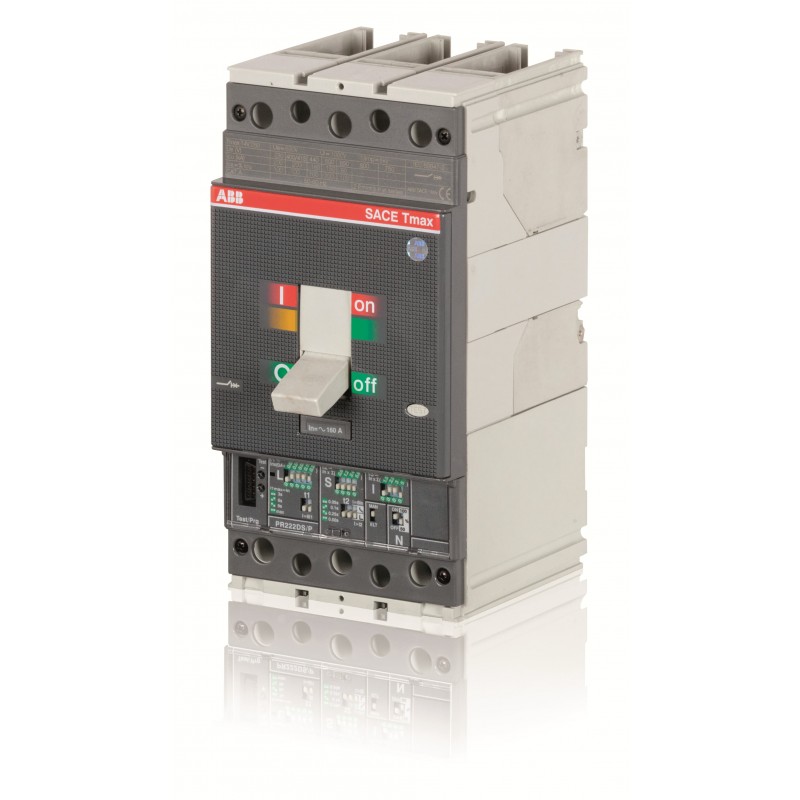

1SDA054079R1 ABB Gamme classique T4
1SDA054079R1
ABB
Gamme classique T4
T4L 250 PR222DS/P-LSIG In=160 3p F F
Sectionneur de service
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB
Les plus vendus
▲En savoir plus
▲| Conformité des matériaux | |
|---|---|
| Déclaration REACH | 9AKK108466A1425 |
| Informations RoHS | 9AKK108466A1424 |
| Statut RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Modèle de rapport sur les minéraux de conflit (CMRT) | Document availability on demand |
| Loi sur le contrôle des substances toxiques - TSCA | 9AKK108467A8326 |
| Environnemental | |
| Informations environnementales | 9AKK10103A1057 |
| Commande | |
| Numéro E (Finlande) | 3655264 |
| EAN | 8015644551711 |
| Quantité minimale de commande | 1 pièce |
| Numéro de tarif douanier | 85362090 |
| Dimensions | |
| Largeur nette du produit | 105 mm |
| Hauteur nette du produit | 205 mm |
| Profondeur/longueur nette du produit | 103.5 mm |
| Poids net du produit | 3.5 kg |
| Informations sur l’emballage | |
| Nombre d’unités au niveau d’emballage 1 | 1 pièce |
| Largeur du niveau d’emballage 1 | 248 mm |
| Hauteur du niveau d’emballage 1 | 240 mm |
| Profondeur/Longueur du niveau d’emballage 1 | 285 mm |
| Poids brut du colis niveau 1 | 3.5 kg |
| Code EAN du niveau d’emballage 1 | 8015644551711 |
| Informations Complémentaires | |
| Type principal du produit | SACE Tmax T |
| Nom du produit | Moulded Case Circuit Breaker |
| Type de produit | Automatic Circuit Breaker |
| Convient pour | T4 |
| Convient à la classe de produits | Moulded Case Circuit Breakers |
| Version | F |
| Technique | |
| Durabilité électrique | 8000 cycle |
| 120 cycles per hour | |
| Durabilité mécanique | 20000 cycle |
| 240 cycles per hour | |
| Nombre de pôles | 3P |
| Perte de puissance | at Rated Operating Conditions per Pole 4.4 W |
| Courant nominal (In) | 160 A |
| Tension nominale de tenue aux impulsions (Uimp) | 8 kV |
| Tension d'isolement nominale (Ui) | 1000 V |
| Tension nominale de fonctionnement | 690 V AC |
| Pouvoir de coupure nominal en court-circuit (Ics) | (220 V AC) 200 kA |
| (230 V AC) 200 kA | |
| (380 V AC) 120 kA | |
| (400 V AC) 120 kA | |
| (415 V AC) 120 kA | |
| (440 V AC) 100 kA | |
| (500 V AC) 85 kA | |
| (690 V) 70 kA | |
| Pouvoir de coupure ultime en court-circuit (Icu) | (220 V AC) 200 kA |
| (230 V AC) 200 kA | |
| (380 V AC) 120 kA | |
| (400 V AC) 120 kA | |
| (415 V AC) 120 kA | |
| (440 V AC) 100 kA | |
| (500 V AC) 85 kA | |
| (690 V AC) 70 kA | |
| Courant nominal ininterrompu (Iu) | 250 A |
| Libérer | PR222DS/P-LSIG |
| Type de version | EL |
| Niveau de performance en cas de court-circuit | L |
| Normes | IEC |
| Sous-type | T4 |
| Type de connexion du terminal | Disjoncteurs fixes |
| Avant | |
| Tension d'essai maximale (Utest) | 3500 V |
| Tension d'essai à fréquence industrielle pendant 1 minute | 3500 V |
| Certificats et déclarations | |
| Fiche technique, Informations techniques | 1SDC210004D0203 |
| Déclaration de conformité - CE | 9AKK106713A5540 |
| Certificat GL | 1SDL000163R0061 |
| Instructions et manuels | 1SDH000436R0001 |
| Instructions et manuels (partie 2) | ITSCE-RH0100001 |
| Instructions et manuels (partie 3) | 1SDH000436R0502 |
| Classifications et normes externes | |
| Code de classification des objets | Q |
| UNSPSC | 39121100 |
| Catégorie DEEE | 5. Petit équipement (Dimensions extérieures inférieures à 50 cm) |
| eClass | V11.1 : 27370409 |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CIRCUIT BREAKERS TMAX XT.pdf | 26 Mbytes |
|
