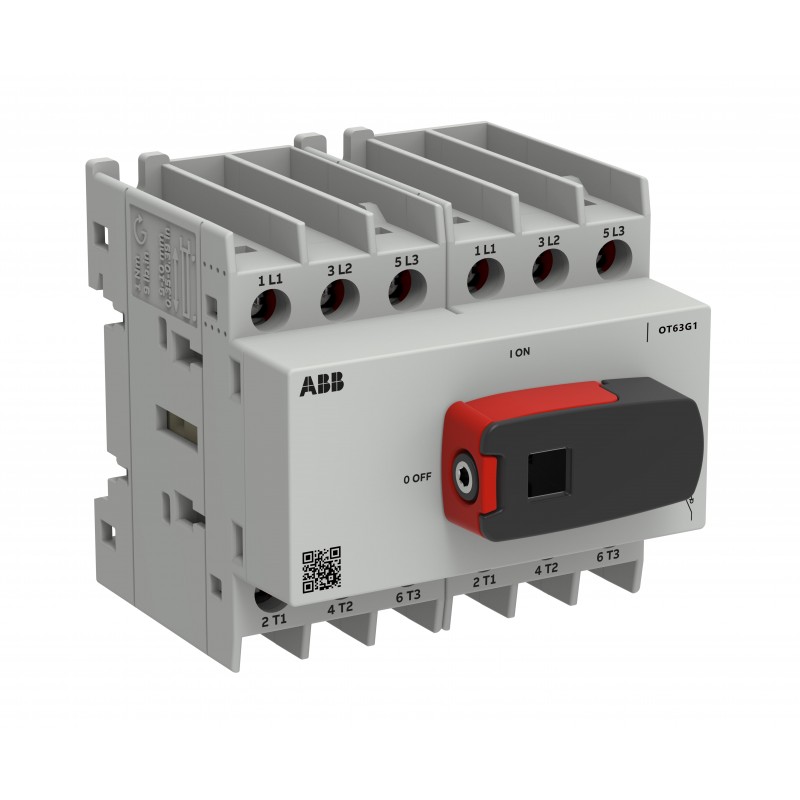

ABB 1SCA163727R1001 1SCA163727R1001 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

1SCA163727R1001 ABB Intercepteur OT Plus Int. OT63G1-6BS

Référence: 1SCA163727R1001

Fabricant: ABB

Description:

Intercepteur OT Plus Int. OT63G1-6BS
OT63G1-6BS SWITCH DISCONNECTOR

Catégories:

  • Appareillage industriel basse tension > Interrupteur-sectionneur
  • ABB > Commutateurs manuels

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB

  • En savoir plus
  • ETIM
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 80,40 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 7-8 jours.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

ABB EcoSolutions
ABB EcoSolutionsOui
Déchets destinés à l'enfouissement en décharge - DestinationAucun déchet non-dangereux mis en décharge -
UL 2799 Zero Waste To Landfill Validation available
Instructions de démontage en fin de vie1SCC301152M0201
Déclaration environnementale de produit - DEP1SCC301349D0201
Durée de vie prolongée du produitDurabilité du produit
Amélioration de l'efficacité énergétique pour les clientsEfficacité du produit - Produit considéré comme plus économe en énergie par rapport à un produit similaire sur le marché. -
Taux de recyclabilité du produit selon la norme EN45555Concu pour utiliser des ressources recyclables et réutilisables - Norme EN45555 - 92,5 %
Teneur en matériaux durables dans les emballages (% en poids)Carton 100% FSC - 35.9 %
Carton 100% FSC - 41.98 %
Carton 100% FSC - 22.12 %
Conformité des matériaux
Modèle de rapport sur les minéraux de conflit (CMRT)9AKK108467A5658
Téléchargements populaires
Instructions et manuels1SCC301151M0201
Dessins mécaniquesOT16_63G1-6B_SR.STP
Environnemental
Degré de protectionFront IP20
Degré de pollution3
Commande
Quantité minimale de commande1 pièce
Numéro de tarif douanier85363030
Pays ou territoire d'origineFinland
Dimensions
Largeur nette du produit70 mm
Hauteur nette du produit68 mm
Profondeur/longueur nette du produit74,2 mm
Poids net du produit0.263 kg
Informations sur l’emballage
Nombre d’unités au niveau d’emballage 11 pièce
Largeur du niveau d’emballage 172 mm
Profondeur/Longueur du niveau d’emballage 175 mm
Hauteur du niveau d’emballage 178 mm
Poids brut du colis niveau 10.281 kg
Code EAN du niveau d’emballage 16417019931920
Technique
Capacité de connexion du circuit principalFlexible with Ferrule 1/2x Cu 0.75…4 mm²
Solid 1/2x Cu 0.75…6 mm²
Flexible 1x Cu 1.5…16 mm²
Flexible 2x Cu 1.5…6 mm²
Stranded 1x Cu 1.5…16 mm²
Stranded 2x Cu 1.5…6 mm²
Courant thermique conventionnel à l'air libre (Ith)63 A
Courant thermique conventionnel (Ithe)63 A
Couleur de la poignéeNoir
Longueur du manche37 mm
Type de poignéeKnob
Type de serrurePadlockable
Nombre maximal de contacts auxiliaires montés4 NO, 4 NC
Durabilité mécaniqueNr. Operations 100000
Type de montageBase/DIN mounting
Nombre de pôles6P
Mode de fonctionnementFront
Position des terminaux de ligneTop In - Bottom Out
Bottom In - Top Out
Perte de puissanceat Rated Operating Conditions per Pole 2.4 W
Tension nominale de tenue aux impulsions (Uimp)8 kV
Tension d'isolement nominale (Ui)acc. to IEC 60947-1 800 V
Courant de fonctionnement nominal AC-21A (Ie)(415 V) 63 A
(690 V) 63 A
Courant de fonctionnement nominal AC-22A (Ie)(415 V) 63 A
(690 V) 40 A
Courant de fonctionnement nominal AC-23A (Ie)(415 V) 40 A
(690 V) 25 A
Puissance nominale de fonctionnement AC-23A (Pe)(415 V) 18.5 kW
(690 V) 22 kW
Tension nominale de fonctionnementCircuit principal 800 V
Pouvoir de fermeture nominal en court-circuit (Icm)(690 V) 1.76 kA
Courant nominal de courte durée admissible basse tension (Icw)for 1 s 0.8 kA
for 0.2 s 1.25 kA
Tournevis recommandéMain Circuit Pozidriv 2
Mécanisme de fonctionnement des interrupteursMechanism on Top of the Switch
Type de terminalBornes à vis
Couple de serrageacc. IEC 60947-1 1 N·m
Longueur de dénudage des filsCircuit principal 9-10 mm
Circuit principal 0.35-0.39 in
Technique UL/CSA
Tension de fonctionnement maximale UL/CSA600 V
Ampérage nominal50 A
Puissance nominale UL/CSA(110 ... 120 V AC) Single Phase 2 Hp
(240 V AC) Single Phase 5 Hp
(440 ... 480 V AC) Single Phase 10 Hp
(550 ... 600 V AC) Single Phase 15 Hp
(240 V AC) Three Phase 10 Hp
(440 ... 480 V AC) Three Phase 25 Hp
(550 ... 600 V AC) Three Phase 30 Hp
Taille du fil1x 18-6 AWG
2x 16-10 AWG
Couple de serrage UL/CSAUL 1 lbf·in
Certificats et déclarations
Déclaration de conformité - CE1SCC301348D2701
Classifications et normes externes
ETIM 9EC000216 - Switch disconnector (low voltage)
ETIM 10EC000216 - Switch disconnector (AC)
Code de catégorie granulaire IDEA (IGCC)5290 >> Disconnect switch
eClassV11.1 : 27371403
Catégorie DEEE5. Petit équipement (Dimensions extérieures inférieures à 50 cm)
Numéro E (Finlande)36
Numéro E (Suède)3172256

ETIM for 1SCA163727R1001 Appareillage industriel basse tension (EC000216)

Nom de la caractéristiqueFinition interrupteur général (EF006981)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFinition interrupteur de maintenance/réparation (EF006986)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFinition interrupteur de sécurité (EF006985)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueFinition interrupteur de dispositif d'arrêt d'urgence (EF006959)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueFinition de l'inverseur (EF009408)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueNombre de commutateurs (EF005586)
Valeur de la caractéristique1
Nom de la caractéristiqueTension de fonctionnement nominale max. Ue en CA (EF007355)
Valeur de la caractéristique800 V
Nom de la caractéristiqueTension de fonctionnement normale (EF001435)
Valeur de la caractéristique800 V
Nom de la caractéristiqueCourant permanent nominal Iu (EF001389)
Valeur de la caractéristique63 A
Nom de la caractéristiqueCourant permanent nominal, CA-21, 400 V (EF011777)
Valeur de la caractéristique40 A
Nom de la caractéristiqueCourant permanent nominal , CA-21, 400 V (EF009165)
Valeur de la caractéristique63 A
Nom de la caractéristiqueCourant nominal de courte durée admissible Icw (EF007050)
Valeur de la caractéristique0.8 kA
Nom de la caractéristiquePuissance de fonctionnement nominale, CA-23, 400 V (EF007027)
Valeur de la caractéristique18.5 kW
Nom de la caractéristiquePuissance de commutation à 400 V (EF009166)
Valeur de la caractéristique18.5 kW
Nom de la caractéristiqueNombre de pôles (EF001391)
Valeur de la caractéristique6
Nom de la caractéristiqueNombre de contacts auxiliaires à ouverture (EF001377)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts auxiliaires à fermeture (EF001376)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts auxiliaires à deux directions (EF003531)
Valeur de la caractéristique0
Nom de la caractéristiqueCommande motorisée en option (EF007386)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueCommande motorisée intégrée (EF006697)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueDéclencheur voltmétrique en option (EF007491)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueType de construction de l'appareil (EF008240)
Valeur de la caractéristiqueAppareil complet installé dans un boîtier
Nom de la caractéristiqueMontage au sol (EF025108)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté à une fixation frontale à 4 trous (EF007247)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté à une fixation frontale centrale (EF007248)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté à un montage en distributeur (EF007262)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueCouleur de l'élément d'actionnement (EF007167)
Valeur de la caractéristiqueNoir
Nom de la caractéristiqueFinition de l'élément d'actionnement (EF006976)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueVerrouillable (EF006281)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueType de raccordement du circuit principal (EF006819)
Valeur de la caractéristiqueBorne à vis
Nom de la caractéristiqueClasse de protection (IP), face avant (EF003118)
Valeur de la caractéristiqueIP20
Nom de la caractéristiqueClasse de protection (NEMA) (EF011959)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueLargeur (EF000008)
Valeur de la caractéristique70 mm
Nom de la caractéristiqueHauteur (EF000040)
Valeur de la caractéristique68 mm
Nom de la caractéristiqueProfondeur (EF000049)
Valeur de la caractéristique74.2 mm

FICHE TECHNIQUE - PDF
