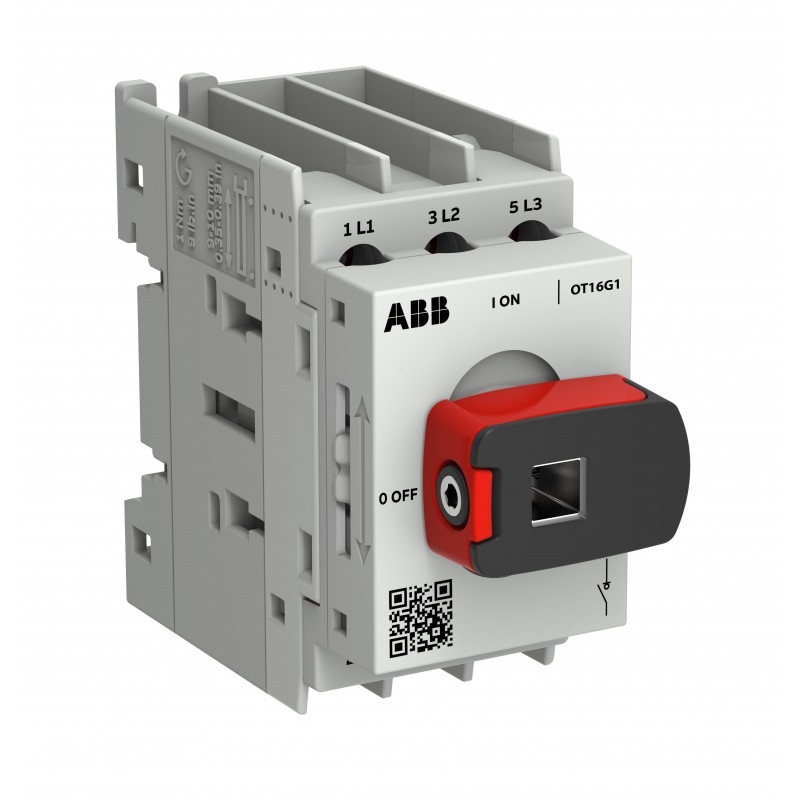

1SCA163366R1001 ABB Intercepteur OT Plus Int. OT16G1-3MS
1SCA163366R1001
ABB
Intercepteur OT Plus Int. OT16G1-3MS
OT16G1-3MS SWITCH DISCONNECTOR
Appareillage industriel basse tension > Interrupteur-sectionneur
Commutateurs manuels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB
Les plus vendus
▲En savoir plus
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Oui |
| Déchets destinés à l'enfouissement en décharge - Destination | Aucun déchet non-dangereux mis en décharge - |
| UL 2799 Zero Waste To Landfill Validation available | |
| Instructions de démontage en fin de vie | 1SCC301152M0201 |
| Déclaration environnementale de produit - DEP | 1SCC301349D0201 |
| Durée de vie prolongée du produit | Durabilité du produit |
| Amélioration de l'efficacité énergétique pour les clients | Efficacité du produit - Produit considéré comme plus économe en énergie par rapport à un produit similaire sur le marché. - |
| Taux de recyclabilité du produit selon la norme EN45555 | Concu pour utiliser des ressources recyclables et réutilisables - Norme EN45555 - 92,5 % |
| Teneur en matériaux durables dans les emballages (% en poids) | Carton 100% FSC - 35.9 % |
| Carton 100% FSC - 41.98 % | |
| Carton 100% FSC - 22.12 % | |
| Conformité des matériaux | |
| Modèle de rapport sur les minéraux de conflit (CMRT) | 9AKK108467A5658 |
| Téléchargements populaires | |
| Instructions et manuels | 1SCC301149M0201 |
| Dessins mécaniques | OT16_63G1_3M_SR.STP |
| Environnemental | |
| Degré de protection | Front IP20 |
| Degré de pollution | 3 |
| Commande | |
| Quantité minimale de commande | 1 pièce |
| Numéro de tarif douanier | 85363030 |
| Pays ou territoire d'origine | Finland |
| Dimensions | |
| Largeur nette du produit | 35 mm |
| Hauteur nette du produit | 68 mm |
| Profondeur/longueur nette du produit | 74 mm |
| Poids net du produit | 0.133 kg |
| Informations sur l’emballage | |
| Nombre d’unités au niveau d’emballage 1 | 1 pièce |
| Largeur du niveau d’emballage 1 | 37 mm |
| Profondeur/Longueur du niveau d’emballage 1 | 71 mm |
| Hauteur du niveau d’emballage 1 | 76 mm |
| Poids brut du colis niveau 1 | 0.154 kg |
| Code EAN du niveau d’emballage 1 | 6417019930855 |
| Largeur du niveau d’emballage 2 | 91 mm |
| Profondeur/Longueur du niveau d’emballage 2 | 263 mm |
| Hauteur du niveau d’emballage 2 | 170 mm |
| Poids brut du colis de niveau 2 | 1.54 kg |
| Technique | |
| Capacité de connexion du circuit principal | Flexible with Ferrule 1/2x Cu 0.75…4 mm² |
| Solid 1/2x Cu 0.75…6 mm² | |
| Flexible 1x Cu 1.5…16 mm² | |
| Flexible 2x Cu 1.5…6 mm² | |
| Stranded 1x Cu 1.5…16 mm² | |
| Stranded 2x Cu 1.5…6 mm² | |
| Courant thermique conventionnel à l'air libre (Ith) | 16 A |
| Courant thermique conventionnel (Ithe) | 16 A |
| Couleur de la poignée | Noir |
| Longueur du manche | 28.5 mm |
| Type de poignée | Knob |
| Type de serrure | Padlockable |
| Nombre maximal de contacts auxiliaires montés | 4 NO, 4 NC |
| Durabilité mécanique | Nr. Operations 100000 |
| Type de montage | Base/DIN mounting |
| Nombre de pôles | 3P |
| Mode de fonctionnement | Front |
| Position des terminaux de ligne | Top In - Bottom Out |
| Bottom In - Top Out | |
| Perte de puissance | at Rated Operating Conditions per Pole 0.1 W |
| Tension nominale de tenue aux impulsions (Uimp) | 8 kV |
| Tension d'isolement nominale (Ui) | acc. to IEC 60947-1 800 V |
| Courant de fonctionnement nominal AC-21A (Ie) | (415 V) 16 A |
| (690 V) 16 A | |
| Courant de fonctionnement nominal AC-22A (Ie) | (415 V) 16 A |
| (690 V) 16 A | |
| Courant de fonctionnement nominal AC-23A (Ie) | (415 V) 16 A |
| (690 V) 16 A | |
| Puissance nominale de fonctionnement AC-23A (Pe) | (415 V) 7.5 kW |
| (690 V) 11 kW | |
| Tension nominale de fonctionnement | Circuit principal 800 V |
| Pouvoir de fermeture nominal en court-circuit (Icm) | (690 V) 1.76 kA |
| Courant nominal de courte durée admissible basse tension (Icw) | for 1 s 0.8 kA |
| for 0.2 s 1.25 kA | |
| Tournevis recommandé | Main Circuit Pozidriv 2 |
| Mécanisme de fonctionnement des interrupteurs | Mechanism on Top of the Switch |
| Type de terminal | Bornes à vis |
| Couple de serrage | acc. IEC 60947-1 1 N·m |
| Longueur de dénudage des fils | Circuit principal 9-10 mm |
| Circuit principal 0.35-0.39 in | |
| Technique UL/CSA | |
| Tension de fonctionnement maximale UL/CSA | 600 V |
| Ampérage nominal | 20 A |
| Puissance nominale UL/CSA | (110 ... 120 V AC) Single Phase 1 Hp |
| (240 V AC) Single Phase 2 Hp | |
| (440 ... 480 V AC) Single Phase 5 Hp | |
| (550 ... 600 V AC) Single Phase 7.5 Hp | |
| (240 V AC) Three Phase 5 Hp | |
| (440 ... 480 V AC) Three Phase 10 Hp | |
| (550 ... 600 V AC) Three Phase 10 Hp | |
| Taille du fil | 1x 18-6 AWG |
| 2x 16-10 AWG | |
| Couple de serrage UL/CSA | UL 1 lbf·in |
| Certificats et déclarations | |
| Déclaration de conformité - CE | 1SCC301348D2701 |
| Classifications et normes externes | |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122233 |
| Code de catégorie granulaire IDEA (IGCC) | 5290 >> Disconnect switch |
| eClass | V11.1 : 27371403 |
| Catégorie DEEE | 5. Petit équipement (Dimensions extérieures inférieures à 50 cm) |
| Numéro E (Finlande) | 36 |
| Numéro E (Suède) | 3172209 |
