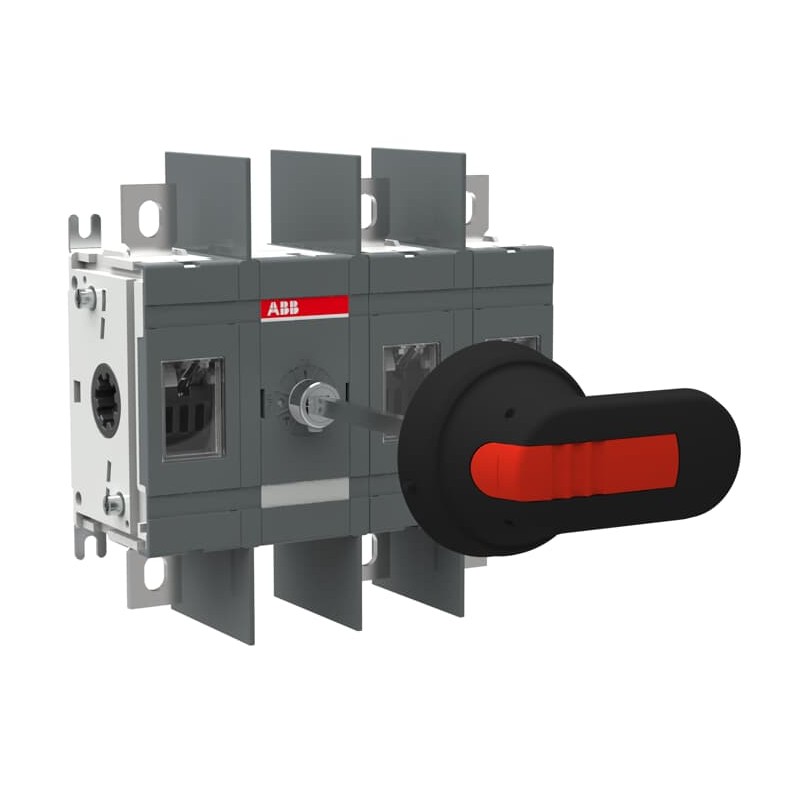

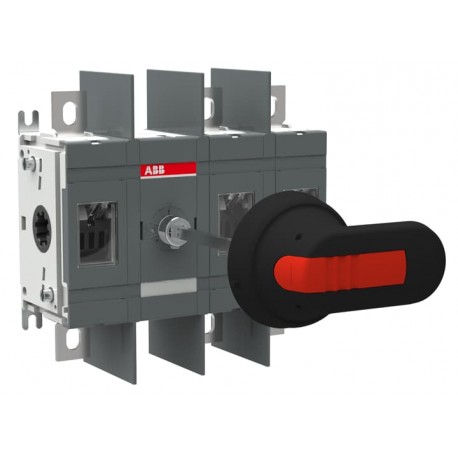

1SCA162975R1001 ABB Section int. pour les OTHV250E12WP 800-1000VAC
1SCA162975R1001
ABB
Section int. pour les OTHV250E12WP 800-1000VAC
OTHV250E12WP SWITCH DISCONNECTOR
Appareillage industriel basse tension > Interrupteur-sectionneur
Commutateurs manuels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB
Les plus vendus
▲En savoir plus
▲| Conformité des matériaux | |
|---|---|
| Modèle de rapport sur les minéraux de conflit (CMRT) | 9AKK108467A5658 |
| Déclaration REACH | 1SCC011021D0201 |
| Informations RoHS | 1SCC011020D0201 |
| Statut RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Loi sur le contrôle des substances toxiques - TSCA | 1SCC011025D0201 |
| Téléchargements populaires | |
| Fiche technique, Informations techniques | 9AKK108469A0610 |
| Instructions et manuels | 1SCC301031M0220 |
| Dessins mécaniques | 1SCC301294F0001 |
| 1SCC301293F0001 | |
| Environnemental | |
| Degré de protection | Front IP00 |
| Degré de pollution | 3 |
| Commande | |
| Quantité minimale de commande | 1 pièce |
| Numéro de tarif douanier | 85365080 |
| Pays ou territoire d'origine | Finland |
| Dimensions | |
| Largeur nette du produit | 174.5 mm |
| Hauteur nette du produit | 170 mm |
| Profondeur/longueur nette du produit | 82.5 mm |
| Poids net du produit | 1.5 kg |
| Informations sur l’emballage | |
| Nombre d’unités au niveau d’emballage 1 | box 1 pièce |
| Largeur du niveau d’emballage 1 | 110 mm |
| Profondeur/Longueur du niveau d’emballage 1 | 190 mm |
| Hauteur du niveau d’emballage 1 | 290 mm |
| Poids brut du colis niveau 1 | 1.6 kg |
| Code EAN du niveau d’emballage 1 | 6417019929279 |
| Technique | |
| Courant thermique conventionnel à l'air libre (Ith) | 250 A |
| Courant thermique conventionnel (Ithe) | 250 A |
| Degré de protection | Front IP00 |
| Couleur de la poignée | Noir |
| Longueur du manche | 65 mm |
| Type de poignée | Pistol type handle included |
| Durabilité mécanique | Nr. Operations 20000 |
| Type de montage | Base mounting |
| Nombre de pôles | 3P |
| Mode de fonctionnement | Front |
| Degré de pollution | 3 |
| Tension nominale de tenue aux impulsions (Uimp) | 12 kV |
| Tension d'isolement nominale (Ui) | acc. to IEC 60947-1 1000 V |
| Courant de fonctionnement nominal AC-21A (Ie) | (800 V AC) 250 A |
| (1000 V AC) 250 A | |
| Courant de fonctionnement nominal AC-22A (Ie) | (800 V) 250 A |
| (1000 V AC) 250 A | |
| Courant de fonctionnement nominal AC-23A (Ie) | (800 V) 135 A |
| (1000 V AC) 135 A | |
| Pouvoir de fermeture nominal en court-circuit (Icm) | (1000 V) 30 kA |
| Courant nominal de courte durée admissible basse tension (Icw) | for 1 s 8 kA |
| Normes | IEC 60947-3 |
| Mécanisme de fonctionnement des interrupteurs | Mechanism Between the Poles |
| 12 (Between the Poles) | |
| Type de terminal | Bornes à œillets |
| Largeur du terminal | 20 mm |
| Couple de serrage | acc. IEC 60947-1 15 … 22 N·m |
| Technique UL/CSA | |
| Couple de serrage | acc. IEC 60947-1 15 … 22 N·m |
| Certificats et déclarations | |
| Déclaration de conformité - CE | 1SCC301323D0201 |
| Certificat FIMKO | 1SCC301323D0201 |
| Classifications et normes externes | |
| Code de classification des objets | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122233 |
| eClass | V11.1 : 27371403 |
| Catégorie DEEE | 5. Petit équipement (Dimensions extérieures inférieures à 50 cm) |
| Caractéristique | Valeur |
|---|---|
| Finition interrupteur général (EF006981) | Oui |
| Finition interrupteur de maintenance/réparation (EF006986) | Oui |
| Finition interrupteur de sécurité (EF006985) | Non |
| Finition interrupteur de dispositif d'arrêt d'urgence (EF006959) | Non |
| Finition de l'inverseur (EF009408) | Non |
| Nombre de commutateurs (EF005586) | 1 |
| Tension de fonctionnement normale (EF001435) | 1000 V |
| Courant permanent nominal Iu (EF001389) | 250 A |
| Courant nominal de courte durée admissible Icw (EF007050) | 8 kA |
| Nombre de pôles (EF001391) | 3 |
| Nombre de contacts auxiliaires à ouverture (EF001377) | 0 |
| Nombre de contacts auxiliaires à fermeture (EF001376) | 0 |
| Nombre de contacts auxiliaires à deux directions (EF003531) | 0 |
| Commande motorisée en option (EF007386) | Non |
| Commande motorisée intégrée (EF006697) | Non |
| Déclencheur voltmétrique en option (EF007491) | Non |
| Type de construction de l'appareil (EF008240) | Appareil complet installé dans un boîtier |
| Adapté à une fixation frontale à 4 trous (EF007247) | Non |
| Adapté à une fixation frontale centrale (EF007248) | Non |
| Adapté à un montage en distributeur (EF007262) | Oui |
| Couleur de l'élément d'actionnement (EF007167) | Noir |
| Finition de l'élément d'actionnement (EF006976) | Poignée tournante longue |
| Verrouillable (EF006281) | Non |
| Type de raccordement du circuit principal (EF006819) | Raccordement par boulon |
| Classe de protection (IP), face avant (EF003118) | IP00 |
| Classe de protection (NEMA) (EF011959) | Autre |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
