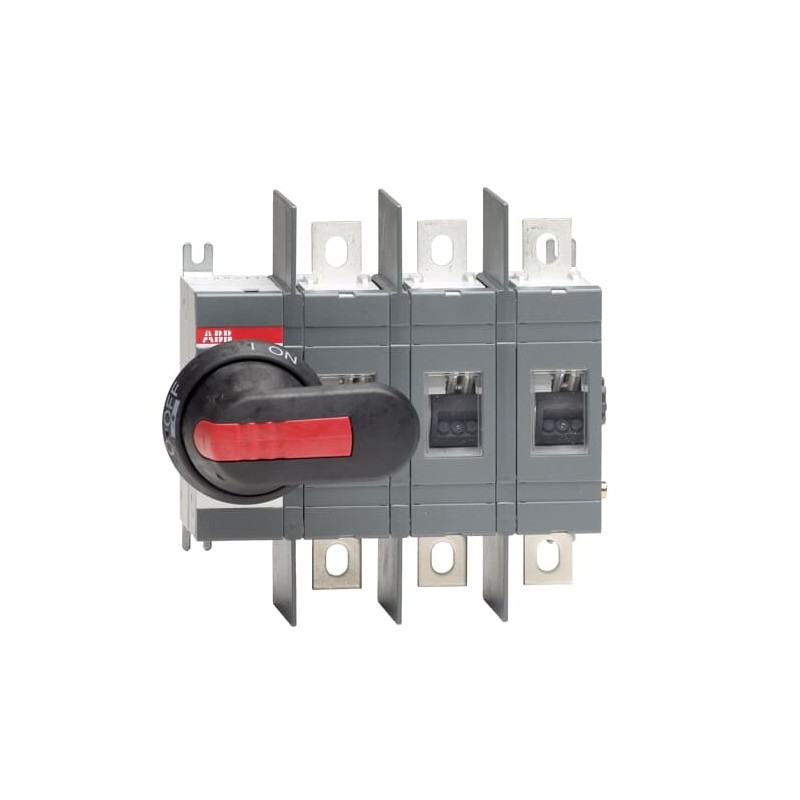

ABB 1SCA162971R1001 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

1SCA162971R1001 ABB Sec. int. pour les OTHV250E03WP 800-1000VAC

Code: 1SCA162971R1001

Fabricant: ABB

Description:

Sec. int. pour les OTHV250E03WP 800-1000VAC
OTHV250E03WP SWITCH DISCONNECTOR

Catégories:

  • Appareillage industriel basse tension > Interrupteur-sectionneur
  • ABB > Commutateurs manuels

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB

  • En savoir plus
  • ETIM
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 277,08 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 25 jours.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Conformité des matériaux
Modèle de rapport sur les minerais de conflit (CMRT)9AKK108467A5658
Déclaration REACH1SCC011021D0201
Déclaration RoHS1SCC011020D0201
Informations RoHSSuite à la directive européenne 2011/65/UE et à l’amendement 2015/863 22 juillet 2019
Loi sur le contrôle des substances toxiques - TSCA1SCC011025D0201
Téléchargements populaires
Fiche technique, Informations techniquesRéférence 9AKK108469A0610
Instructions et manuels1SCC301031M0220
Dessins mécaniques1SCC301290F0001
1SCC301289F0001
OT200-250E03W.stp
OT200-250E03W.igs
environnemental
Degré de protectionIP00 avant
Degré de pollution3
classement
Quantité minimale de commande1 pièce
Numéro du tarif douanier85365080
Pays ou territoire d’origineFinlande
taille
Largeur nette du produit169,5 mm
Hauteur nette du produit170 mm
Profondeur / longueur nette du produit82,5 mm
Poids net du produit1,5 kg
Informations sur les conteneurs
Unités de niveau 1boîte 1 pièce
Largeur du colis de niveau 1110 mm
Niveau de paquet 1 Profondeur / Longueur190 mm
Hauteur du colis de niveau 1290 mm
Poids brut du colis de niveau 11,6 kg
Package Niveau 1 EAN6417019929231
technique
Courant thermique à air libre conventionnel (Iième)250 A
Courant thermique conventionnel (Ile)250 A
Degré de protectionIP00 avant
Couleur de la poignéenoir
Longueur du manche65 mm
Type de poignéePoignée de type pistolet incluse
Durabilité mécaniqueN° Opérations 20000
Type de montageMontage de base
Nombre de pôles3P (3P)
Mode de fonctionnementdevant
Degré de pollution3
Perte de puissanceaux conditions nominales de fonctionnement par pôle 6,5 W
Puissance de résister à l’impulsion nominale (Ulutin)12 kV
Tension d’isolation nominale (UJe)selon CEI 60947-1 1000 V
Courant opérationnel nominal AC-21A (Ie)(800 V CA) 250 A
(1000 V CA) 250 A
Courant opérationnel nominal AC-22A (Ie)(800 V) 250 A
(1000 V CA) 250 A
Courant opérationnel nominal AC-23A (Ie)(800 V) 135 A
(1000 V AC) 135 A
Tension nominale de fonctionnementCircuit principal 1000 V
Capacité nominale de fabrication de courts-circuits (ICm)(1000 V) 30 kA
Courant nominal de courte durée de résistance basse tension (ICw)pour 1 s 8 kA
NormesCEI 60947-3
Mécanisme de fonctionnement des commutateursMécanisme à l’extrémité du commutateur
03 (côté gauche)
Type de borneTerminaux à cornes
Largeur des terminaux20 mm
Couple de serrageselon IEC 60947-1 15 ... 22 N·m
UL/CSA technique
Couple de serrageselon IEC 60947-1 15 ... 22 N·m
Certificats et déclarations
Déclaration de conformité - CE1SCC301323D0201
Certificat FIMKO1SCC301323D0201
Classifications et normes externes
Code de classification d’objetQ
Mouvement ETIM 9EC000216 - Interrupteur sectionneur (basse tension)
ETIM 10EC000216 - Interrupteur-sectionneur (AC)
UNSPSC39122233
eClasseV11.1 : 27371403
Catégorie DEEE5. Petit équipement (pas de dimension externe supérieure à 50 cm)

ETIM for 1SCA162971R1001 Appareillage industriel basse tension (EC000216)

Nom de la caractéristiqueFinition interrupteur général (EF006981)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFinition interrupteur de maintenance/réparation (EF006986)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFinition interrupteur de sécurité (EF006985)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueFinition interrupteur de dispositif d'arrêt d'urgence (EF006959)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueFinition de l'inverseur (EF009408)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueNombre de commutateurs (EF005586)
Valeur de la caractéristique1
Nom de la caractéristiqueTension de fonctionnement nominale max. Ue en CA (EF007355)
Valeur de la caractéristique1000 V
Nom de la caractéristiqueTension de fonctionnement normale (EF001435)
Valeur de la caractéristique1000 V
Nom de la caractéristiqueCourant permanent nominal Iu (EF001389)
Valeur de la caractéristique250 A
Nom de la caractéristiqueCourant nominal de courte durée admissible Icw (EF007050)
Valeur de la caractéristique8 kA
Nom de la caractéristiqueNombre de pôles (EF001391)
Valeur de la caractéristique3
Nom de la caractéristiqueNombre de contacts auxiliaires à ouverture (EF001377)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts auxiliaires à fermeture (EF001376)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts auxiliaires à deux directions (EF003531)
Valeur de la caractéristique0
Nom de la caractéristiqueCommande motorisée en option (EF007386)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueCommande motorisée intégrée (EF006697)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueDéclencheur voltmétrique en option (EF007491)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueType de construction de l'appareil (EF008240)
Valeur de la caractéristiqueAppareil complet installé dans un boîtier
Nom de la caractéristiqueMontage au sol (EF025108)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté à une fixation frontale à 4 trous (EF007247)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté à une fixation frontale centrale (EF007248)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté à un montage en distributeur (EF007262)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueCouleur de l'élément d'actionnement (EF007167)
Valeur de la caractéristiqueNoir
Nom de la caractéristiqueFinition de l'élément d'actionnement (EF006976)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueVerrouillable (EF006281)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueCouleur du boîtier (EF000136)
Valeur de la caractéristiqueGris
Nom de la caractéristiqueType de raccordement du circuit principal (EF006819)
Valeur de la caractéristiqueRaccordement par boulon
Nom de la caractéristiqueClasse de protection (IP), face avant (EF003118)
Valeur de la caractéristiqueIP00
Nom de la caractéristiqueClasse de protection (NEMA) (EF011959)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueLargeur (EF000008)
Valeur de la caractéristique169.5 mm
Nom de la caractéristiqueHauteur (EF000040)
Valeur de la caractéristique170 mm
Nom de la caractéristiqueProfondeur (EF000049)
Valeur de la caractéristique82.5 mm
