ABBCommutateurs manuels1SCA162957R1001 ABB Section int. pour les OTHV2000E04P 800-1000VAC

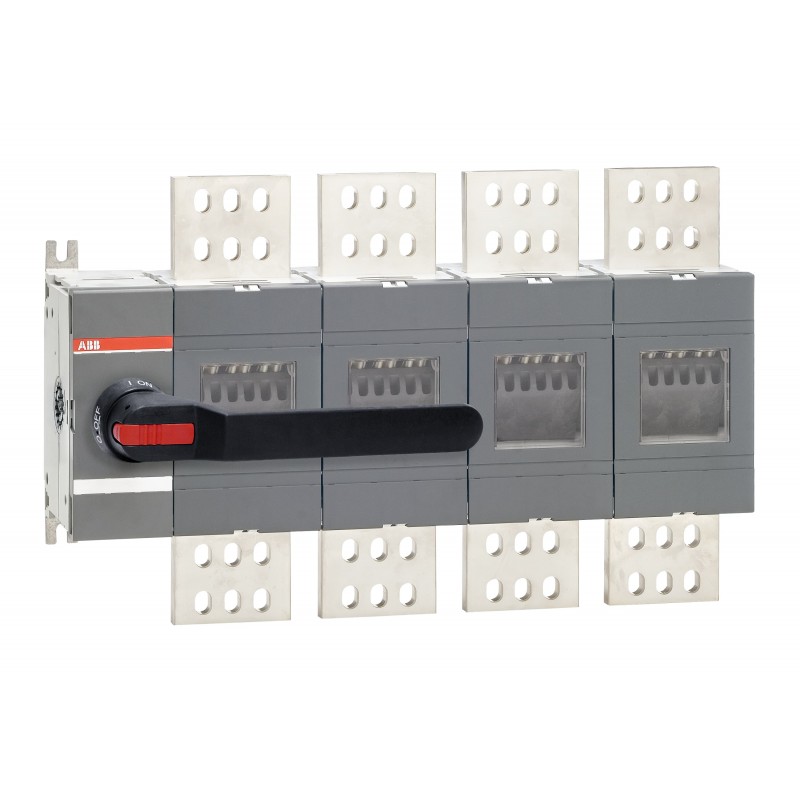

ABB 1SCA162957R1001 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

1SCA162957R1001 ABB Section int. pour les OTHV2000E04P 800-1000VAC

Code: 1SCA162957R1001

Fabricant: ABB

Description:

Section int. pour les OTHV2000E04P 800-1000VAC
OTHV2000E04P SWITCH DISCONNECTOR

Catégories:

  • Appareillage industriel basse tension > Interrupteur-sectionneur
  • ABB > Commutateurs manuels

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB

  • En savoir plus
  • ETIM
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 3.401,60 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 25 jours.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Conformité des matériaux
Modèle de rapport sur les minéraux de conflit (CMRT)9AKK108467A5658
Déclaration REACH1SCC011021D0201
Informations RoHS1SCC011020D0201
Statut RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Loi sur le contrôle des substances toxiques - TSCA1SCC011025D0201
Téléchargements populaires
Fiche technique, Informations techniques9AKK108469A0610
Instructions et manuels1SCC301078M0205
Dessins mécaniques1SCC301518F0001
1SCC301517F0001
OT2500E04.igs
Environnemental
Degré de protectionFront IP00
Degré de pollution3
Commande
Quantité minimale de commande1 pièce
Numéro de tarif douanier85365080
Pays ou territoire d'origineFinland
Dimensions
Largeur nette du produit598.5 mm
Hauteur nette du produit376.5 mm
Profondeur/longueur nette du produit145.5 mm
Poids net du produit33.3 kg
Informations sur l’emballage
Nombre d’unités au niveau d’emballage 1box 1 pièce
Largeur du niveau d’emballage 1190 mm
Profondeur/Longueur du niveau d’emballage 1407 mm
Hauteur du niveau d’emballage 1619 mm
Poids brut du colis niveau 135.2 kg
Code EAN du niveau d’emballage 16417019929095
Technique
Courant thermique conventionnel à l'air libre (Ith)2000 A
Courant thermique conventionnel (Ithe)2000 A
Degré de protectionFront IP00
Type de quatrième pôleSwitched - Simultaneous Function
Couleur de la poignéeNoir
Longueur du manche274 mm
Type de poignéePistol type handle included
Durabilité mécaniqueNr. Operations 6000
Type de montageBase mounting
Nombre de pôles4P
Mode de fonctionnementFront
Degré de pollution3
Perte de puissanceat Rated Operating Conditions per Pole 55 W
Tension nominale de tenue aux impulsions (Uimp)12 kV
Tension d'isolement nominale (Ui)acc. to IEC 60947-1 1000 V
Courant de fonctionnement nominal AC-21B (Ie)(800 V) 2000 A
Courant de fonctionnement nominal AC-22B (Ie)(800 V) 2000 A
Tension nominale de fonctionnementCircuit principal 1000 V
Pouvoir de fermeture nominal en court-circuit (Icm)(1000 V) 176 kA
Courant nominal de courte durée admissible basse tension (Icw)for 1 s 55 kA
NormesIEC 60947-3
Mécanisme de fonctionnement des interrupteursMechanism at the End of the Switch
04 (Left Side)
Type de terminalBornes à œillets
Largeur du terminal100 mm
Couple de serrageacc. IEC 60947-1 50 … 75 N·m
Technique UL/CSA
Couple de serrageacc. IEC 60947-1 50 … 75 N·m
Certificats et déclarations
Déclaration de conformité - CE1SCC301327D0201
Certificat FIMKO1SCC301327D0201
Classifications et normes externes
Code de classification des objetsQ
ETIM 9EC000216 - Switch disconnector (low voltage)
ETIM 10EC000216 - Switch disconnector (AC)
UNSPSC39122233
eClassV11.1 : 27371403
Catégorie DEEE5. Petit équipement (Dimensions extérieures inférieures à 50 cm)

ETIM for 1SCA162957R1001 Appareillage industriel basse tension (EC000216)

Nom de la caractéristiqueFinition interrupteur général (EF006981)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFinition interrupteur de maintenance/réparation (EF006986)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFinition interrupteur de sécurité (EF006985)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueFinition interrupteur de dispositif d'arrêt d'urgence (EF006959)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueFinition de l'inverseur (EF009408)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueNombre de commutateurs (EF005586)
Valeur de la caractéristique1
Nom de la caractéristiqueTension de fonctionnement nominale max. Ue en CA (EF007355)
Valeur de la caractéristique1000 V
Nom de la caractéristiqueTension de fonctionnement normale (EF001435)
Valeur de la caractéristique1000 V
Nom de la caractéristiqueCourant permanent nominal Iu (EF001389)
Valeur de la caractéristique2000 A
Nom de la caractéristiqueCourant nominal de courte durée admissible Icw (EF007050)
Valeur de la caractéristique55 kA
Nom de la caractéristiqueNombre de pôles (EF001391)
Valeur de la caractéristique4
Nom de la caractéristiqueNombre de contacts auxiliaires à ouverture (EF001377)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts auxiliaires à fermeture (EF001376)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts auxiliaires à deux directions (EF003531)
Valeur de la caractéristique0
Nom de la caractéristiqueCommande motorisée en option (EF007386)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueCommande motorisée intégrée (EF006697)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueDéclencheur voltmétrique en option (EF007491)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueType de construction de l'appareil (EF008240)
Valeur de la caractéristiqueAppareil complet installé dans un boîtier
Nom de la caractéristiqueAdapté à une fixation frontale à 4 trous (EF007247)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté à une fixation frontale centrale (EF007248)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté à un montage en distributeur (EF007262)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueCouleur de l'élément d'actionnement (EF007167)
Valeur de la caractéristiqueNoir
Nom de la caractéristiqueFinition de l'élément d'actionnement (EF006976)
Valeur de la caractéristiquePoignée tournante longue
Nom de la caractéristiqueVerrouillable (EF006281)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueType de raccordement du circuit principal (EF006819)
Valeur de la caractéristiqueRaccordement par boulon
Nom de la caractéristiqueClasse de protection (IP), face avant (EF003118)
Valeur de la caractéristiqueIP00
Nom de la caractéristiqueClasse de protection (NEMA) (EF011959)
Valeur de la caractéristiqueAutre
