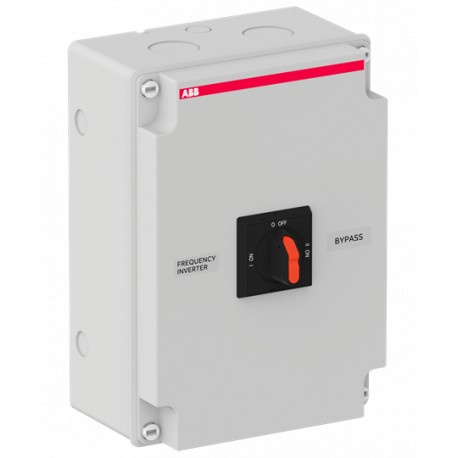

ABB 1SCA162046R1001 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

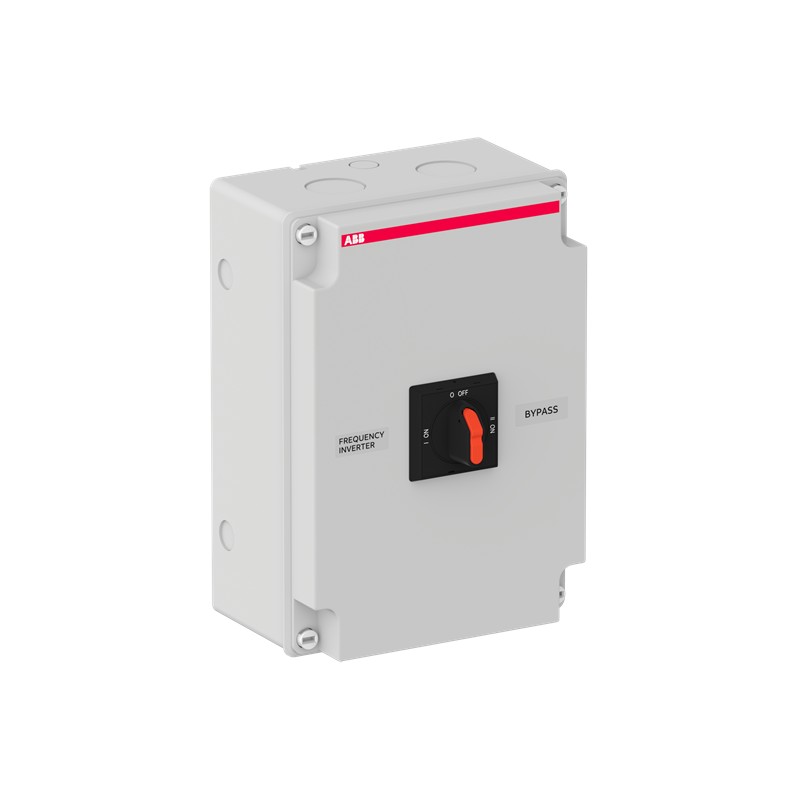

1SCA162046R1001 ABB Int.Bypass dissectionneur dans OTDCP40YD boîtier

Code: 1SCA162046R1001

Fabricant: ABB

Description:

Int.Bypass dissectionneur dans OTDCP40YD boîtier
OTDCP40YD ENCL. BY-PASS SWITCH-DISCONNECTOR

Catégories:

  • Appareillage industriel basse tension > Interrupteur-sectionneur
  • ABB > Commutateurs manuels

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB

  • En savoir plus
  • ETIM
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 689,26 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 25 jours.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Conformité des matériaux
Modèle de rapport sur les minéraux de conflit (CMRT)9AKK108467A5658
Déclaration REACH1SCC011021D0201
Informations RoHS1SCC011020D0201
Statut RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Téléchargements populaires
Fiche technique, Informations techniques1SCC342006B0201
Instructions et manuels1SCC340177M0201
Environnemental
Degré de protectionIP65
Commande
Quantité minimale de commande1 pièce
Numéro de tarif douanier85365080
Pays ou territoire d'origineEstonia
Dimensions
Largeur nette du produit300 mm
11.81 in
Hauteur nette du produit230 mm
9.06 in
Profondeur/longueur nette du produit136 mm
5.35 in
Poids net du produit2.392 kg
5.27 lb
Informations sur l’emballage
Nombre d’unités au niveau d’emballage 1box 1 pièce
Largeur du niveau d’emballage 1230 mm
9.05 in
Profondeur/Longueur du niveau d’emballage 1315 mm
12.4 in
Hauteur du niveau d’emballage 1208 mm
8.18 in
Poids brut du colis niveau 12.793 kg
6.15 lb
Code EAN du niveau d’emballage 16417019921204
Technique
Sorties de câbles par côté2X Ø40.5+ Ø20.5/ 2X Ø40.5+ Ø20.5
Courant thermique conventionnel (Ithe)Fully Enclosed 40 A
Degré de protectionIP65
Distance entre les phasesStandard
Couleur de la poignéeNoir
Type de poignéeHandle and shaft included
Nombre de pôles6P
Mode de fonctionnementFront
Position des terminaux de ligneTop In - Bottom Out, Bottom In - Top Out
Courant de fonctionnement nominal AC-23A (Ie)(400 V) 40 A
Tension nominale de fonctionnementCircuit principal 480 V
Mécanisme de fonctionnement des interrupteursOn the Front of the Switch
Type de transitionBypass
Certificats et déclarations
Classifications et normes externes
Code de classification des objetsQ
ETIM 9EC000216 - Switch disconnector (low voltage)
ETIM 10EC000216 - Switch disconnector (AC)
UNSPSC39122233
Catégorie DEEE5. Petit équipement (Dimensions extérieures inférieures à 50 cm)

ETIM for 1SCA162046R1001 Appareillage industriel basse tension (EC000216)

Nom de la caractéristiqueFinition interrupteur général (EF006981)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFinition interrupteur de maintenance/réparation (EF006986)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFinition de l'inverseur (EF009408)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueNombre de commutateurs (EF005586)
Valeur de la caractéristique1
Nom de la caractéristiqueTension de fonctionnement normale (EF001435)
Valeur de la caractéristique480 V
Nom de la caractéristiqueCourant permanent nominal, CA-21, 400 V (EF011777)
Valeur de la caractéristique40 A
Nom de la caractéristiqueNombre de pôles (EF001391)
Valeur de la caractéristique6
Nom de la caractéristiqueNombre de contacts auxiliaires à ouverture (EF001377)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts auxiliaires à fermeture (EF001376)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts auxiliaires à deux directions (EF003531)
Valeur de la caractéristique0
Nom de la caractéristiqueCommande motorisée en option (EF007386)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueCommande motorisée intégrée (EF006697)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueDéclencheur voltmétrique en option (EF007491)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueType de construction de l'appareil (EF008240)
Valeur de la caractéristiqueTechnique enfichable pour appareil encastré
Nom de la caractéristiqueAdapté à une fixation frontale à 4 trous (EF007247)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueAdapté à une fixation frontale centrale (EF007248)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté à un montage en distributeur (EF007262)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueAdapté à un montage intermédiaire (EF007264)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueCouleur de l'élément d'actionnement (EF007167)
Valeur de la caractéristiqueNoir
Nom de la caractéristiqueVerrouillable (EF006281)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueClasse de protection (IP), face avant (EF003118)
Valeur de la caractéristiqueIP20
Nom de la caractéristiqueClasse de protection (NEMA) (EF011959)
Valeur de la caractéristique1

FICHE TECHNIQUE - PDF
