ABBCommutateurs manuels1SCA161985R1001 ABB Interrupteur sectionneur CCOTDC160GV22

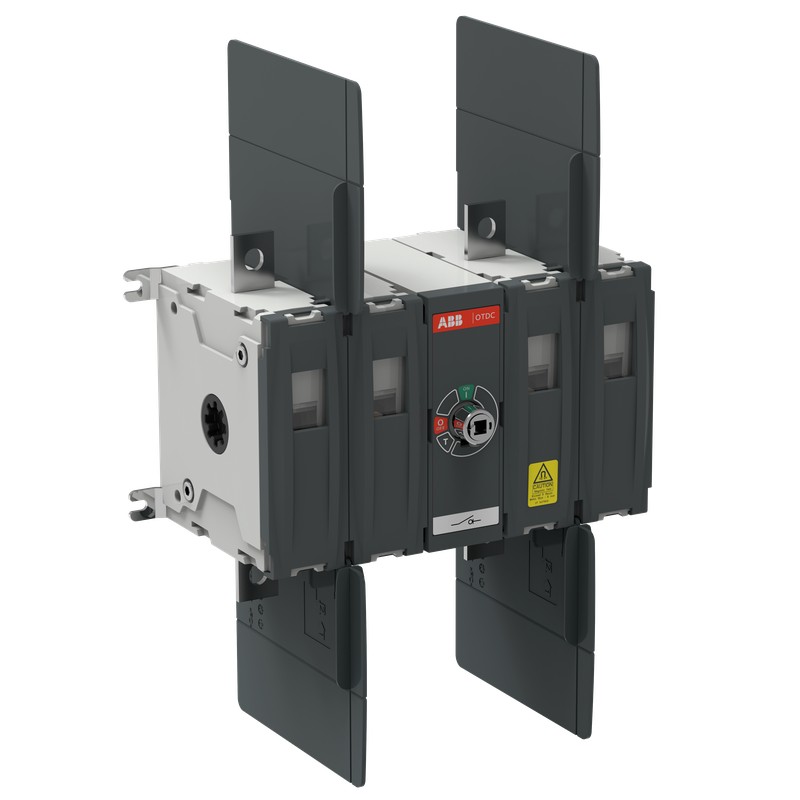

ABB 1SCA161985R1001 1SCA161985R1001 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

1SCA161985R1001 ABB Interrupteur sectionneur CCOTDC160GV22

Référence: 1SCA161985R1001

Fabricant: ABB

Description:

Interrupteur sectionneur CCOTDC160GV22
OTDC160GV22 DC Switch-disconnector

Catégories:

  • Appareillage industriel basse tension > Interrupteur-sectionneur
  • ABB > Commutateurs manuels

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB

  • En savoir plus
  • ETIM
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 286,00 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 25 jours.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

EN SAVOIR PLUS

ABB EcoSolutions
ABB EcoSolutionsOui
Déchets destinés à l'enfouissement en décharge - DestinationUL 2799 Zero Waste To Landfill Validation available
Instructions de démontage en fin de vie1SCC301113M0201
Déclaration environnementale de produit - DEP1SCC301249D0201
Amélioration de l'efficacité énergétique pour les clientsEfficacité du produit - Produit considéré comme plus économe en énergie par rapport à un produit similaire sur le marché. -
Taux de recyclabilité du produit selon la norme EN45555Concu pour utiliser des ressources recyclables et réutilisables - Norme EN45555 - 50,7 %
Conformité des matériaux
Modèle de rapport sur les minéraux de conflit (CMRT)9AKK108467A5658
Déclaration REACH1SCC301240D0201
Informations RoHS1SCC301239D0201
Statut RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Loi sur le contrôle des substances toxiques - TSCA1SCC301321D0201
Téléchargements populaires
Fiche technique, Informations techniques1SCC301022C0201
Instructions et manuels1SCC301106M0201
Dessins mécaniquesOTDC100-250_G_22_STP
1SCC307815F0201
Déclaration environnementale de produit - DEP1SCC301249D0201
Environnemental
Degré de protectionFront IP20
Degré de pollution2
Commande
Quantité minimale de commande1 pièce
Numéro de tarif douanier85353010
Pays ou territoire d'origineFinland
Dimensions
Taille du cadre du produitS2.0
Largeur nette du produit224 mm
8.8 in
Hauteur nette du produit165 mm
6.5 in
Profondeur/longueur nette du produit120 mm
4.7 in
Poids net du produit3 kg
6.5 lb
Informations sur l’emballage
Nombre d’unités au niveau d’emballage 1box 1 pièce
Largeur du niveau d’emballage 1220 mm
8.7 in
Profondeur/Longueur du niveau d’emballage 1260 mm
10.2 in
Hauteur du niveau d’emballage 1155 mm
6.1 in
Poids brut du colis niveau 13.3 kg
7.3 lb
Code EAN du niveau d’emballage 16417019920726
Technique
Configuration de la connexionDouble circuit 4a, 4c
Courant thermique conventionnel à l'air libre (Ith)Θ = 40 °C 160 A
Courant thermique conventionnel (Ithe)Fully Enclosed 160 A
Degré de protectionFront IP20
Type de poignéeHandle and shaft not included
Durabilité mécanique10000 cycle
Type de montageBase mounting
Nombre de circuits2
Nombre de pôles4P
Mode de fonctionnementFront
Degré de pollution2
Position des terminaux de ligneTop In - Bottom Out
Bottom In - Top Out
Couple d'ouverture positif (action d'ouverture directe)6 … 9 N·m
Perte de puissanceat Rated Operating Conditions per Pole 3.1 … 3.5 W
Type de protectionCircuit breaker
Tension nominale de tenue aux impulsions (Uimp)12 kV
Tension d'isolement nominale (Ui)1500 V
Courant de fonctionnement nominal DC-21B (Ie)(1500 V) 160 A
Courant de fonctionnement nominal DC-PV1(1500 V) 160 A
Courant de fonctionnement nominal DC-PV2(1500 V) 100 A
Tension nominale de fonctionnement1500 V
Pouvoir de fermeture nominal en court-circuit (Icm)(1500 V DC) 10 kA
Courant nominal de courte durée admissible basse tension (Icw)(1500 V DC) 10 kA
for 1 s 10 kA
Diamètre de l'arbre6 mm
0.24 in
Fonctions spécialesNo
NormesIEC 60947-1, -3
Mécanisme de fonctionnement des interrupteursMechanism Between the Poles
22 (Between the Poles)
Type de terminalBornes à œillets
Largeur du terminal19.5 mm
0.77 in
UtilisationPhotovoltaic
Catégorie d'utilisationSwitching of resistive loads, including moderate overloads - occasional actuation (DC-21B)
Switching of single PV string(s) without reverse and overcurrents (DC-PV1)
Switching of several PV string(s) with reverse and overcurrents (DC-PV2)
Certificats et déclarations
Déclaration de conformité - CE1SCC301242D2701
Déclaration de conformité - UKCA1SCC301313D0201
Classifications et normes externes
Code de classification des objetsQ
ETIM 9EC000216 - Switch disconnector (low voltage)
ETIM 10EC004963 - Switch disconnector (DC)
eClassV11.1 : 27371403
Catégorie DEEE5. Petit équipement (Dimensions extérieures inférieures à 50 cm)

ETIM for 1SCA161985R1001 Appareillage industriel basse tension (EC000216)

Nom de la caractéristiqueFinition interrupteur général (EF006981)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFinition interrupteur de maintenance/réparation (EF006986)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFinition interrupteur de sécurité (EF006985)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueFinition interrupteur de dispositif d'arrêt d'urgence (EF006959)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueFinition de l'inverseur (EF009408)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueNombre de commutateurs (EF005586)
Valeur de la caractéristique1
Nom de la caractéristiqueTension de fonctionnement normale (EF001435)
Valeur de la caractéristique1500 V
Nom de la caractéristiqueCourant permanent nominal Iu (EF001389)
Valeur de la caractéristique160 A
Nom de la caractéristiqueNombre de pôles (EF001391)
Valeur de la caractéristique4
Nom de la caractéristiqueNombre de contacts auxiliaires à ouverture (EF001377)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts auxiliaires à fermeture (EF001376)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts auxiliaires à deux directions (EF003531)
Valeur de la caractéristique0
Nom de la caractéristiqueCommande motorisée en option (EF007386)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueCommande motorisée intégrée (EF006697)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueDéclencheur voltmétrique en option (EF007491)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueType de construction de l'appareil (EF008240)
Valeur de la caractéristiqueTechnique d'encastrement fixe pour appareil encastré
Nom de la caractéristiqueAdapté à une fixation frontale à 4 trous (EF007247)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueAdapté à une fixation frontale centrale (EF007248)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté à un montage en distributeur (EF007262)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueAdapté à un montage intermédiaire (EF007264)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueVerrouillable (EF006281)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueType de raccordement du circuit principal (EF006819)
Valeur de la caractéristiqueRaccordement par boulon
Nom de la caractéristiqueClasse de protection (IP), face avant (EF003118)
Valeur de la caractéristiqueIP20
Nom de la caractéristiqueClasse de protection (NEMA) (EF011959)
Valeur de la caractéristique1
