ABBCommutateurs manuels1SCA161766R1001 ABB Interrupteur sectionneur OT2000EC03P

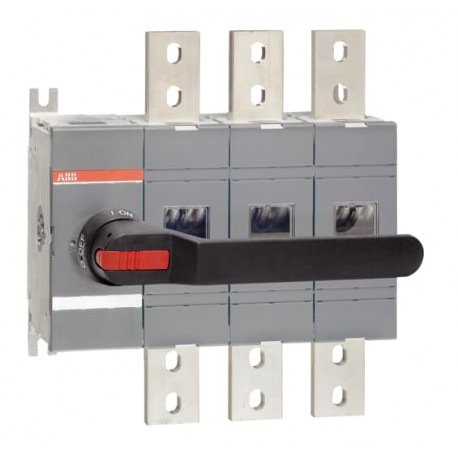

ABB 1SCA161766R1001 1SCA161766R1001 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

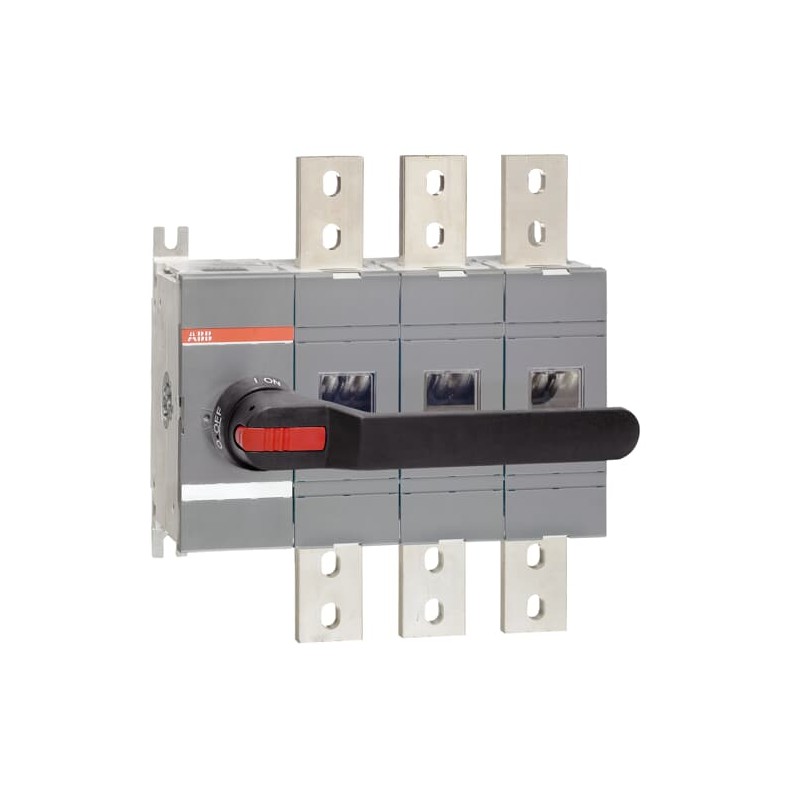

1SCA161766R1001 ABB Interrupteur sectionneur OT2000EC03P

Référence: 1SCA161766R1001

Fabricant: ABB

Description:

Interrupteur sectionneur OT2000EC03P
OT2000EC03P SWITCH-DISCONNECTOR

Catégories:

  • Appareillage industriel basse tension > Interrupteur-sectionneur
  • ABB > Commutateurs manuels

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB

  • En savoir plus
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 1.319,00 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 25 jours.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

EN SAVOIR PLUS

ABB EcoSolutions
Instructions de démontage en fin de vie1SCC301120M0201
Informations environnementales1SCC301233D0201
Déclaration environnementale de produit - DEP1SCC301300D0201
Conformité des matériaux
Modèle de rapport sur les minéraux de conflit (CMRT)9AKK108467A5658
Déclaration REACH1SCC011021D0201
Informations RoHS1SCC011020D0201
Statut RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Loi sur le contrôle des substances toxiques - TSCA1SCC011025D0201
Téléchargements populaires
Fiche technique, Informations techniquesNo documentation needed
Instructions et manuels1SCC301047M0213
Dessins mécaniques1SCC301502F0001
1SCC301501F0001
OT1600E03.igs
Déclaration environnementale de produit - DEP1SCC301300D0201
Environnemental
Informations environnementales1SCC301233D0201
Degré de pollution3
Commande
Quantité minimale de commande1 pièce
Numéro de tarif douanier85365080
Pays ou territoire d'origineFinland
Dimensions
Largeur nette du produit334.5 mm
Hauteur nette du produit372 mm
Profondeur/longueur nette du produit167 mm
Poids net du produit17.6 kg
Informations sur l’emballage
Nombre d’unités au niveau d’emballage 1box 1 pièce
Largeur du niveau d’emballage 1170 mm
Profondeur/Longueur du niveau d’emballage 1400 mm
Hauteur du niveau d’emballage 1435 mm
Poids brut du colis niveau 118.8 kg
Code EAN du niveau d’emballage 16417019918532
Technique
Courant thermique conventionnel à l'air libre (Ith)Θ = 40 °C 2000 A
Type de poignéeHandle and shaft included
Durabilité mécanique6000
Nombre de pôles3P
Degré de pollution3
Perte de puissanceat Rated Operating Conditions per Pole 48 W
Courant de court-circuit conditionnel nominal (Inc)(1250 A fuse, 415 V) 80 kA
(1250 A fuse, 500 V) 100 kA
Tension nominale de tenue aux impulsions (Uimp)12 kV
Tension d'isolement nominale (Ui)acc. to IEC/EN 60664-1 1000 V
Courant de fonctionnement nominal AC-22B (Ie)(380 ... 415 V) 2000 A
Tension nominale de fonctionnementCircuit principal 1000 V
Pouvoir de fermeture nominal en court-circuit (Icm)(400 V) 110 kA
Courant nominal de courte durée admissible basse tension (Icw)for 1 s 50 kA
NormesIEC 60947-3
Type de terminalBornes à œillets
Certificats et déclarations
Certificat A2L – IEC1SCC301338D0201
Classifications et normes externes
Code de classification des objetsQ
ETIM 9EC000216 - Switch disconnector (low voltage)
ETIM 10EC000216 - Switch disconnector (AC)
Catégorie DEEE5. Petit équipement (Dimensions extérieures inférieures à 50 cm)

FICHE TECHNIQUE - PDF

Titre
Taille
Type
PDF CATALOG TRANSFER SWITCHES 2023 EN
42 Mbytes
