ABBCommutateurs manuels1SCA161279R1001 ABB Sectionneur CC OTDC800F22-ESS

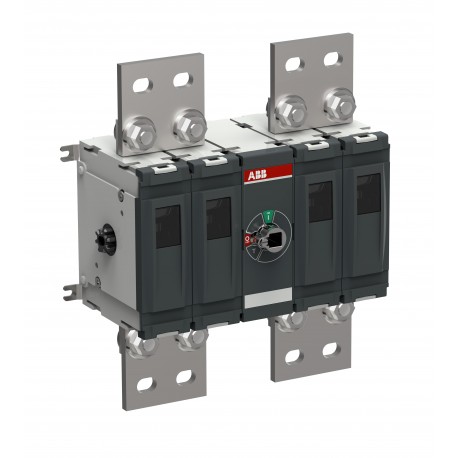

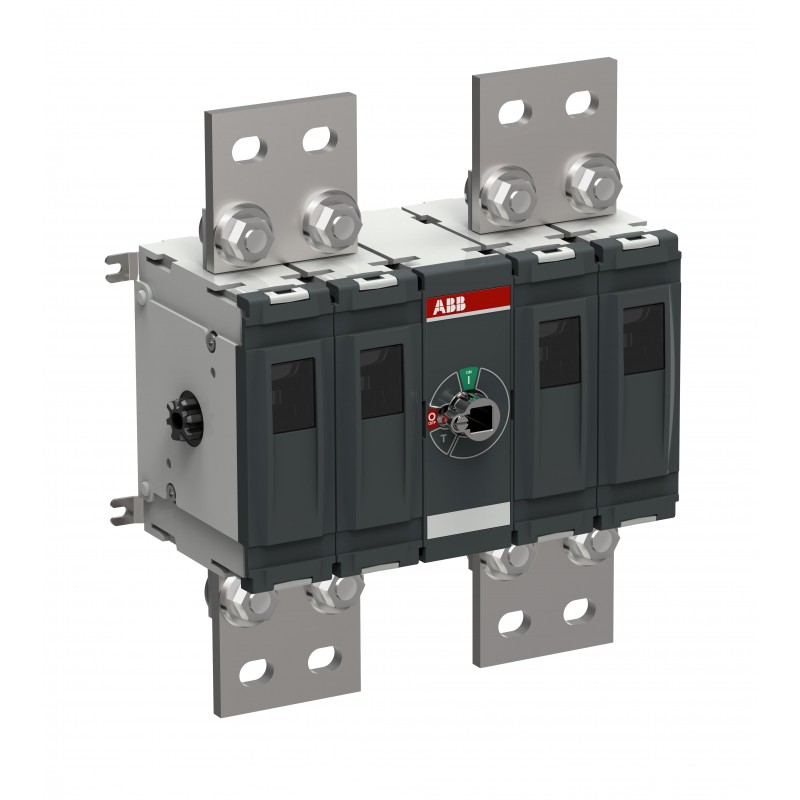

ABB 1SCA161279R1001 1SCA161279R1001 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

1SCA161279R1001 ABB Sectionneur CC OTDC800F22-ESS

Référence: 1SCA161279R1001

Fabricant: ABB

Description:

Sectionneur CC OTDC800F22-ESS
OTDC800F22-ESS DC Switch-disconnector

Catégories:

  • Appareillage industriel basse tension > Interrupteur-sectionneur
  • ABB > Commutateurs manuels

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB

  • En savoir plus
  • ETIM
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 1.166,38 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 25 jours.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

EN SAVOIR PLUS

ABB EcoSolutions
ABB EcoSolutionsOui
Déchets destinés à l'enfouissement en décharge - DestinationUL 2799 Zero Waste To Landfill Validation available
Instructions de démontage en fin de vie1SCC301112M0201
Déclaration environnementale de produit - DEP1SCC301247D0201
Amélioration de l'efficacité énergétique pour les clientsEfficacité du produit - Produit considéré comme plus économe en énergie par rapport à un produit similaire sur le marché. -
Taux de recyclabilité du produit selon la norme EN45555Concu pour utiliser des ressources recyclables et réutilisables - Norme EN45555 - 59,09 %
Conformité des matériaux
Modèle de rapport sur les minéraux de conflit (CMRT)9AKK108467A5658
Déclaration REACH1SCC301240D0201
Informations RoHS1SCC301239D0201
Statut RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Loi sur le contrôle des substances toxiques - TSCA1SCC301321D0201
Téléchargements populaires
Fiche technique, Informations techniques1SCC301022C0201
Instructions et manuels1SCC301102M0201
9AKK108467A9503
Dessins mécaniquesOTDC800...1000_F_22_OTDCKIT800FS11.igs
OTDC800...1000_F_22_OTDCKIT800FS11.stp
1SCC307779F0201
1SCC307780F0201
Schéma de câblage1SCC301046K0201
Déclaration environnementale de produit - DEP1SCC301247D0201
Commande
Quantité minimale de commande1 pièce
Numéro de tarif douanier85363090
Pays ou territoire d'origineFinland
Dimensions
Taille du cadre du produitM
Largeur nette du produit196.2 mm
7.7 in
Hauteur nette du produit211 mm
8.3 in
Profondeur/longueur nette du produit148 mm
5.8 in
Poids net du produit9.7 kg
21.3 lb
Informations sur l’emballage
Nombre d’unités au niveau d’emballage 1box 1 pièce
Largeur du niveau d’emballage 1270 mm
10.6 in
Profondeur/Longueur du niveau d’emballage 1310 mm
12.2 in
Hauteur du niveau d’emballage 1200 mm
7.9 in
Poids brut du colis niveau 110 kg
22 lb
Code EAN du niveau d’emballage 16417019913810
Technique
Configuration de la connexionSingle circuit 6c, 6g
Courant thermique conventionnel à l'air libre (Ith)Θ = 40 °C 800 A
Type de poignéeHandle and shaft not included
Type de montageBase mounting
Nombre de circuits1
Nombre de pôles4P
Mode de fonctionnementFront
Position des terminaux de ligneTop In - Bottom Out
Bottom In - Top Out
Couple d'ouverture positif (action d'ouverture directe)18 … 30 N·m
Perte de puissanceat Rated Operating Conditions per Pole 30 ... 32 W
Type de protectionFor 100kA Iq rating any fuse which does not exceed allowed let through peak 70kA or allowed let through energy 2,4MA^2s can be used. For 50kA Iq rating a circuit breaker or a fuse selected from the fuse coordination table. For the coordination table (9AKK108467A9503) please see the section Instructions and Manuals.
Courant de court-circuit conditionnel nominal (Inc)(1000 V DC) 100 kA
Tension nominale de tenue aux impulsions (Uimp)12 kV
Courant de fonctionnement nominal DC-21B (Ie)(1000 V) 800 A
Tension nominale de fonctionnement1000 V
Pouvoir de fermeture nominal en court-circuit (Icm)(1000 V DC) 63 kA
Courant nominal de courte durée admissible basse tension (Icw)(1000 V DC) 10 kA
for 1 s 10 kA
for 0.1 s 63 kA
Diamètre de l'arbre12 mm
0.47 in
Fonctions spécialesNo
NormesIEC 60947-1, -3
Mécanisme de fonctionnement des interrupteursMechanism Between the Poles
22 (Between the Poles)
Type de terminalBornes à œillets
Largeur du terminal30 mm
1.2 in
UtilisationEnergy Storage System (ESS)
Catégorie d'utilisationSwitching of resistive loads, including moderate overloads - occasional actuation (DC-21B)
Switching of single PV string(s) without reverse and overcurrents (DC-PV1)
Certificats et déclarations
Certificat CCCCQC2019010302206498
Déclaration de conformité - CE1SCC301227D2701
Déclaration de conformité - UKCA1SCC301313D0201
Certificat DNV GL1SCC301231D0201
Classifications et normes externes
Code de classification des objetsQ
ETIM 9EC000216 - Switch disconnector (low voltage)
ETIM 10EC004963 - Switch disconnector (DC)
eClassV11.1 : 27371403
Catégorie DEEE5. Petit équipement (Dimensions extérieures inférieures à 50 cm)

ETIM for 1SCA161279R1001 Appareillage industriel basse tension (EC000216)

Nom de la caractéristiqueFinition interrupteur général (EF006981)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFinition interrupteur de maintenance/réparation (EF006986)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFinition interrupteur de sécurité (EF006985)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueFinition interrupteur de dispositif d'arrêt d'urgence (EF006959)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueFinition de l'inverseur (EF009408)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueNombre de commutateurs (EF005586)
Valeur de la caractéristique1
Nom de la caractéristiqueTension de fonctionnement normale (EF001435)
Valeur de la caractéristique1000 V
Nom de la caractéristiqueNombre de pôles (EF001391)
Valeur de la caractéristique4
Nom de la caractéristiqueNombre de contacts auxiliaires à ouverture (EF001377)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts auxiliaires à fermeture (EF001376)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts auxiliaires à deux directions (EF003531)
Valeur de la caractéristique0
Nom de la caractéristiqueCommande motorisée en option (EF007386)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueCommande motorisée intégrée (EF006697)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueDéclencheur voltmétrique en option (EF007491)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueType de construction de l'appareil (EF008240)
Valeur de la caractéristiqueTechnique d'encastrement fixe pour appareil encastré
Nom de la caractéristiqueAdapté à une fixation frontale à 4 trous (EF007247)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueAdapté à une fixation frontale centrale (EF007248)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté à un montage en distributeur (EF007262)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueAdapté à un montage intermédiaire (EF007264)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueVerrouillable (EF006281)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueType de raccordement du circuit principal (EF006819)
Valeur de la caractéristiqueRaccordement par boulon
Nom de la caractéristiqueClasse de protection (IP), face avant (EF003118)
Valeur de la caractéristiqueIP20
Nom de la caractéristiqueClasse de protection (NEMA) (EF011959)
Valeur de la caractéristique1
