> ABB>Commutateurs manuels>1SCA159247R1001 ABB Sectionneur intégré DC-20 OT1600E22-135
Produit précédent Produit suivant

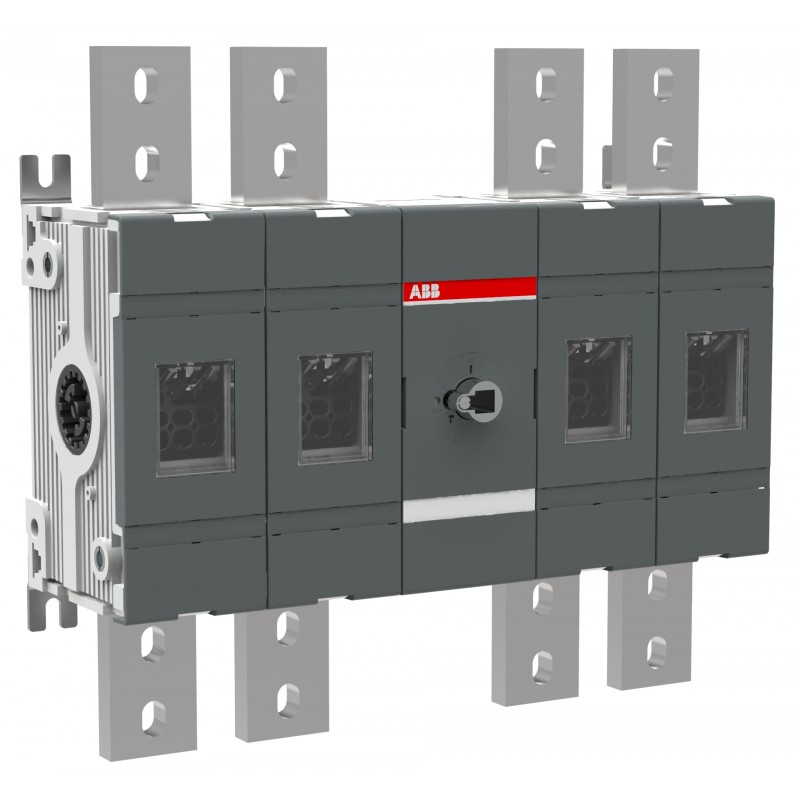

1SCA159247R1001 ABB Sectionneur intégré DC-20 OT1600E22-135 Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

1SCA159247R1001 ABB Sectionneur intégré DC-20 OT1600E22-135

1SCA159247R1001

ABB

Sectionneur intégré DC-20 OT1600E22-135

Sectionneur frontal à 4 pôles jusqu’à 1500Vdc, 1600 ampères avec raccordement de type 2 et 2500 ampères avec raccordement de type 3, catégorie d’utilisation DC-20B, poignée et arbre non inclus, cosse à cosse, kit de boulons inclus

Plus de détails


Commutateurs manuels

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB

Prix total: $1,687.44
Prix unitaire: $1,687.44

*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Produits consultés


Related products

▲

En savoir plus

▲


  • Type de produit étendu :
    OT1600E22-135
  • ID produit:
    1SCA159247R1001
  • Ean:
    6417019886947
  • Description du catalogue:
    OT1600E22-135 Sectionneur
  • Longue description:
    Sectionneur frontal à 4 pôles jusqu’à 1500Vdc, 1600 ampères avec raccordement de type 2 et 2500 ampères avec raccordement de type 3, catégorie d’utilisation DC-20B, poignée et arbre non inclus, cosse à cosse, kit de boulons inclus

Valeur circulaire

Transparence écologique

classement

  • Quantité minimale de commande :
    1 pièce
  • Numéro de tarif douanier:
    85353010
  • Pays d’origine:
    Finlande (FI)
    Chine (CN)

Téléchargements populaires

taille

  • Taille du cadre du produit:
    OT1600-135
  • Largeur nette du produit :
    414.5mm
    16,3 pouces
  • Hauteur nette du produit :
    372mm
    14,6 po
  • Profondeur nette du produit / Longueur:
    148.5mm
    5,9 po
  • Poids net du produit :
    21.6Kg
    47,6 livres

technique

  • Configuration de la connexion :
    Type de connexion 2 ou 3
  • Courant nominal de fonctionnement DC-20B :
    (1500 V CC) 1600 A
    (1500 V CC) 2500 A
  • Courant opérationnel nominal AC-20B:
    (1000 V CA) 1600 A
    (1000 V CA) 2500 A
  • Courant thermique à air libre conventionnel (Iième):
    Θ = 40 °C 1600 A
    Θ = 40 °C 2500 A
  • Courant thermique conventionnel (Ile):
    Entièrement fermé 1600 A
    Entièrement clos 2500 A
  • Puissance de résister à l’impulsion nominale (Ulutin):
    12 kV
  • Tension d’isolation nominale (UJe):
    1500 V
  • Courant nominal de courte durée de résistance basse tension (ICw):
    pendant 0,3 s 36 kA
    pendant 0,3 s 50 kA
    pendant 0,3 s 65 kA
  • Perte de puissance :
    aux conditions de fonctionnement nominales par pôle 48 W
  • Degré de pollution:
    3
  • Type de poignée:
    Poignée et arbre non inclus
  • Diamètre de l’arbre :
    12 mm
    0,47 po
  • Longueur de l’arbre:
    280 mm
    11,0 pouces
  • Mécanisme de fonctionnement des commutateurs:
    Mécanisme entre les pôles
    22 (Entre les Polonais)
  • Position des terminaux de ligne:
    Top In - Bottom Out
    Bottom In - Top Out
  • Mode de fonctionnement:
    Commandé à l’avant
  • Normes:
    UL98B et IEC 60947-1, -3
  • Fonctions spéciales:
    Non
  • Type de montage:
    Montage de base
  • Nombre de Polonais:
    4
  • Degré de protection :
    IP00 avant
  • Type terminal:
    Terminaux à cornes
  • Largeur du terminal:
    50 mm
    1,97 en
  • Couple serrage :
    Câble Lug 50 ... 75 N·m
    Câble Lug 443 ... 664 lbf·in
  • Durabilité mécanique :
    Cycle 6000
  • Type de verrou :
    Non
  • Utilisation:
    Système de stockage d’énergie (ESS)
  • Catégorie d’utilisation :
    Connexion et déconnexion à vide - actionnement occasionnel (DC-20B)
    Connexion et déconnexion à vide - actionnement occasionnel (AC-20B)

UL/CSA technique

  • Tension de fonctionnement maximale:
    1000Vcc, UL 98B
  • Indice d’ampère:
    1000A,1000Vdc,UL98B
  • Cote du courant de court-circuit (SCCR) :
    10 kA
    1000 V CC
  • Couple serrage :
    Câble Lug 50 ... 75 N·m
    Câble Lug 443 ... 664 lbf·in

environnemental

  • Statut RoHS:
    Suite à la directive européenne 2011/65/UE et à l’amendement 2015/863 22 juillet 2019
  • Informations environnementales:
    1SCC301233D0201
  • Loi sur le contrôle des substances toxiques - TSCA :
    1SCC011025D0201

Certificats et déclarations

Informations sur les conteneurs

  • Paquet niveau 1 Unités:
    boîte 1 pièce
  • Largeur du paquet niveau 1 :
    400 mm
    15,7 po
  • Package Niveau 1 Profondeur / Longueur:
    435 mm
    17,1 pouces
  • Package Niveau 1 Hauteur:
    170 mm
    6,7 po
  • Forfait Niveau 1 Poids brut:
    22,6 kg
    49,9 livres
  • Forfait Niveau 1 EAN:
    6417019886947

Classifications

  • Code de classification des objets :
    Q
  • ETIM 7:
    EC000216 - Sectionneur de commutateur
  • ETIM 8:
    EC000216 - Sectionneur de commutateur
  • ETIM 9:
    EC000216 - Interrupteur sectionneur (basse tension)
  • Classe électronique:
    V11.1 : 27371403
  • Catégorie WEEE:
    5. Petit équipement (pas de dimension externe supérieure à 50 cm)

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOG TRANSFER SWITCHES EN.pdf 23 Mbytes
