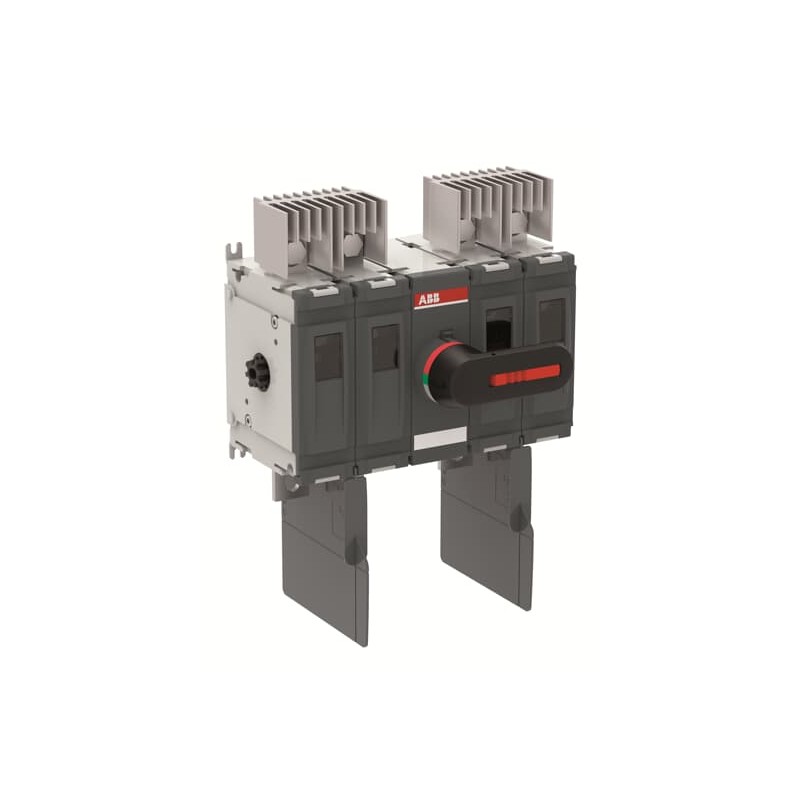

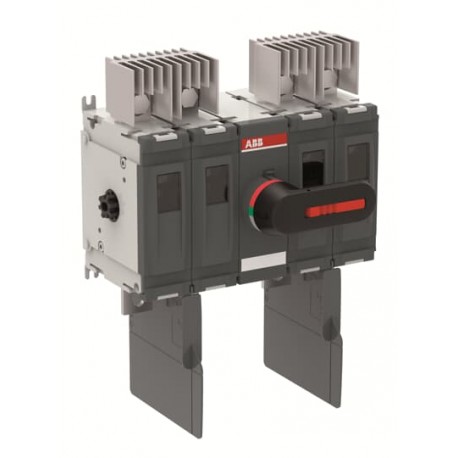

1SCA158405R1001 ABB OTDC320UFSV22K Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

1SCA158405R1001 ABB OTDC320UFSV22K

1SCA158405R1001

ABB

OTDC320UFSV22K

Un interrupteur-sectionneur CC quadripolaire entièrement optimisé pour les centrales photovoltaïques à grande échelle de 1500 V couvrant la gamme de courant de 315 à 630 A. La nouvelle conception offre à la fois une réduction de taille et une augmentation de l’efficacité et des performances pour aider les fabricants à s’adapter à l’adoption rapide des solutions 1500V DC par l’industrie. Le concept quadripolaire 1500V DC aide les fabricants à améliorer l’efficacité du système, réduisant ainsi les pertes de commutateurs. La taille compacte de la nouvelle gamme OTDC permet aux fabricants de réduire la taille des boîtiers de combinaison et des onduleurs. Principales caractéristiques de ce type particulier d’OTDC :Circuit PV double à sectionnement, approuvé selon UL98B et IEC 60947-1,-3, kits

Plus de détails


Commutateurs manuels

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


b'

Informations générales

Type de produit étendu :
OTDC320UFSV22K
ID produit:
Référence 1SCA158405R1001
Ean:
6417019875064
Description du catalogue:
OTDC320UFSV22K Sectionneur PV
Longue description:
Un interrupteur-sectionneur CC quadripolaire entièrement optimisé pour les centrales photovoltaïques à grande échelle de 1500 V couvrant la gamme de courant de 315 à 630 A. La nouvelle conception offre à la fois une réduction de taille et une augmentation de l’efficacité et des performances pour aider les fabricants à s’adapter à l’adoption rapide des solutions 1500V DC par l’industrie. Le concept quadripolaire 1500V DC aide les fabricants à améliorer l’efficacité du système, réduisant ainsi les pertes de commutateurs. La taille compacte de la nouvelle gamme OTDC permet aux fabricants de réduire la taille des boîtiers de combinaison et des onduleurs. Principales caractéristiques de ce type particulier d’OTDC :Circuit PV double à sectionnement, approuvé selon UL98B et IEC 60947-1,-3, kits de barres de connexion montés en usine
\n

classement

Quantité minimale de commande :
1 pièce
Numéro de tarif douanier:
85353010
Pays d’origine:
Finlande (FI)

Téléchargements populaires

Fiche de données, Informations techniques:
\n1SCC301022C0201
Instructions et manuels:
\n1SCC301099M0201
9AKK107492A6191
Schéma de câblage:
\nRéférence 1SCC301032K0201

taille

Taille du cadre du produit:
M
Largeur nette du produit :
284 mm

11,2 po
Hauteur nette du produit :
235,5 millimètre

9,3 pouces
Profondeur nette du produit / Longueur:
169,5 mm

6,7 po
Poids net du produit :
8,1 kg

17,8 livres

technique

Configuration de la connexion :
Double circuit 3
Courant opérationnel nominal DC-21B (Ie):
(1500 V) 400 A
Courant opérationnel nominal DC-22B :
(1500 V) 400 A
Courant opérationnel nominal DC-PV1:
(1500 V) 400 A
Courant opérationnel nominal DC-PV2:
(1500 V) 400 A
Courant thermique à air libre conventionnel (Iième):
400 A
Courant thermique conventionnel (Ile):
Entièrement fermé 400 A
Puissance de résister à l’impulsion nominale (Ulutin):
12 kV
Tension d’isolation nominale (UJe):
1500 V
Tension opérationnelle nominale :
1500 V
Capacité nominale de fabrication de courts-circuits (ICm):
(1500 V CC) 10 kA
Évalué Short-time Withstand Current (ICw):
(1500 V CC) 10 kA

pour 1 s 10 kA
Type de protection:
Disjoncteur
Perte de puissance :
aux conditions nominales de fonctionnement par pôle 13 W
Degré de pollution:
3
Couleur de la poignée:
noir
Longueur de la poignée:
145 mm

5,7 po
Type de poignée:
Poignée montée directement
Diamètre de l’arbre :
12 mm

0,47 po
Longueur de l’arbre:
160 mm

6,3 dans
Mécanisme de fonctionnement des commutateurs:
Mécanisme entre les pôles

22 (Entre les Polonais)
Position des terminaux de ligne:
Bottom In - Bottom Out
Mode de fonctionnement:
Commandé à l’avant
Normes:
UL98B et IEC 60947-1, -3
Fonctions spéciales:
Rupture à un seul fil aux États-Unis
Type de montage:
Montage de base
Nombre de circuits:
2
Nombre de Polonais:
4
Degré de protection :
IP20 avant
Type terminal:
Terminaux à cornes
Largeur du terminal:
30 mm

1,2 dans
Couple serrage :
Câble Lug 30... 40 N·m
Durabilité mécanique :
Cycle 10000

UL/CSA technique

Tension d’exploitation maximale UL/CSA :
1500 V CC
Ampère Rating UL/CSA :
1500VDC 320 A
Serrage du couple UL/CSA :
Cosse de câble 30... 44 N·m

Cosse de câble 266... 390 lbf·pouce

environnemental

Statut RoHS:
Suite à la directive européenne 2011/65/UE

Certificats et déclarations (numéro de document)

Déclaration de conformité - CE:
\n1SCC301227D2701
Certificat DNV GL:
\n1SCC301231D0201
Instructions et manuels:
\n1SCC301099M0201
9AKK107492A6191
Informations RoHS:
\n1SCC301227D2701

Informations sur les conteneurs

Paquet niveau 1 Unités:
boîte 1 pièce
Largeur du paquet niveau 1 :
270 mm

10,6 po
Package Niveau 1 Profondeur / Longueur:
310 mm

12,2 po
Package Niveau 1 Hauteur:
200 mm

7,9 po
Forfait Niveau 1 Poids brut:
8,4 kg

18,4 livres
Forfait Niveau 1 EAN:
6417019875064

Classifications

Code de classification des objets :
Q
ETIM 5:
EC000216 - Sectionneur de commutateur
ETIM 6:
EC000216 - Sectionneur de commutateur
ETIM 7:
EC000216 - Sectionneur de commutateur
UNSPSC:
39122233
Catégorie WEEE:
5. Petit équipement (pas de dimension externe supérieure à 50 cm)
