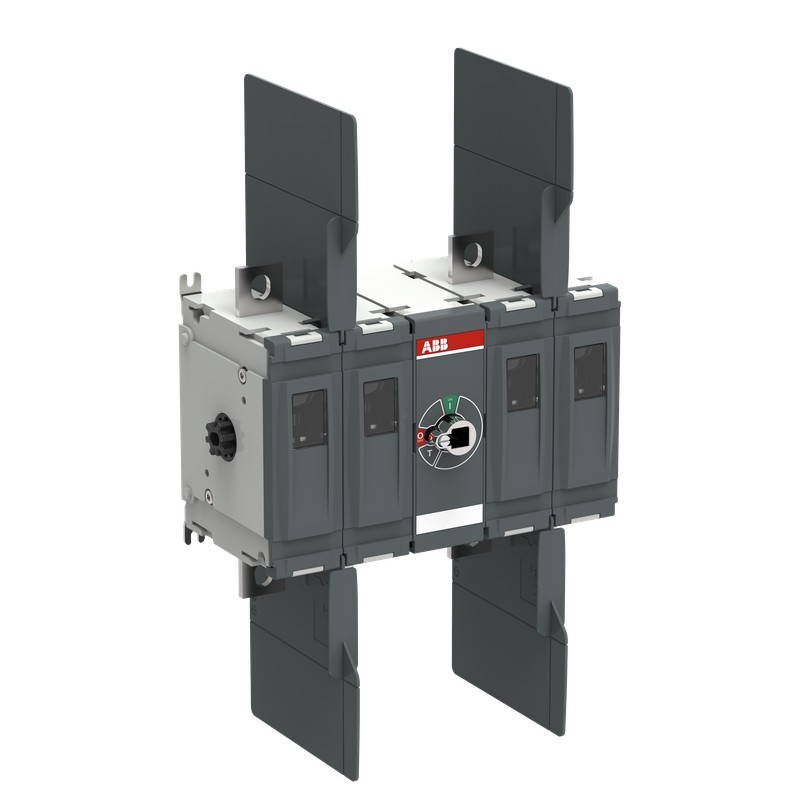

1SCA158299R1001 ABB Sectionneur OTDC400FV22 DC
1SCA158299R1001
ABB
Sectionneur OTDC400FV22 DC
OTDC400FV22 DC Switch-disconnector
Appareillage industriel basse tension > Interrupteur-sectionneur
Commutateurs manuels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB
Les plus vendus
▲En savoir plus
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Oui |
| Déchets destinés à l'enfouissement en décharge - Destination | UL 2799 Zero Waste To Landfill Validation available |
| Instructions de démontage en fin de vie | 1SCC301112M0201 |
| Déclaration environnementale de produit - DEP | 1SCC301247D0201 |
| Amélioration de l'efficacité énergétique pour les clients | Efficacité du produit - Produit considéré comme plus économe en énergie par rapport à un produit similaire sur le marché. - |
| Taux de recyclabilité du produit selon la norme EN45555 | Concu pour utiliser des ressources recyclables et réutilisables - Norme EN45555 - 59,09 % |
| Conformité des matériaux | |
| Modèle de rapport sur les minéraux de conflit (CMRT) | 9AKK108467A5658 |
| Déclaration REACH | 1SCC301240D0201 |
| Informations RoHS | 1SCC301239D0201 |
| Statut RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Loi sur le contrôle des substances toxiques - TSCA | 1SCC301321D0201 |
| Téléchargements populaires | |
| Fiche technique, Informations techniques | 1SCC301022C0201 |
| Instructions et manuels | 1SCC301099M0201 |
| 9AKK107492A6191 | |
| Dessins mécaniques | OTDC315-630FV22_stp |
| OTDC315-630FV22_igs | |
| 1SCC307664F0001 | |
| 1SCC307665F0001 | |
| Schéma de câblage | 1SCC301035K0201 |
| Déclaration environnementale de produit - DEP | 1SCC301247D0201 |
| Environnemental | |
| Degré de protection | Front IP20 |
| Degré de pollution | 3 |
| Commande | |
| Quantité minimale de commande | 1 pièce |
| Numéro de tarif douanier | 85353010 |
| Pays ou territoire d'origine | Finland |
| India | |
| Dimensions | |
| Taille du cadre du produit | M |
| Largeur nette du produit | 255.5 mm |
| 10.1 in | |
| Hauteur nette du produit | 211 mm |
| 8.3 in | |
| Profondeur/longueur nette du produit | 135 mm |
| 5.3 in | |
| Poids net du produit | 7.7 kg |
| 16.9 lb | |
| Informations sur l’emballage | |
| Nombre d’unités au niveau d’emballage 1 | box 1 pièce |
| Largeur du niveau d’emballage 1 | 270 mm |
| 10.6 in | |
| Profondeur/Longueur du niveau d’emballage 1 | 310 mm |
| 12.2 in | |
| Hauteur du niveau d’emballage 1 | 200 mm |
| 7.9 in | |
| Poids brut du colis niveau 1 | 8 kg |
| 17.5 lb | |
| Code EAN du niveau d’emballage 1 | 6417019874043 |
| Technique | |
| Configuration de la connexion | Double circuit 4a, 4c |
| Courant thermique conventionnel à l'air libre (Ith) | Θ = 40 °C 400 A |
| Courant thermique conventionnel (Ithe) | Fully Enclosed 400 A |
| Degré de protection | Front IP20 |
| Type de poignée | Handle and shaft not included |
| Durabilité mécanique | 10000 cycle |
| Type de montage | Base mounting |
| Nombre de circuits | 2 |
| Nombre de pôles | 4P |
| Mode de fonctionnement | Front |
| Degré de pollution | 3 |
| Position des terminaux de ligne | Top In - Bottom Out |
| Bottom In - Top Out | |
| Couple d'ouverture positif (action d'ouverture directe) | 18 … 30 N·m |
| Perte de puissance | at Rated Operating Conditions per Pole 12 ... 13 W |
| Tension nominale de tenue aux impulsions (Uimp) | 12 kV |
| Tension d'isolement nominale (Ui) | 1500 V |
| Courant de fonctionnement nominal DC-21B (Ie) | (1500 V) 400 A |
| Courant de fonctionnement nominal DC-22B | (1500 V) 400 A |
| Courant de fonctionnement nominal DC-PV1 | (1500 V) 400 A |
| Courant de fonctionnement nominal DC-PV2 | (1500 V) 400 A |
| Tension nominale de fonctionnement | 1500 V |
| Pouvoir de fermeture nominal en court-circuit (Icm) | (1500 V DC) 10 kA |
| Courant nominal de courte durée admissible basse tension (Icw) | (1500 V DC) 10 kA |
| for 1 s 10 kA | |
| Diamètre de l'arbre | 12 mm |
| 0.47 in | |
| Fonctions spéciales | No |
| Normes | IEC 60947-1, -3 |
| Mécanisme de fonctionnement des interrupteurs | Mechanism Between the Poles |
| 22 (Between the Poles) | |
| Type de terminal | Bornes à œillets |
| Largeur du terminal | 30 mm |
| 1.2 in | |
| Utilisation | Photovoltaic |
| Catégorie d'utilisation | Switching of resistive loads, including moderate overloads - occasional actuation (DC-21B) |
| Switching of mixed resistive and inductive loads, including moderate overloads (i.e. shunt motors) - occasional actuation (DC-22B) | |
| Switching of single PV string(s) without reverse and overcurrents (DC-PV1) | |
| Switching of several PV string(s) with reverse and overcurrents (DC-PV2) | |
| Certificats et déclarations | |
| Certificat CCC | CQC2019010302206498 |
| Déclaration de conformité - CE | 1SCC301227D2701 |
| Déclaration de conformité - UKCA | 1SCC301313D0201 |
| Certificat DNV GL | 1SCC301231D0201 |
| Classifications et normes externes | |
| Code de classification des objets | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC004963 - Switch disconnector (DC) |
| UNSPSC | 39122233 |
| eClass | V11.1 : 27371403 |
| Catégorie DEEE | 5. Petit équipement (Dimensions extérieures inférieures à 50 cm) |
| Caractéristique | Valeur |
|---|---|
| Finition interrupteur général (EF006981) | Oui |
| Finition interrupteur de maintenance/réparation (EF006986) | Oui |
| Finition interrupteur de sécurité (EF006985) | Non |
| Finition interrupteur de dispositif d'arrêt d'urgence (EF006959) | Non |
| Finition de l'inverseur (EF009408) | Non |
| Nombre de commutateurs (EF005586) | 1 |
| Tension de fonctionnement normale (EF001435) | 1500 V |
| Courant permanent nominal Iu (EF001389) | 400 A |
| Nombre de pôles (EF001391) | 4 |
| Nombre de contacts auxiliaires à ouverture (EF001377) | 0 |
| Nombre de contacts auxiliaires à fermeture (EF001376) | 0 |
| Nombre de contacts auxiliaires à deux directions (EF003531) | 0 |
| Commande motorisée en option (EF007386) | Non |
| Commande motorisée intégrée (EF006697) | Non |
| Déclencheur voltmétrique en option (EF007491) | Non |
| Type de construction de l'appareil (EF008240) | Technique d'encastrement fixe pour appareil encastré |
| Adapté à une fixation frontale à 4 trous (EF007247) | Oui |
| Adapté à une fixation frontale centrale (EF007248) | Non |
| Adapté à un montage en distributeur (EF007262) | Oui |
| Adapté à un montage intermédiaire (EF007264) | Non |
| Verrouillable (EF006281) | Non |
| Type de raccordement du circuit principal (EF006819) | Raccordement par boulon |
| Classe de protection (IP), face avant (EF003118) | IP20 |
| Classe de protection (NEMA) (EF011959) | 1 |
