Les images sont à titre illustratif. Svp, révisez la fiche technique.

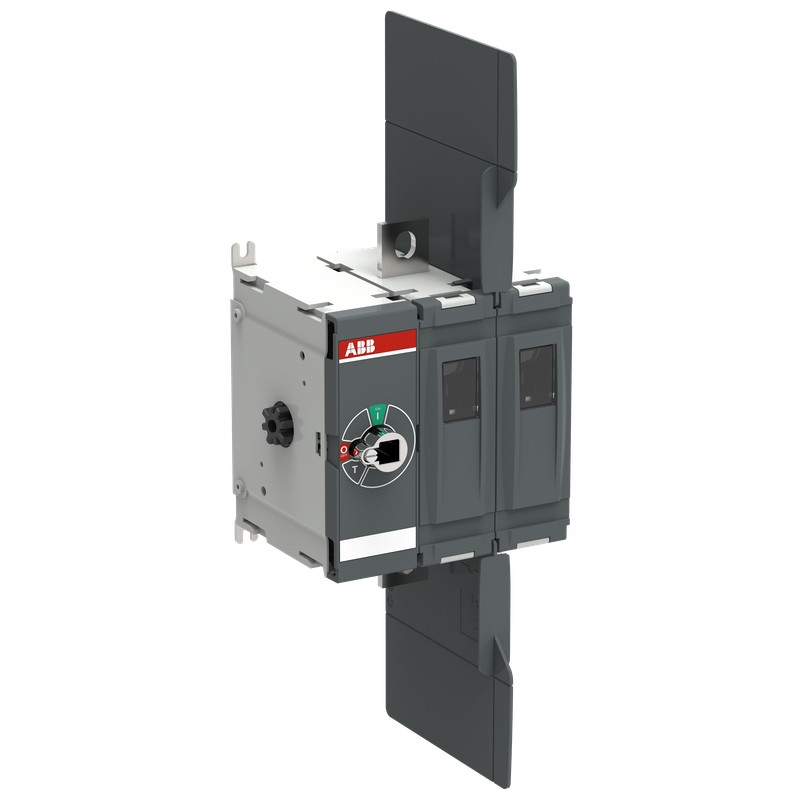

1SCA158206R1001 ABB Interrupteur sectionneur DC OTDC500F02
Référence: 1SCA158206R1001
Fabricant: ABB
Description:
Interrupteur sectionneur DC OTDC500F02
OTDC500F02 DC Switch-disconnector
Catégories:
- Appareillage industriel basse tension > Interrupteur-sectionneur
- ABB > Commutateurs manuels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB
- En savoir plus
- ETIM
- Commentaires
EN SAVOIR PLUS
| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Oui |
| Déchets destinés à l'enfouissement en décharge - Destination | UL 2799 Zero Waste To Landfill Validation available |
| Instructions de démontage en fin de vie | 1SCC301112M0201 |
| Déclaration environnementale de produit - DEP | 1SCC301247D0201 |
| Amélioration de l'efficacité énergétique pour les clients | Efficacité du produit - Produit considéré comme plus économe en énergie par rapport à un produit similaire sur le marché. - |
| Taux de recyclabilité du produit selon la norme EN45555 | Concu pour utiliser des ressources recyclables et réutilisables - Norme EN45555 - 59,09 % |
| Conformité des matériaux | |
| Modèle de rapport sur les minéraux de conflit (CMRT) | 9AKK108467A5658 |
| Déclaration REACH | 1SCC301240D0201 |
| Informations RoHS | 1SCC301239D0201 |
| Statut RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Loi sur le contrôle des substances toxiques - TSCA | 1SCC301321D0201 |
| Téléchargements populaires | |
| Fiche technique, Informations techniques | 1SCC301022C0201 |
| Instructions et manuels | 1SCC301099M0201 |
| 9AKK107492A6191 | |
| Dessins mécaniques | OTDC315-630FV02_stp |
| OTDC315-630FV02_igs | |
| 1SCC307662F0001 | |
| 1SCC307663F0001 | |
| Schéma de câblage | 1SCC301030K0201 |
| Déclaration environnementale de produit - DEP | 1SCC301247D0201 |
| Environnemental | |
| Degré de protection | Front IP20 |
| Degré de pollution | 3 |
| Commande | |
| Quantité minimale de commande | 1 pièce |
| Numéro de tarif douanier | 85363090 |
| Pays ou territoire d'origine | Finland |
| India | |
| Dimensions | |
| Taille du cadre du produit | M |
| Largeur nette du produit | 156.5 mm |
| 6.2 in | |
| Hauteur nette du produit | 211 mm |
| 8.3 in | |
| Profondeur/longueur nette du produit | 135 mm |
| 5.3 in | |
| Poids net du produit | 3.6 kg |
| 7.9 lb | |
| Informations sur l’emballage | |
| Nombre d’unités au niveau d’emballage 1 | box 1 pièce |
| Largeur du niveau d’emballage 1 | 220 mm |
| 8.7 in | |
| Profondeur/Longueur du niveau d’emballage 1 | 250 mm |
| 9.8 in | |
| Hauteur du niveau d’emballage 1 | 210 mm |
| 8.3 in | |
| Poids brut du colis niveau 1 | 3.8 kg |
| 8.4 lb | |
| Code EAN du niveau d’emballage 1 | 6417019873114 |
| Technique | |
| Configuration de la connexion | Single circuit 2a, 2b |
| Courant thermique conventionnel à l'air libre (Ith) | Θ = 40 °C 500 A |
| Courant thermique conventionnel (Ithe) | Fully Enclosed 500 A |
| Degré de protection | Front IP20 |
| Type de poignée | Handle and shaft not included |
| Durabilité mécanique | 10000 cycle |
| Type de montage | Base mounting |
| Nombre de circuits | 1 |
| Nombre de pôles | 2P |
| Mode de fonctionnement | Front |
| Degré de pollution | 3 |
| Position des terminaux de ligne | Top In - Bottom Out |
| Bottom In - Top Out | |
| Couple d'ouverture positif (action d'ouverture directe) | 11 … 19 N·m |
| Perte de puissance | at Rated Operating Conditions per Pole 18 ... 20 W |
| Tension nominale de tenue aux impulsions (Uimp) | 12 kV |
| Tension d'isolement nominale (Ui) | 1500 V |
| Courant de fonctionnement nominal DC-21B (Ie) | (1000 V) 500 A |
| Courant de fonctionnement nominal DC-22B | (1000 V) 400 A |
| Courant de fonctionnement nominal DC-PV1 | (1000 V) 500 A |
| Courant de fonctionnement nominal DC-PV2 | (1000 V) 500 A |
| Tension nominale de fonctionnement | 1000 V |
| Pouvoir de fermeture nominal en court-circuit (Icm) | (1000 V DC) 10 kA |
| Courant nominal de courte durée admissible basse tension (Icw) | (1500 V DC) 10 kA |
| for 1 s 10 kA | |
| Diamètre de l'arbre | 12 mm |
| 0.47 in | |
| Fonctions spéciales | No |
| Normes | IEC 60947-1, -3 |
| Mécanisme de fonctionnement des interrupteurs | Mechanism at the End of the Switch |
| 02 (Left Side) | |
| Type de terminal | Bornes à œillets |
| Largeur du terminal | 30 mm |
| 1.2 in | |
| Utilisation | Photovoltaic |
| Catégorie d'utilisation | Switching of resistive loads, including moderate overloads - occasional actuation (DC-21B) |
| Switching of mixed resistive and inductive loads, including moderate overloads (i.e. shunt motors) - occasional actuation (DC-22B) | |
| Switching of single PV string(s) without reverse and overcurrents (DC-PV1) | |
| Switching of several PV string(s) with reverse and overcurrents (DC-PV2) | |
| Certificats et déclarations | |
| Certificat CCC | CQC2019010302206498 |
| Déclaration de conformité - CE | 1SCC301227D2701 |
| Déclaration de conformité - UKCA | 1SCC301313D0201 |
| Certificat DNV GL | 1SCC301231D0201 |
| Classifications et normes externes | |
| Code de classification des objets | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC004963 - Switch disconnector (DC) |
| eClass | V11.1 : 27371403 |
| Catégorie DEEE | 5. Petit équipement (Dimensions extérieures inférieures à 50 cm) |
ETIM for 1SCA158206R1001 Appareillage industriel basse tension (EC000216)
Nom de la caractéristique
Valeur de la caractéristique
Nom de la caractéristiqueFinition interrupteur général (EF006981)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFinition interrupteur de maintenance/réparation (EF006986)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFinition interrupteur de sécurité (EF006985)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueFinition interrupteur de dispositif d'arrêt d'urgence (EF006959)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueFinition de l'inverseur (EF009408)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueNombre de commutateurs (EF005586)
Valeur de la caractéristique1
Nom de la caractéristiqueTension de fonctionnement normale (EF001435)
Valeur de la caractéristique1000 V
Nom de la caractéristiqueCourant permanent nominal Iu (EF001389)
Valeur de la caractéristique500 A
Nom de la caractéristiqueNombre de pôles (EF001391)
Valeur de la caractéristique2
Nom de la caractéristiqueNombre de contacts auxiliaires à ouverture (EF001377)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts auxiliaires à fermeture (EF001376)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts auxiliaires à deux directions (EF003531)
Valeur de la caractéristique0
Nom de la caractéristiqueCommande motorisée en option (EF007386)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueCommande motorisée intégrée (EF006697)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueDéclencheur voltmétrique en option (EF007491)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueType de construction de l'appareil (EF008240)
Valeur de la caractéristiqueTechnique d'encastrement fixe pour appareil encastré
Nom de la caractéristiqueAdapté à une fixation frontale à 4 trous (EF007247)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueAdapté à une fixation frontale centrale (EF007248)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté à un montage en distributeur (EF007262)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueAdapté à un montage intermédiaire (EF007264)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueVerrouillable (EF006281)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueType de raccordement du circuit principal (EF006819)
Valeur de la caractéristiqueRaccordement par boulon
Nom de la caractéristiqueClasse de protection (IP), face avant (EF003118)
Valeur de la caractéristiqueIP20
Nom de la caractéristiqueClasse de protection (NEMA) (EF011959)
Valeur de la caractéristique1
