Agrandir l'image

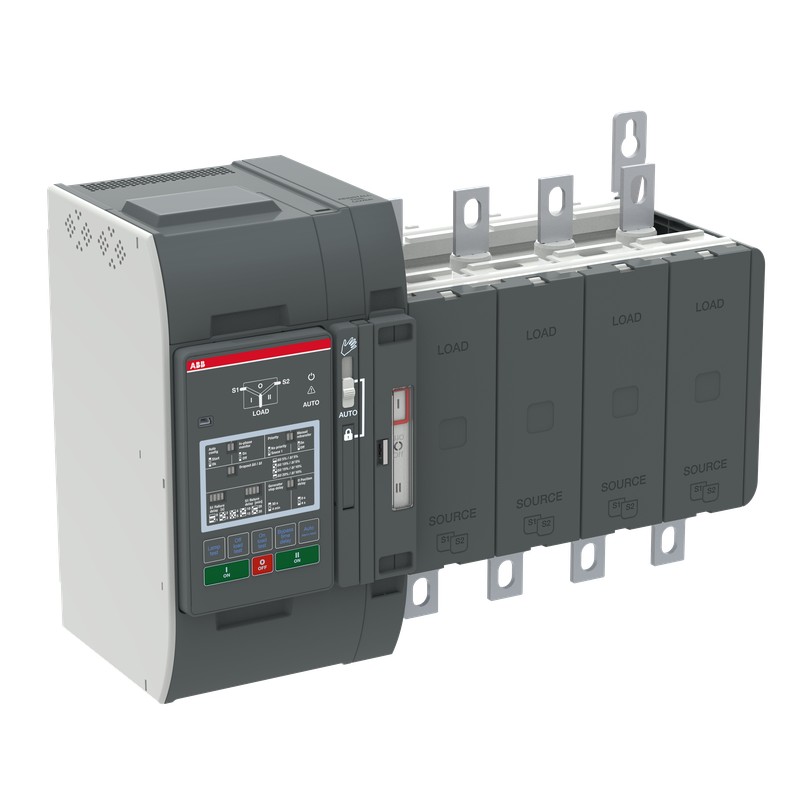

1SCA153515R1001 ABB Interrupteur ATS TruONE OXB400E3S2QB
1SCA153515R1001
ABB
Interrupteur ATS TruONE OXB400E3S2QB
Int. Commutateur TruONE ATS OXB400E3S2QB
OXB400E3S2QB AUTOMATIC TRANSFER SWITCH
Appareillage industriel basse tension > Interrupteur-sectionneur
Commutateurs manuels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB
Les plus vendus
▲En savoir plus
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Oui |
| Déchets destinés à l'enfouissement en décharge - Destination | UL 2799 Zero Waste To Landfill Validation available |
| Instructions de démontage en fin de vie | 1SCC303063M0201 |
| Déclaration environnementale de produit - DEP | 1SCC303129D0201 |
| Durée de vie prolongée du produit | Modularité du produit |
| Taux de recyclabilité du produit selon la norme EN45555 | Concu pour utiliser des ressources recyclables et réutilisables - Norme EN45555 - 65.3 % |
| Conformité des matériaux | |
| Modèle de rapport sur les minéraux de conflit (CMRT) | 9AKK108467A5658 |
| Déclaration REACH | 1SCC011022D0201 |
| Informations RoHS | 1SCC011023D0201 |
| Statut RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Loi sur le contrôle des substances toxiques - TSCA | 1SCC303119D0201 |
| Téléchargements populaires | |
| Fiche technique, Informations techniques | 1SCC303008C0201 |
| Instructions et manuels | 1SCC303011M0201 REVISION FW 2.05 |
| Dessins mécaniques | OX_260-400E_3S2_B_ |
| 1SCC308299F0001 | |
| 1SCC208298F0001 | |
| 1SCC308297F0001 | |
| 1SCC308296F0001 | |
| 1SCC308329F0001 | |
| 1SCC308328F0001 | |
| Schéma de câblage | Circuit diagram_OXB_B_.dxf |
| Circuit diagram_OXB_B_.pdf | |
| Déclaration environnementale de produit - DEP | 1SCC303129D0201 |
| Environnemental | |
| Degré de protection | Front IP20 |
| Degré de pollution | 3 |
| Commande | |
| Quantité minimale de commande | 1 pièce |
| Numéro de tarif douanier | 85365080 |
| Dimensions | |
| Largeur nette du produit | 455 mm |
| 17.91 in | |
| Hauteur nette du produit | 305 mm |
| 12.01 in | |
| Profondeur/longueur nette du produit | 183 mm |
| 7.2 in | |
| Poids net du produit | 17.52 kg |
| 38.62 lb | |
| Informations sur l’emballage | |
| Nombre d’unités au niveau d’emballage 1 | box 1 pièce |
| Largeur du niveau d’emballage 1 | 345 mm |
| 13.58 in | |
| Profondeur/Longueur du niveau d’emballage 1 | 565 mm |
| 22.24 in | |
| Hauteur du niveau d’emballage 1 | 240 mm |
| 9.45 in | |
| Poids brut du colis niveau 1 | 18.32 kg |
| 40.39 lb | |
| Code EAN du niveau d’emballage 1 | 6417019845418 |
| Technique | |
| Type de contrôleur | Level 2 (DIP) |
| Courant thermique conventionnel à l'air libre (Ith) | Θ = 40 °C 400 A |
| Degré de protection | Front IP20 |
| Quatrième pole position | Left and Right Side |
| Type de quatrième pôle | Switched - Simultaneous Function |
| Type de poignée | Direct mounted handle |
| Nombre de pôles | 4P |
| Degré de pollution | 3 |
| Position des terminaux de ligne | Supplies on Bottom - Load on Top |
| Perte de puissance | at Rated Operating Conditions per Pole 20.3 W |
| Fréquence nominale (f) | Circuit principal 50-60 Hz |
| Tension nominale de tenue aux impulsions (Uimp) | 12 kV |
| Tension d'isolement nominale (Ui) | 1000 V |
| Courant de fonctionnement nominal AC-31B (Ie) | (200 … 415 V AC) 400 A |
| Courant de fonctionnement nominal AC-32B (Ie) | (200 … 415 V AC) 400 A |
| Courant de fonctionnement nominal AC-33B (Ie) | (200 … 415 V AC) 400 A |
| Tension nominale de fonctionnement | Circuit principal 200...480 V AC |
| Courant nominal de courte durée admissible basse tension (Icw) | for 0.3 s 25 kiloampere rms |
| Fonctions spéciales | Open style |
| Normes | IEC60947-6-1 |
| Type de terminal | Bolt |
| Type de transition | Delayed |
| Certificats et déclarations | |
| Déclaration de conformité - CE | 1SCC303064D2701 |
| Déclaration de conformité à la loi européenne sur les données | 9AKK108471A5903 |
| Classifications et normes externes | |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| eClass | V11.1 : 27371403 |
| Catégorie DEEE | 5. Petit équipement (Dimensions extérieures inférieures à 50 cm) |
| Caractéristique | Valeur |
|---|---|
| Finition interrupteur général (EF006981) | Oui |
| Finition interrupteur de maintenance/réparation (EF006986) | Oui |
| Finition interrupteur de sécurité (EF006985) | Non |
| Finition interrupteur de dispositif d'arrêt d'urgence (EF006959) | Non |
| Finition de l'inverseur (EF009408) | Non |
| Nombre de commutateurs (EF005586) | 1 |
| Tension de fonctionnement nominale max. Ue en CA (EF007355) | 480 V |
| Courant nominal de courte durée admissible Icw (EF007050) | 25 kA |
| Nombre de pôles (EF001391) | 4 |
| Nombre de contacts auxiliaires à ouverture (EF001377) | 0 |
| Nombre de contacts auxiliaires à fermeture (EF001376) | 0 |
| Nombre de contacts auxiliaires à deux directions (EF003531) | 0 |
| Commande motorisée en option (EF007386) | Non |
| Commande motorisée intégrée (EF006697) | Oui |
| Déclencheur voltmétrique en option (EF007491) | Non |
| Type de construction de l'appareil (EF008240) | Technique enfichable pour appareil encastré |
| Adapté à une fixation frontale à 4 trous (EF007247) | Oui |
| Adapté à une fixation frontale centrale (EF007248) | Non |
| Adapté à un montage en distributeur (EF007262) | Oui |
| Adapté à un montage intermédiaire (EF007264) | Non |
| Finition de l'élément d'actionnement (EF006976) | Poignée tournante longue |
| Verrouillable (EF006281) | Non |
| Type de raccordement du circuit principal (EF006819) | Raccordement par boulon |
| Classe de protection (IP), face avant (EF003118) | IP20 |
| Classe de protection (NEMA) (EF011959) | 1 |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
