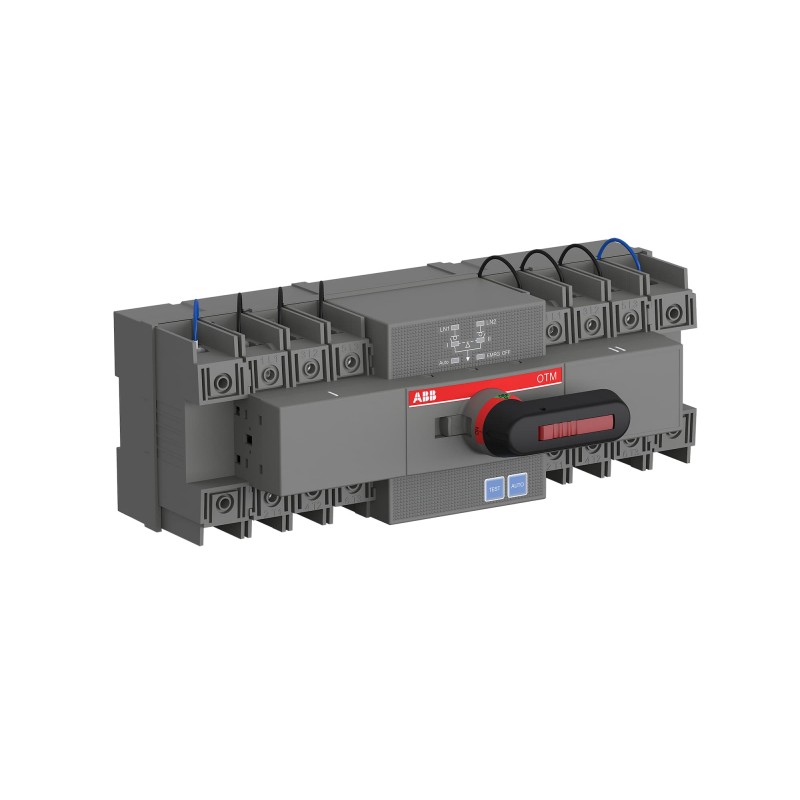

1SCA151252R1001 ABB Compact ATS 40A 4P OTM40F4C20D400C
1SCA151252R1001
ABB
Compact ATS 40A 4P OTM40F4C20D400C
Compacte ATS 4P 40A OTM40F4C20D400C
OTM40F4C20D400C AUTOMATIC TRANSFER SWITCH
Appareillage industriel basse tension > Interrupteur-sectionneur
Commutateurs manuels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB
Les plus vendus
▲En savoir plus
▲| Conformité des matériaux | |
|---|---|
| Modèle de rapport sur les minéraux de conflit (CMRT) | 9AKK108467A5658 |
| Déclaration REACH | 1SCC011021D0201 |
| Informations RoHS | 1SCC011020D0201 |
| Statut RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Téléchargements populaires | |
| Fiche technique, Informations techniques | 1SCC308001B0201 |
| Instructions et manuels | 2THT303803P4001 |
| Dessins mécaniques | OTM40-125_4P_COMPACTATS |
| Environnemental | |
| Degré de protection | Front IP20 |
| Degré de pollution | 3 |
| Commande | |
| Quantité minimale de commande | 1 pièce |
| Numéro de tarif douanier | 85365080 |
| Pays ou territoire d'origine | China |
| Dimensions | |
| Largeur nette du produit | 286 mm |
| 11.26 in | |
| Hauteur nette du produit | 103 mm |
| 4.06 in | |
| Profondeur/longueur nette du produit | 131 mm |
| 5.16 in | |
| Poids net du produit | 2 kg |
| 4.41 lb | |
| Informations sur l’emballage | |
| Nombre d’unités au niveau d’emballage 1 | box 1 pièce |
| Largeur du niveau d’emballage 1 | 103 mm |
| Profondeur/Longueur du niveau d’emballage 1 | 328 mm |
| Hauteur du niveau d’emballage 1 | 168 mm |
| Poids brut du colis niveau 1 | 2.25 kg |
| Code EAN du niveau d’emballage 1 | 6417019815657 |
| Technique | |
| Type de contrôleur | 20D |
| Courant thermique conventionnel à l'air libre (Ith) | Θ = 40 °C 40 A |
| Degré de protection | Front IP20 |
| Type de quatrième pôle | Switched - Simultaneous Function |
| Type de poignée | Direct mounted handle |
| Tension de fonctionnement du moteur | 380…415 V AC |
| Type de montage | Base Mounting Or DIN-rail mounting |
| Nombre de pôles | 4P |
| Degré de pollution | 3 |
| Position des terminaux de ligne | Supplies on Top - Load on Bottom |
| Perte de puissance | at Rated Operating Conditions per Pole 1.6 W |
| Tension nominale de tenue aux impulsions (Uimp) | 8 kV |
| Tension d'isolement nominale (Ui) | 800 V |
| Courant de fonctionnement nominal AC-21A (Ie) | (380 ... 415 V) 40 A |
| Courant de fonctionnement nominal AC-22A (Ie) | (380 ... 415 V) 40 A |
| Courant de fonctionnement nominal AC-23A (Ie) | (380 ... 415 V) 40 A |
| Courant de fonctionnement nominal AC-31B (Ie) | (380 ... 415 V) 40 A |
| Courant de fonctionnement nominal AC-32B (Ie) | (380 ... 415 V) 40 A |
| Courant de fonctionnement nominal AC-33B (Ie) | (380 ... 415 V) 40 A |
| Puissance nominale de fonctionnement AC-23A (Pe) | (380 ... 415 V) 18.5 kW |
| Tension nominale de fonctionnement | Circuit principal 380…415 V |
| Courant nominal de courte durée admissible basse tension (Icw) | for 1 s 2.5 kiloampere rms |
| Type de terminal | Bornes à vis |
| Couple de serrage | acc. IEC 60947-1 6 N·m |
| Type de transition | Open |
| Technique UL/CSA | |
| Couple de serrage | acc. IEC 60947-1 6 N·m |
| Certificats et déclarations | |
| Déclaration de conformité - CE | 2020980305001190 |
| Classifications et normes externes | |
| Code de classification des objets | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122214 |
| eClass | V11.1 : 27371403 |
| Catégorie DEEE | 5. Petit équipement (Dimensions extérieures inférieures à 50 cm) |
| Numéro E (Finlande) | 3640443 |
| Caractéristique | Valeur |
|---|---|
| Finition interrupteur général (EF006981) | Oui |
| Finition interrupteur de maintenance/réparation (EF006986) | Oui |
| Finition interrupteur de sécurité (EF006985) | Non |
| Finition interrupteur de dispositif d'arrêt d'urgence (EF006959) | Non |
| Finition de l'inverseur (EF009408) | Non |
| Nombre de commutateurs (EF005586) | 1 |
| Tension de fonctionnement nominale max. Ue en CA (EF007355) | 415 V |
| Courant nominal de courte durée admissible Icw (EF007050) | 2.5 kA |
| Nombre de pôles (EF001391) | 4 |
| Nombre de contacts auxiliaires à ouverture (EF001377) | 0 |
| Nombre de contacts auxiliaires à fermeture (EF001376) | 0 |
| Nombre de contacts auxiliaires à deux directions (EF003531) | 0 |
| Commande motorisée en option (EF007386) | Non |
| Commande motorisée intégrée (EF006697) | Oui |
| Déclencheur voltmétrique en option (EF007491) | Non |
| Type de construction de l'appareil (EF008240) | Technique enfichable pour appareil encastré |
| Adapté à une fixation frontale à 4 trous (EF007247) | Oui |
| Adapté à une fixation frontale centrale (EF007248) | Non |
| Adapté à un montage en distributeur (EF007262) | Oui |
| Adapté à un montage intermédiaire (EF007264) | Non |
| Finition de l'élément d'actionnement (EF006976) | Poignée tournante longue |
| Verrouillable (EF006281) | Non |
| Type de raccordement du circuit principal (EF006819) | Raccordement par boulon |
| Classe de protection (IP), face avant (EF003118) | IP20 |
| Classe de protection (NEMA) (EF011959) | 1 |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
