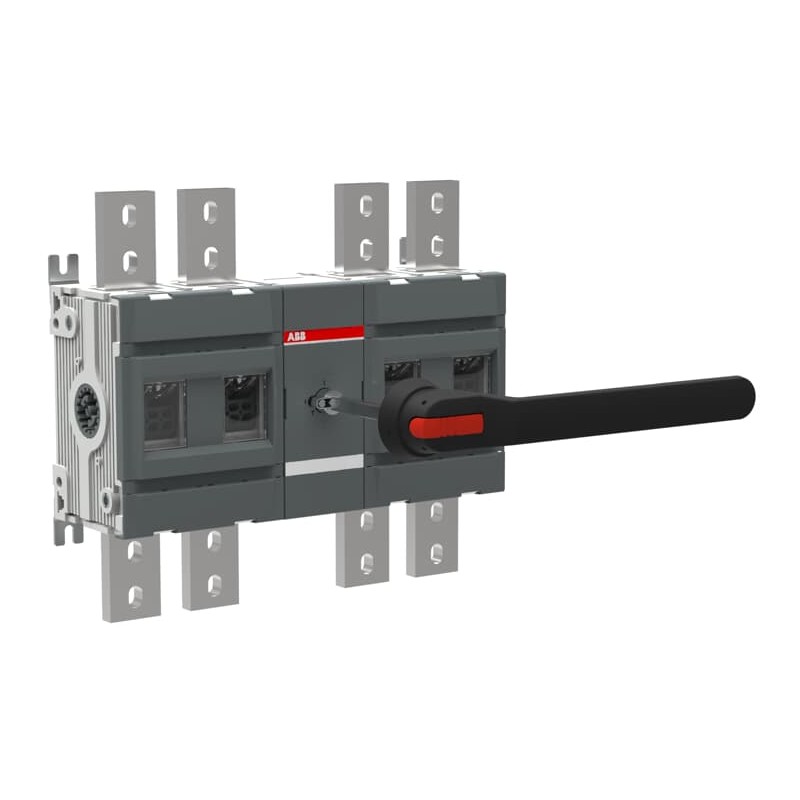

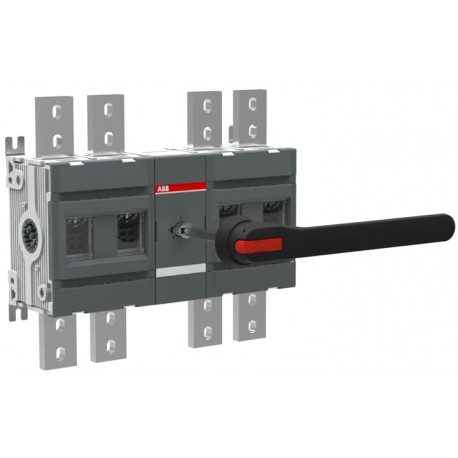

1SCA143720R1001 ABB Interrupteur-sectionneur DC OTDC1600E22P Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

1SCA143720R1001 ABB Interrupteur-sectionneur DC OTDC1600E22P

1SCA143720R1001

ABB

Interrupteur-sectionneur DC OTDC1600E22P

OTDC1600E22P DC Interrupteur-sectionneur

Plus de détails


Commutateurs manuels

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


  • Étendu Type De Produit:
    OTDC1600E22P
  • ID de produit:
    1SCA143720R1001
  • EAN:
    6417019716619
  • Description Du Catalogue:
    OTDC1600E22P DC Interrupteur-sectionneur
  • Description Longue:
    OTDC1600E22P DC Interrupteur-sectionneur, protection IP65 & padlockable poignée, réglable de l'arbre et le terminal kit de vis inclus, de montage de la Base, CEI 1000 VDC à 1600 A

Téléchargements Populaires

Dimensions

  • Produit Taille De L'Image:
    L
  • Le Produit Net De La Largeur:
    414.5mm
    16.3 dans
  • Le Produit Net De La Hauteur:
    Trois cent soixante douzemm
    14.6 en
  • Le Produit Net De La Profondeur Et De La Longueur:
    145.9mm
    5.7 en
  • Produit Poids Net:
    Vingtkg
    De 44,1 lb

Technique

  • Configuration De La Connexion:
    Un seul circuit 6a, 6b
  • Courant assigné nominal DC-21B (jee):
    (1000 V) À 1600 A
  • Classique Gratuit-Thermique de l'air Actuelle (jeth):
    À 1600 A
  • Courant Thermique Conventionnel (J'l'):
    Entièrement Clos De 1250 A
  • Nominale De Tenue Aux Impulsions De Tension (Uimp):
    12 kV
  • Tension Nominale D'Isolement (Uj'):
    1500 V
  • Tension Nominale D'Utilisation:
    1000 V
  • Assigné En Court-Circuit Capacité (Jecm):
    (1000 V DC) 10 kA
  • Courant de Courte durée assigné (Icw):
    (1000 V DC) 10 kA
    1 s 10 kA
  • La Perte De Puissance:
    à la puissance Nominale de Conditions d'Exploitation par Pôle 58 W
  • Degré De Pollution:
    Trois
  • Couleur De La Poignée:
    Noir
  • Longueur De La Poignée:
    274 mm
    10.8 en
  • Type De Poignée:
    Poignée pistolet
  • Diamètre De L'Arbre:
    12 mm
    0,47
  • Longueur De L'Arbre:
    200 mm
    7.9 en
  • Les Commutateurs Mécanisme De Fonctionnement:
    Mécanisme Entre les Pôles
    22 (Entre les Poteaux)
  • La Position de la Ligne de Terminaux:
    De Haut En Bas
    De Bas En Haut
  • Mode De Fonctionnement:
    Avant Exploité
  • Normes:
    CEI 60947-1, -3
  • Fonctions Spéciales:
    Pas de
  • Type De Montage:
    Montage de la Base
  • Le nombre de Circuits:
    Deux
  • Nombre de Pôles:
    Quatre
  • Degré de Protection:
    Avant IP20
  • Type De Terminal:
    Lug bornes
  • Terminal Largeur:
    50 mm
    1,97 en
  • Couple De Serrage:
    Cosse de câble 50...75 N·m

De l'environnement

  • RoHS Status:
    Suite à la Directive européenne 2011/65/UE
  • Informations Environnementales:
    1SCC301234D0201

Les certificats et les Déclarations (Numéro de Document de l')

Conteneur D'Informations

  • Paquet Niveau 1 Unités:
    boîte de 1 pièce
  • Paquet Niveau 1 Largeur:
    170 mm
    6.7
  • Paquet De Niveau 1 De La Profondeur Et De La Longueur:
    400 mm
    15,7 pouces
  • Paquet De Niveau 1 De La Hauteur:
    435 mm
    17.1 dans
  • Paquet Niveau 1 Poids Brut:
    21,5 kg
    47.4 lb
  • Paquet Niveau 1 EAN:
    6417019716619

Les Classifications

  • Objet Code De Classification:
    Q
  • ETIM 5:
    EC000216 - Interrupteur-sectionneur
  • ETIM 6:
    EC000216 - Interrupteur-sectionneur
  • ETIM 7:
    EC000216 - Interrupteur-sectionneur
  • DEEE:
    5. Le petit Matériel (Pas de Dimension Extérieure de Plus De 50 cm)

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf 42 Mbytes
